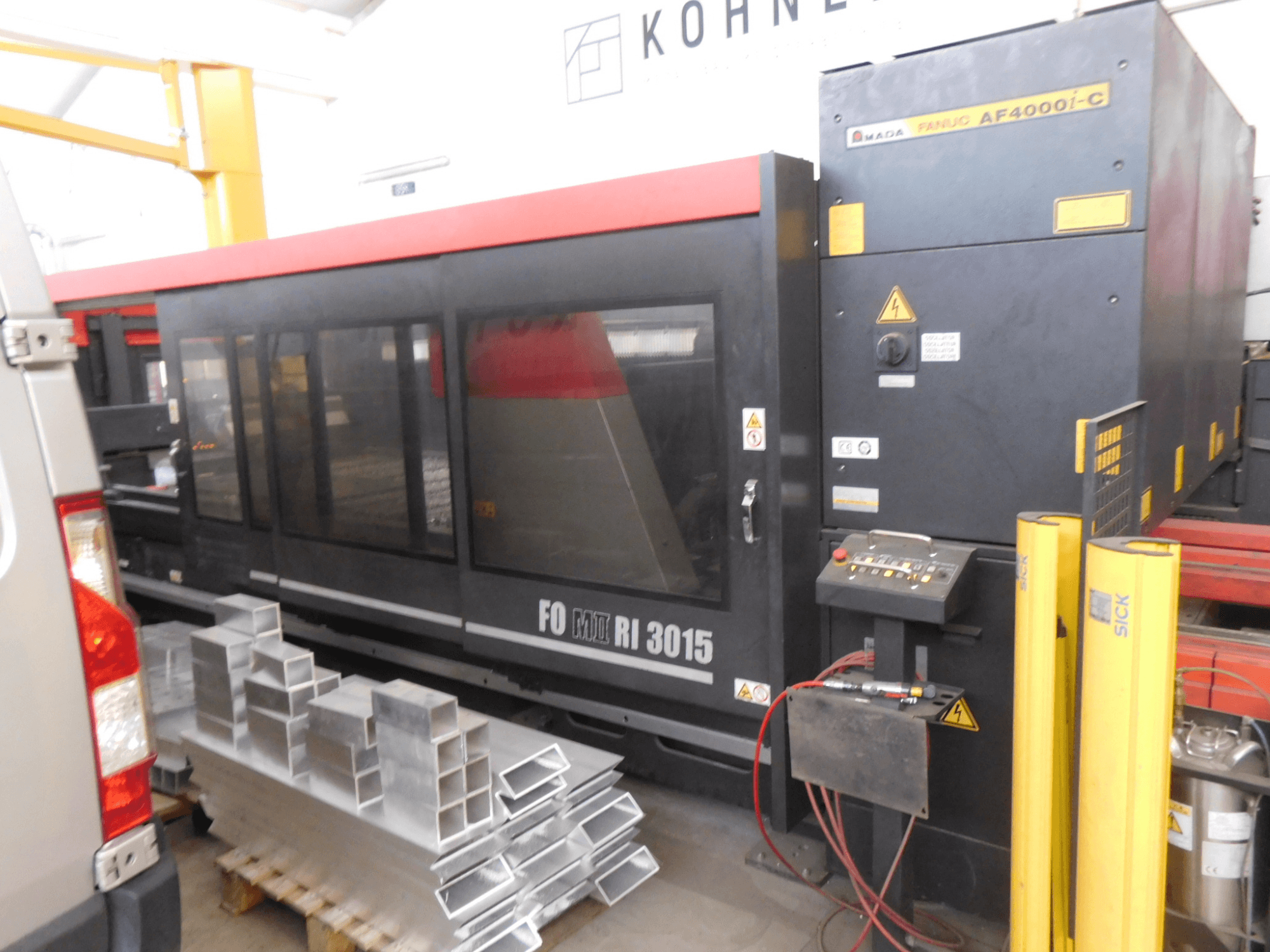

AMADA - FO-3015 II RIDE-CUT-AMA-2012-00003

• Tipo de láser: Láser CO2, excitado AC-HF, flujo axial rápido

• Salida Láser: 4000 vatios (continua), 5000 vatios (pico)

• Sistema óptico: Óptica volante

• Alcance (X x Y x Z): 3070 x 1550 x 200 mm

• Carga máx. Carga de la mesa: 920 kg

• Espesor máx. Espesor del material (acero dulce): 20 mm

• Velocidad de posicionamiento: 80 m/min (X/Y), 60 m/min (Z), 113 m/min (simultánea)

• Precisión de posicionamiento: ± 0,01 mm / 500 mm

• Repetibilidad de posicionamiento: ± 0,005 mm

• Unidad de control: AMNC 3i (pantalla de 21,5 pulgadas)

• Tipo de fuente láser AO4B-0815-B342 (YOM 2013, S/N L13X40476)

• Estabilidad del láser: ± 2%.

• Consumo de gas láser: aprox. 10 l/h

• Mezcla de gases del láser:

  • CO₂: 5 ± 0.25%

  • He: 60 ± 3%

  • N₂: 35 ± 1.75%

• Modo del haz: aproximadamente TEM₀₀

• Divergencia del haz: menos de 2 mrad

• Frecuencia del pulso: 1 - 2000 Hz

• Condiciones ambientales: 5 - 35°C a máx. 75% de humedad

• Rango de temperatura (temp. de funcionamiento) 25°C (± 1°C)

• Longitud de onda del láser: 10,6 µm

• Consumo de gas láser: aprox. 10 l/h

• Consumo de energía: 12-59 kW (media de todo el sistema)

• Índice de rotación (RI): Capacidad integrada para el procesamiento de tubos/perfiles; unidad RI presente en la documentación

• Requisitos de potencia (placa de características de la unidad principal) 200 V, 50/60 Hz

• Peso de la máquina: 13,550 kg

• Placa de características del oscilador: Modelo AF4000i-C, peso 1200 kg

• Placa de características de la unidad principal: Modelo FO3015IIRI

• Última revisión por Fanuc: 5 de enero de 2023

• Juntas tóricas del tubo láser sustituidas

• Espejos internos reemplazados

• Turbo-soplador reemplazado

Equipo adicional

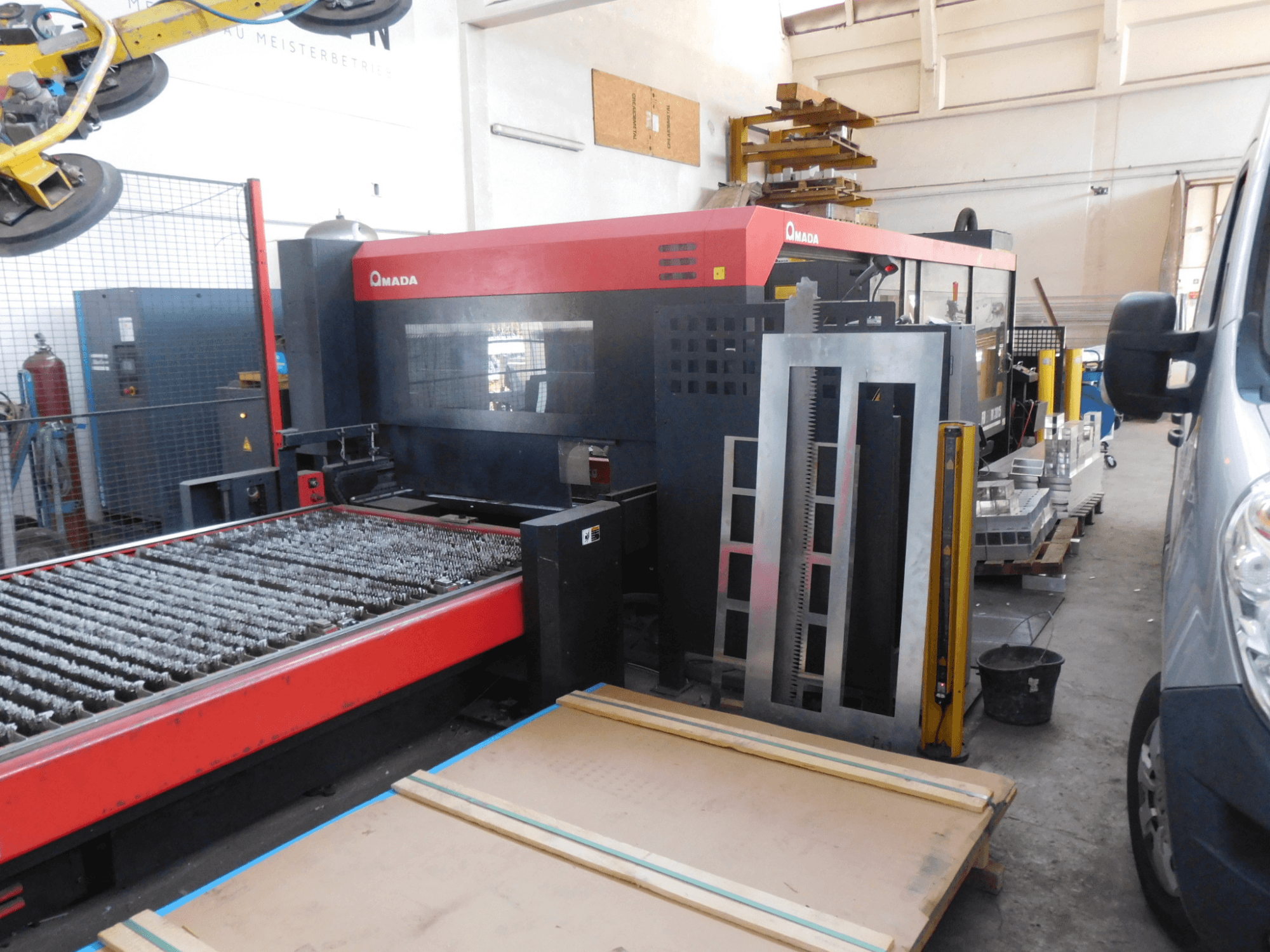

• Cambiador de palets: LST3015 RI (YOM 2017, S/N 30153398)

• Fuente de alimentación/Transformador: TG513 (S/N 987/13)

• Unidad de refrigeración/extracción: PC5011FOm24kw (s/n 7196850001)

• Software VPSS 3i Tube Full Solution Pack

• Soporte de mesa Steel-Prisma

• Unidad de corte de tubos Rotary Index
