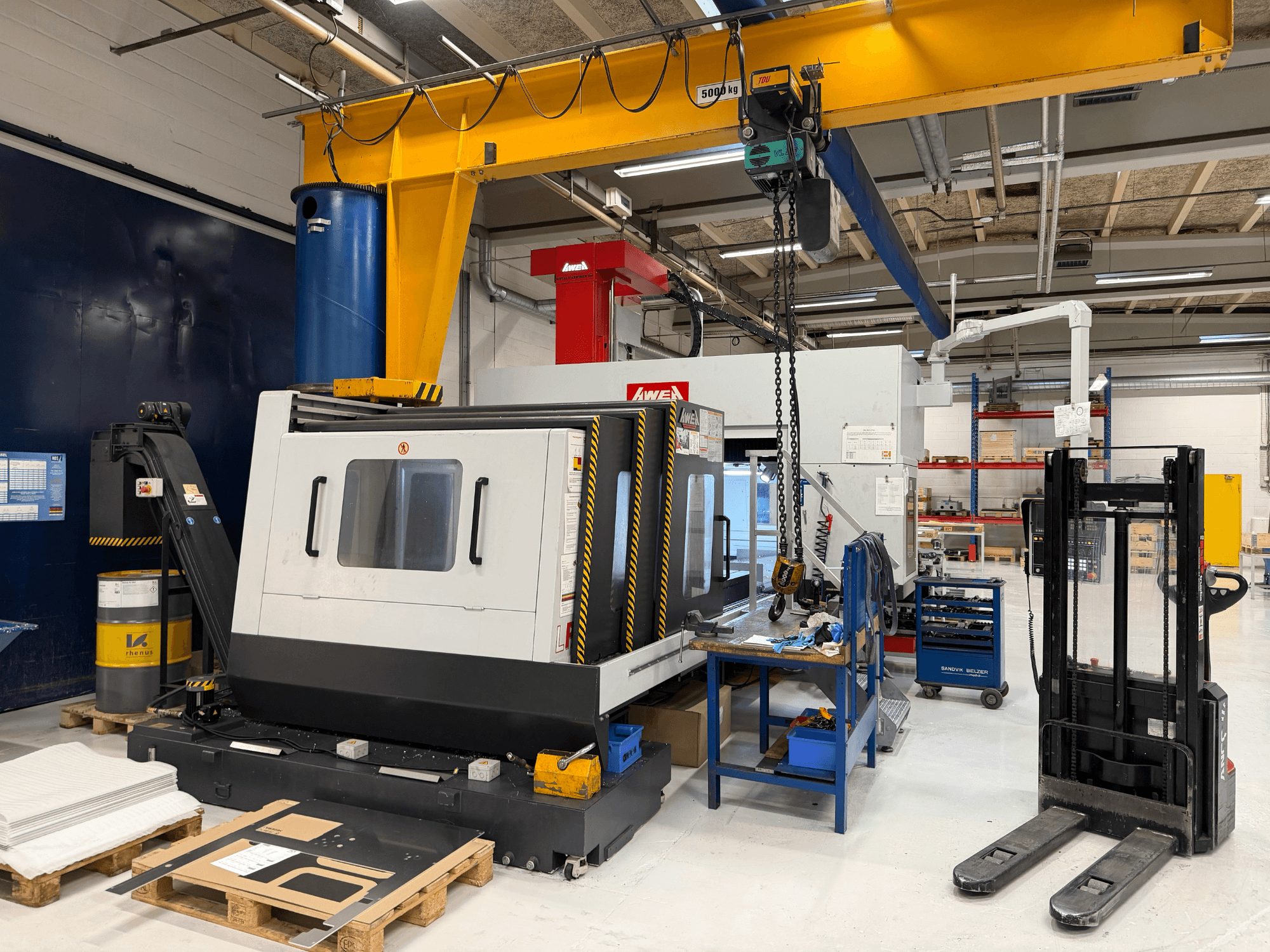

AWEA - LP3016YFDK-MIL-AWE-2021-00001

• Mesa de trabajo: 3216 x 1.500 mm

• Peso máx. de la pieza: 10.000 kg

• Plano de distancia a la nariz del husillo: 200-960 mm

• Distancia entre columnas 2.300 mm

• Conicidad del husillo: MAS BBT50

• Avance rápido (X/Y/Z): 20 m/min (15 m/min)

• Avance (X/Y/Z): 1-10.000 mm/min

• Cambiador de herramientas: Tipo brazo, 32 posiciones

  • Diámetro máx. de herramienta Ø127 mm

  • Diámetro máx. de herramienta con bolsillos adyacentes libres: Ø215 mm

  • Longitud máx. de la herramienta: 400 mm

Equipamiento adicional

• Encapsulado completo de la máquina con techo (conforme a la CE)

• Refrigeración y gestión térmica

  • Sistema de refrigerante de alta presión de 20 bar con filtros

  • Bombas de baja presión (Grundfos/Walrus)

  • Sistema de refrigeración del aceite del husillo / enfriador de aceite

  • Sistema de refrigeración, escape del husillo, intercambiador de calor en el armario eléctrico

• Manipulación de virutas:

  • Transportador de virutas de doble husillo a lo largo de la mesa

  • Transportador de virutas de cadena en dirección Y, situado en un extremo

• Palpado:

  • Sistema de palpado de piezas 3D Renishaw

  • Sonda de reglaje de herramientas Renishaw TS 27R

• Iluminación: Iluminación doble LED de la máquina más LED puntual

• Paquete de herramientas: 20 portaherramientas BBT50 incl. 32 pernos de apriete (refrigerante pasante)

• Alimentación: 3x400V 50Hz CE transformador

• Base/accesorios: Zapata de acero

• Opción F (cabezal angular y automatización):

  • Cabezal angular de 90° con eje C indexado automático de 5

  • Cambio automático del cabezal vertical; cabezal almacenado en una caja en el pórtico de la máquina

  • Almacenamiento del cabezal angular abatible

  • Cambio ATC en posición horizontal y vertical

  • Revoluciones máx. del cabezal angular: 3.000 rpm

  • Ampliación del recorrido transversal: Y = 1.900 mm (con opción F)
