BIESSE - Akron 1440 APL-EDG-BIE-2023-00001

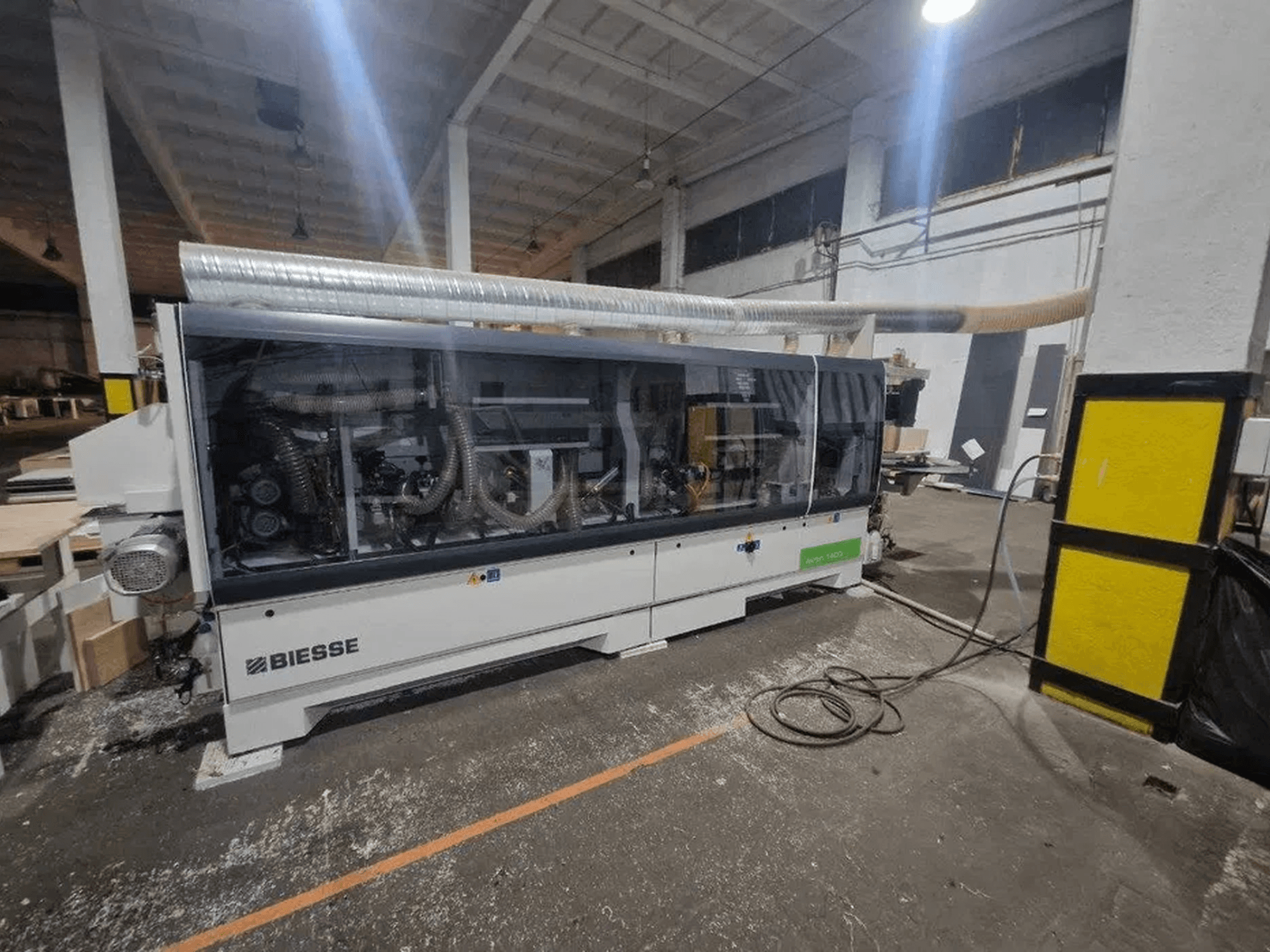

Máquina de canteado
Marca: Biesse
Modelo: Akron 1440 A
Año de fabricación: 2023

Datos técnicos:

• Altura del panel: 10–60 mm

• Altura del canto: 14–64 mm

• Espesor del canto en rollo: 0,4–3 mm

• Espesor del canto en tira: 0,4–12 mm

• Saliente del panel más allá de la cadena: 25 mm

• Longitud del panel: 140–3200 mm

• Ancho mínimo del panel (con una longitud de 140 mm): 85 mm

• Ancho mínimo del panel (con una longitud de 250 mm): 50 mm

• Velocidad de avance de la cadena: 12 m/min

• Distancia entre paneles: 450–650 mm

• Paquete de ejes NC para la configuración automática de la máquina

• Kit de instalación de cinta transportadora de retorno

• Notas:

  • Altura mínima del panel: 8 mm, con un grosor máximo del canto de 1,5 mm.

  • Valores indicados como «en función de las unidades de trabajo seleccionadas». Velocidad máxima de avance permitida: 12 m/min.

Equipos/unidades de trabajo:

• Unidad de pulverización antiadherente ADZ02


• Unidad de pre-fresado RT02

  • Dos motores de alta frecuencia, de 1,8 kW cada uno, a 12 000 rpm


• Unidad de encolado VC-511

  • Procesa adhesivos granulados de EVA y PUR

  • Capacidad del depósito de adhesivo: 1,5 kg


• Zona de presión

  • 1 rodillo de presión accionado, Ø 100 mm, presión ajustable de forma independiente

  • 2.º y 3.º rodillos de presión no accionados, Ø 60 mm, recubrimiento antiadherente, cónicos opuestos, ajustables neumáticamente


• Unidad de recorte de extremos IT-70-S

  • Dos motores de alta frecuencia, de 0,8 kW cada uno, 12 000 rpm

  • Recorte recto (0°) o inclinado, ajustable de 0° a 15°

  • Unidad de pulverización de líquido antiestático/refrigerante para el recorte de extremos


• Unidad de fresado fino RF02

  • Dos motores de alta frecuencia, cada uno de 0,65 kW y 12 000 rpm


• Unidad de redondeo de esquinas

  • Dos motores de alta frecuencia, cada uno de 0,65 kW, 12 000 rpm

  • Para perfiles rectos y de postformado/softformado en esquinas de 90° y 180°


• Unidad de raspado de cantos RB02

  • Cambio manual entre dos perfiles de mecanizado


• Unidad de raspado de juntas encoladas RC02


• Unidad de pulido SZ02

  • Dos motores, cada uno de 0,37 kW, 2.800 rpm


• Unidad de soplado de aire caliente PH-501

  • Potencia: 2 kW; control de temperatura regulable de forma continua
