Bystronic - BySprint Fiber 3015DE-CUT-BYS-2016-00002

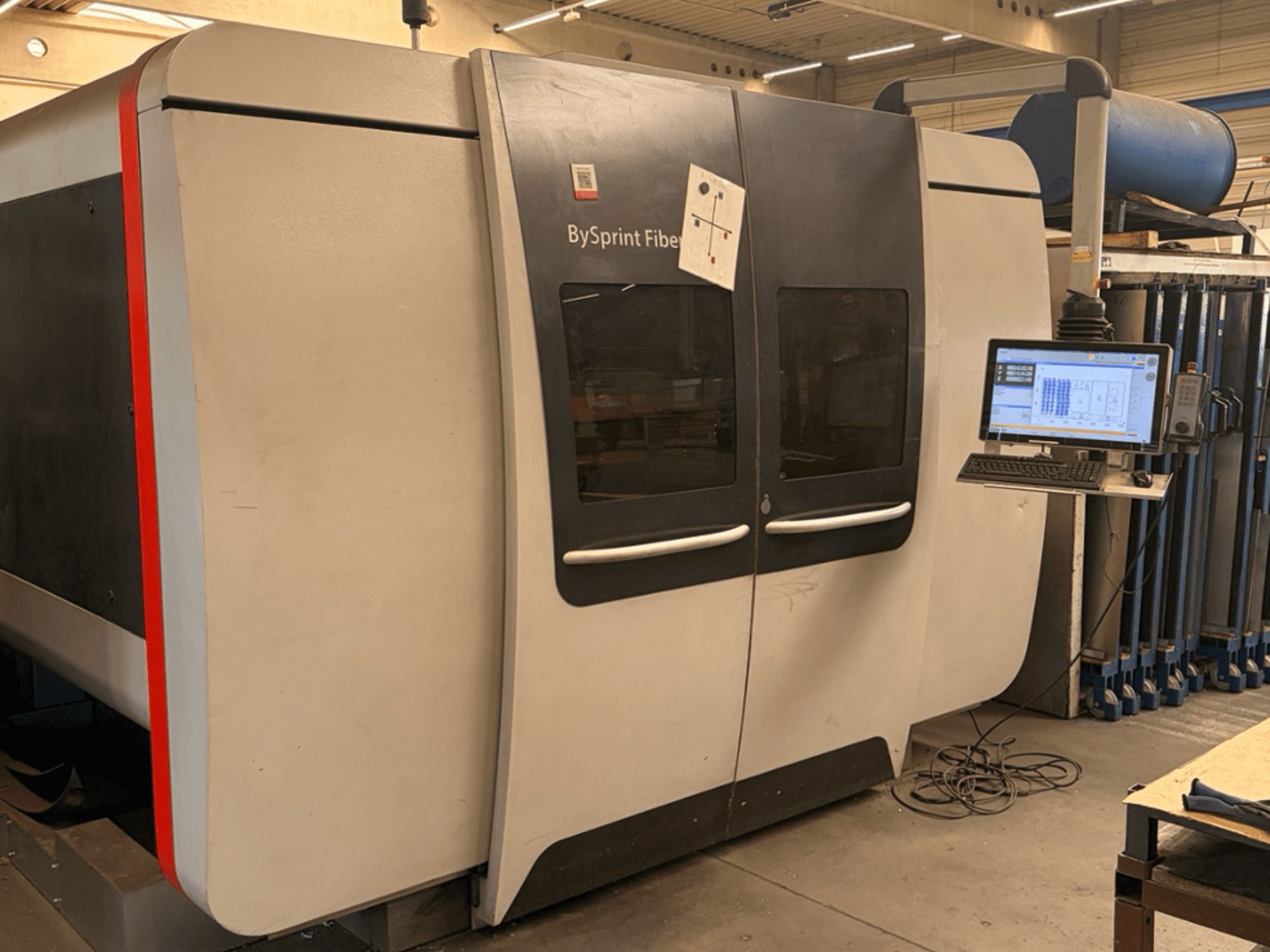

Bystronic BySprint Fiber 3015, con sistema de carga y descarga ampliado ByTrans

* Fuente láser: Fiber 4000

* Tecnología láser: láser de fibra

* Potencia del láser: 4000 W

* Frecuencia de pulso: 1–2500 Hz

* Rango de control de potencia: 400–4000 W

* Dimensión de la chapa (X): 3000 mm

* Dimensiones de la chapa (Y): 1500 mm

* Velocidad máxima de posicionamiento X/Y: 100 m/min

* Velocidad máxima de posicionamiento simultáneo: 140 m/min

* Precisión de posicionamiento (VDI/DGQ 3441): ±0,1 mm

* Repetibilidad (VDI/DGQ 3441): ±0,05 mm

* Precisión de detección de bordes: ±0,5 mm

* Peso máximo de la pieza: 890 kg

* Tiempo de cambio de la mesa de traslación: 35 s

* Espesor máximo del acero dulce: 20 mm

* Espesor máximo del acero inoxidable: 15 mm

* Espesor máximo del aluminio: 15 mm

* Espesor máximo del latón: 8 mm

* Espesor máximo del cobre: 8 mm

* Consumo total de energía (incluidos la extracción y el enfriador): 25,3 kW

Equipamiento y características

* Sistema automático de mesas de transporte con 2 mesas de transporte

* Cabina de seguridad totalmente cerrada

* Carro de virutas con rodillos

* Armario de control CNC

* Pantalla táctil con interfaz de usuario ByVision

* Mensajero de mantenimiento

* Gestor de reinicio

* Gestor del sistema

* Unidad de control portátil

* Asistente de parámetros de corte

* Sistema de alimentación ininterrumpida (SAI)

* Puente de corte

* Cabezal de corte

* Chorro de perforación

* ByPos Fiber

* Limpieza automática de boquillas

* Función de barrido

* Fuente láser de fibra

* Calefacción del depósito

* Paquete de adaptación para climas tropicales

* Unidad de extracción estándar 3000

* Interfaz de automatización y manipulación

* Enfriador para fibra 4000

* Protección del operario en la zona de corte

* Protección del operario en la zona de carga y descarga

* Alimentación eléctrica: 400 V / 50 Hz

* Conexión eléctrica (máquina con fuente láser incluida)

* Conexión de aire comprimido (máquina, incluida la fuente láser y el enfriador)

* Paquete de especificaciones de materiales

* Paquete de tolerancias de las piezas y calidad de la superficie de corte

* Paquete de suministro de gas de corte y calidad de corte

* Documentación sobre requisitos medioambientales

* Documentación sobre requisitos del edificio

* Documentación de la máquina

* Armario STL

Equipamiento adicional

* Sistema ampliado de carga y descarga ByTrans 3015

* 2 casetes con soportes de cobre

* Unidad de succión adicional para la separación de láminas

* Fibra de control de corte

* Ubicación especial del armario de control

* Cambiador automático de boquillas con 40 posiciones

* Segunda consola de operador

* Hardware de observación

* Interfaz OPC de corte
