Citizen - Cincom L20E-2M8SI-TUR-CIT-2016-00001

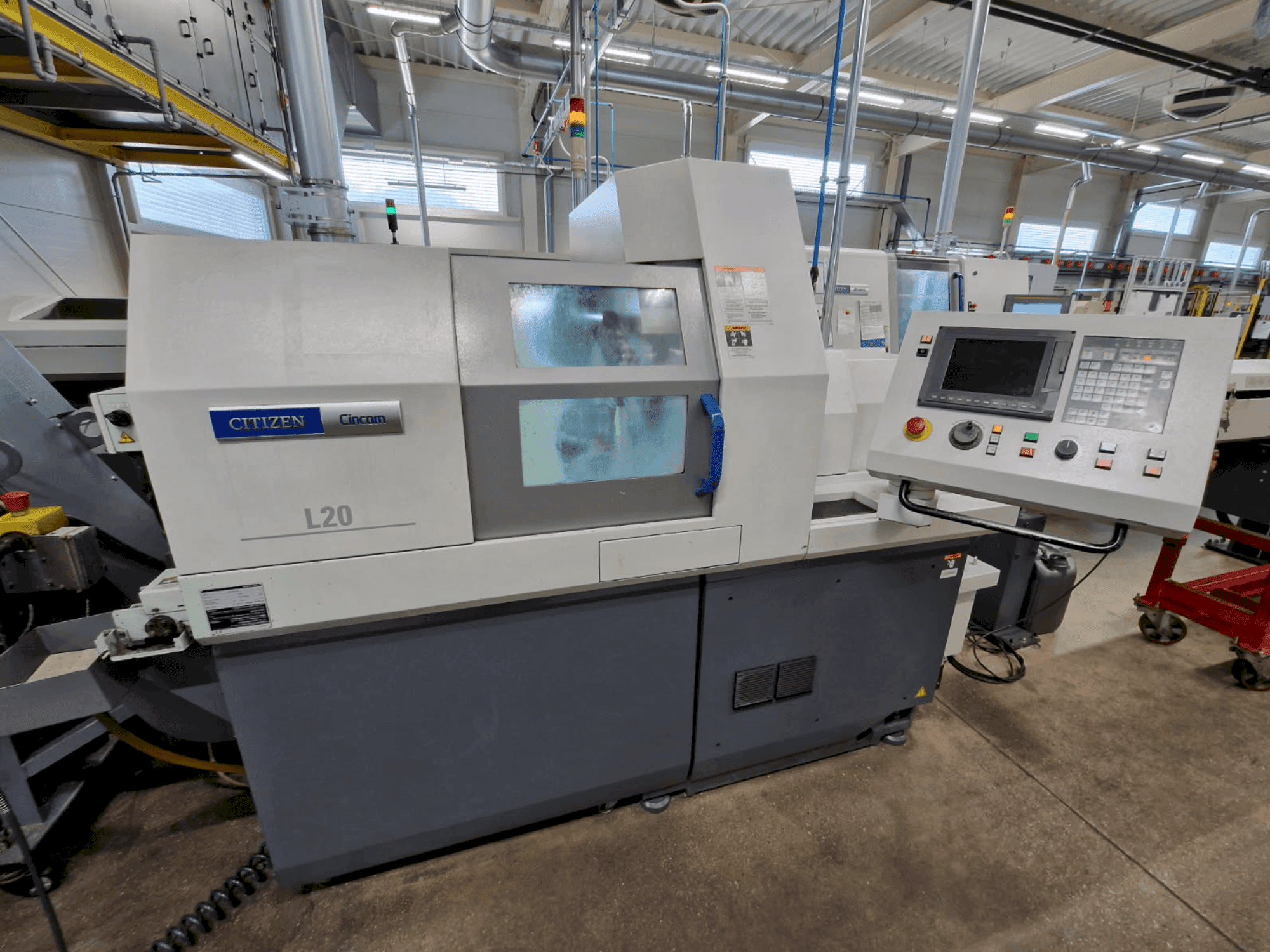

CITIZEN Cincom L20E-2M8 con alimentador de barras FMB y transportador de virutas LNS

La máquina es adecuada para un torneado eficaz de hasta 20 mm de diámetro.

La máquina está diseñada para alojar hasta 37 herramientas para el mecanizado de productos complejos.

Juego de subconjuntos de herramientas:

Portaherramientas vertical con 5 herramientas

Herramientas giratorias 4-7 para mecanizado radial transversal

Herramientas de taladrado 3-9 para mecanizado frontal

0-4 herramientas giratorias para contrahusillo

4-10 herramientas de taladrado para contrahusillo

Configuración básica

Bancada básica: fundición en bloque con guías lineales robustas (estabilidad térmica y ante vibraciones)

Husillo principal: 10.000 rpm, eje C, Ø de paso 26 mm (barra máx. Ø20 mm)

W1: soporte vertical con 5 herramientas (12 × 12 × 130 mm)

3× GSC1310 herramientas giratorias radiales ER16 (1 kW, 7.500 rpm)

GSE3210 unidad giratoria ajustable 0°/90° para unidad de fresado (3× GSC1310 ER16)

Bloque de taladrado U124B (2+1) para agujeros profundos

Contrahusillo 8.000 rpm, eje C opcional, potencia 0,75/1,5 kW

Unidad de herramienta accionada U153B para contrahusillo (0,75 kW) + 4× adaptadores SAU819 Ø19,05

Controlador: Mitsubishi Meldas 700 (SO Windows, procesador mejorado, LCD 8,4")

Mecanizado simultáneo en husillo principal y auxiliar

Nuevo diseño de la cubierta de la puerta corredera, ahorra espacio

Datos técnicos

Husillo principal

Longitud máx. de torneado: 200 mm

Ø de paso: 26 mm

Ø máx. de barra: 20 mm

Velocidad: 200-10.000 rpm

Potencia: 2,2 / 3,7 kW

Posicionamiento: Eje C (0,001°)

Contrahusillo

Ø máx. de barra: 20 mm

Velocidad: 200-8.000 rpm

Potencia: 0,75 / 1,5 kW

Posicionamiento: Eje C

Longitud máx. pieza en pinza: 80 mm

Herramientas accionadas

Velocidad: 200-7.500 rpm

Potencia: 1 kW

5 herramientas (soporte vertical) + 4-7 radiales + 3 en dirección Z

Herramientas

5 herramientas (12 × 12 × 130 mm)

Bloque de taladrado de 3 posiciones en contrahusillo (3× Ø25,4 mm)

Soportes de contraoperación 3-6 (Ø19,06 mm)

Guías

Pinzas: E145

Casquillo guía: Neukomm 22.001

Máquina ER16 / ER11

Equipamiento adicional

• Unidad de sujeción Ø25 mm

• Bomba 15 bar para enjuague del contrahusillo

• Adaptadores SAU819 hasta Ø8 mm

• Transformador 3×400V/3×200V, 10 kW

• Transportador de virutas LNS MH-HB

• Alimentador de barras FMB Minimag 20/3200
