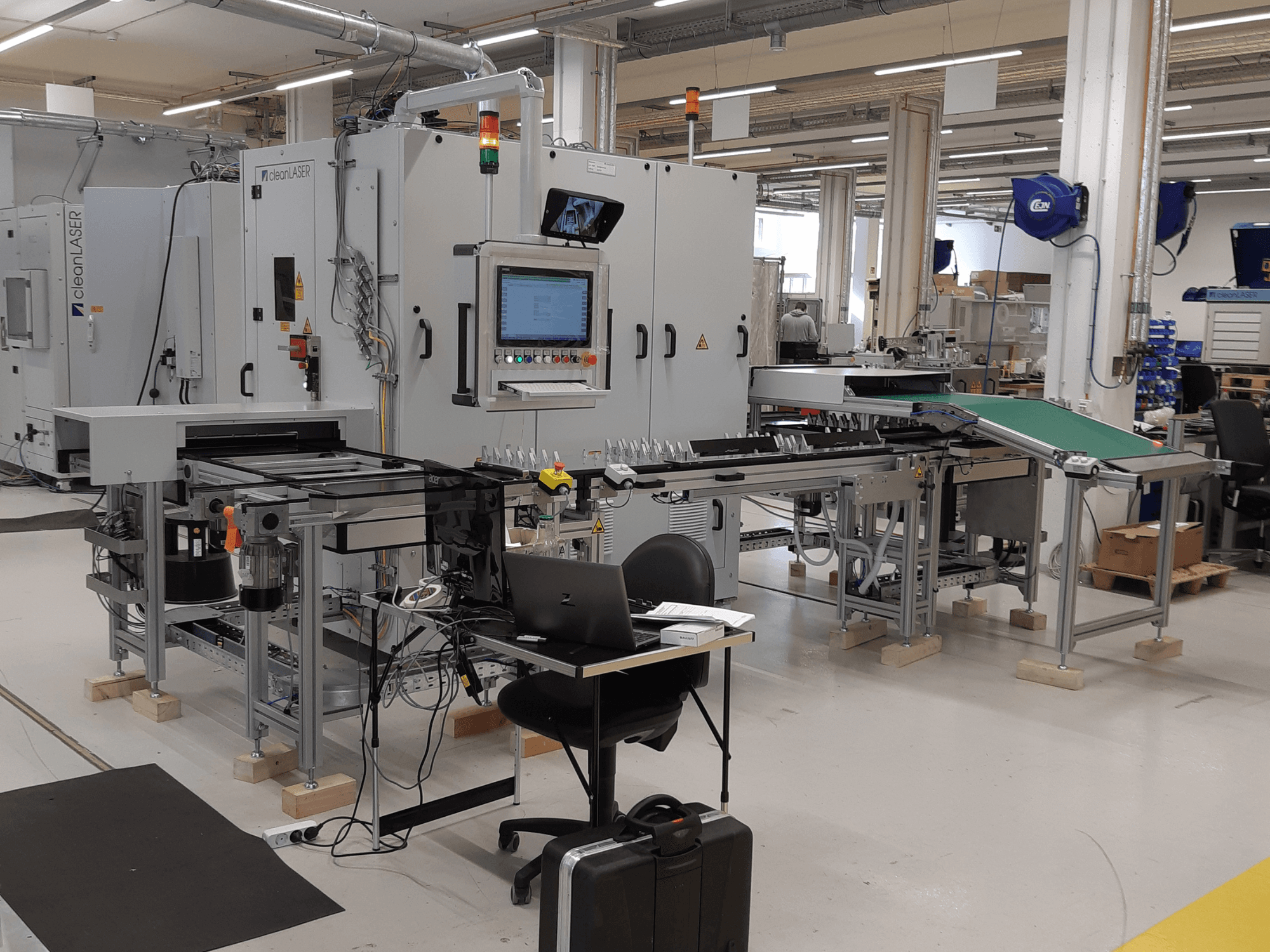

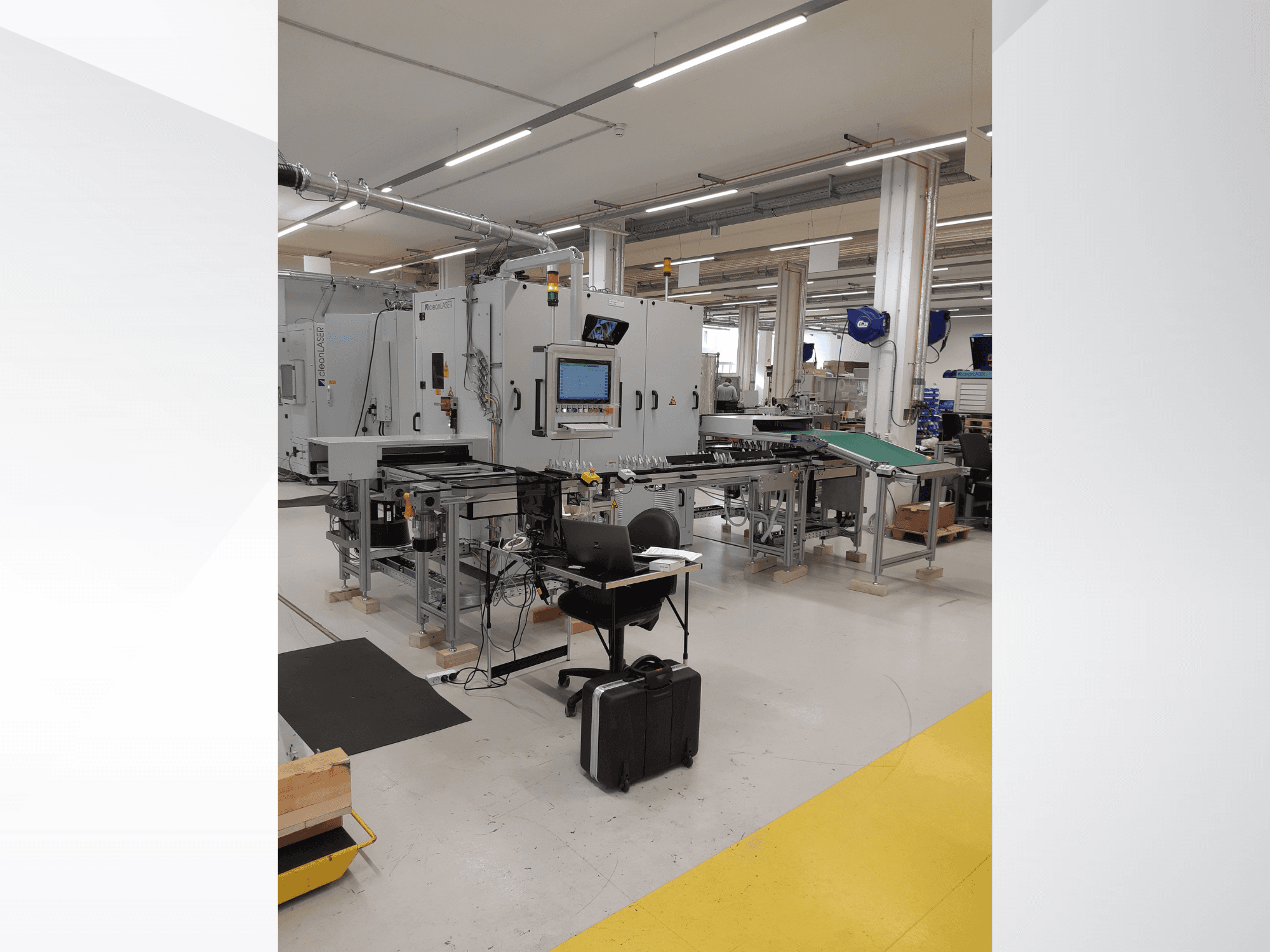

CLEAN LASER - clean CELL 3220 CL600DE-OTH-OTH-2019-00001

• Tipo de máquina: Célula robótica automatizada de limpieza por láser

• Aplicación: Limpieza automatizada con láser / Tratamiento de superficies de componentes metálicos

• Fuente láser: cleanLASER CL600

• Tipo de láser: Láser de fibra con conmutación Q

• Potencia media del láser: 600 W

• Longitud de onda: 1064 nm

• Clase del láser: Clase 4 (fuente láser)

• Clasificación del sistema completo: Láser de clase 1

• Óptica del láser: STAMP 25

• Tipo de escáner: escáner 2D

• Campo de escaneo operativo: aprox. 65 × 65 mm

• Lente del objetivo: f = 163 mm

• Láser de posicionamiento rojo: Sí

• Frecuencia de pulso: Variable

• Transmisión del haz: trayectoria del haz totalmente alineada

• Longitud de la fibra externa: aprox. 8 m

• Conexión de enclavamiento de puerta: Sí

• Diagnóstico remoto: TCP/IP / USB

• Interfaz de bus de campo: Profinet

• Software: cleanSTUDIO

• Software de telediagnóstico: CLL Remote Diagnostics

• Tipo de robot: robot industrial de 6 ejes

• Programación del robot: modo de aprendizaje

• Pinza del robot: pinza para una sola pieza

• Sistema de carga: carga manual

• Sistema de transporte: sistema de transporte Bosch T2

• Sistema de almacenamiento intermedio: múltiples portapiezas

• Descarga: transportador automático

• Longitud del transportador: aprox. 2 m

• Portapiezas: No incluido

• Tipos de piezas de trabajo para las que está diseñada: 2

• Dimensiones de la máquina (An × Pr × Al): aprox. 2.035 × 2.200 × 2.215 mm

• Bastidor de la máquina: bastidor base de acero soldado

• Estructura de la célula: perfiles de aluminio

• Mesa de trabajo: placa de aluminio con ranuras en T

• Puerta delantera: puerta plegable

• Armario eléctrico: armario doble integrado

• Ancho del armario: 1.200 mm

• Profundidad del armario: 800 mm

• Requisitos de refrigeración: refrigeración por agua externa (<17 °C)

• Enfriador: Cooler ONE Plus Air Rev. 2.0

• Temperatura ambiente: hasta 38 °C

• Tipo de refrigeración: refrigeración por aire

• Alimentación eléctrica: 400 V

• Idioma de funcionamiento: alemán / inglés

Sistema de absorción / extracción

• Sistema de extracción: TEKA Maxi

• Potencia del motor: 3 kW

• Caudal de aire máximo: 500 m³/h

• Vacío máximo: 1.000 Pa

Hay más fotos disponibles bajo petición.
