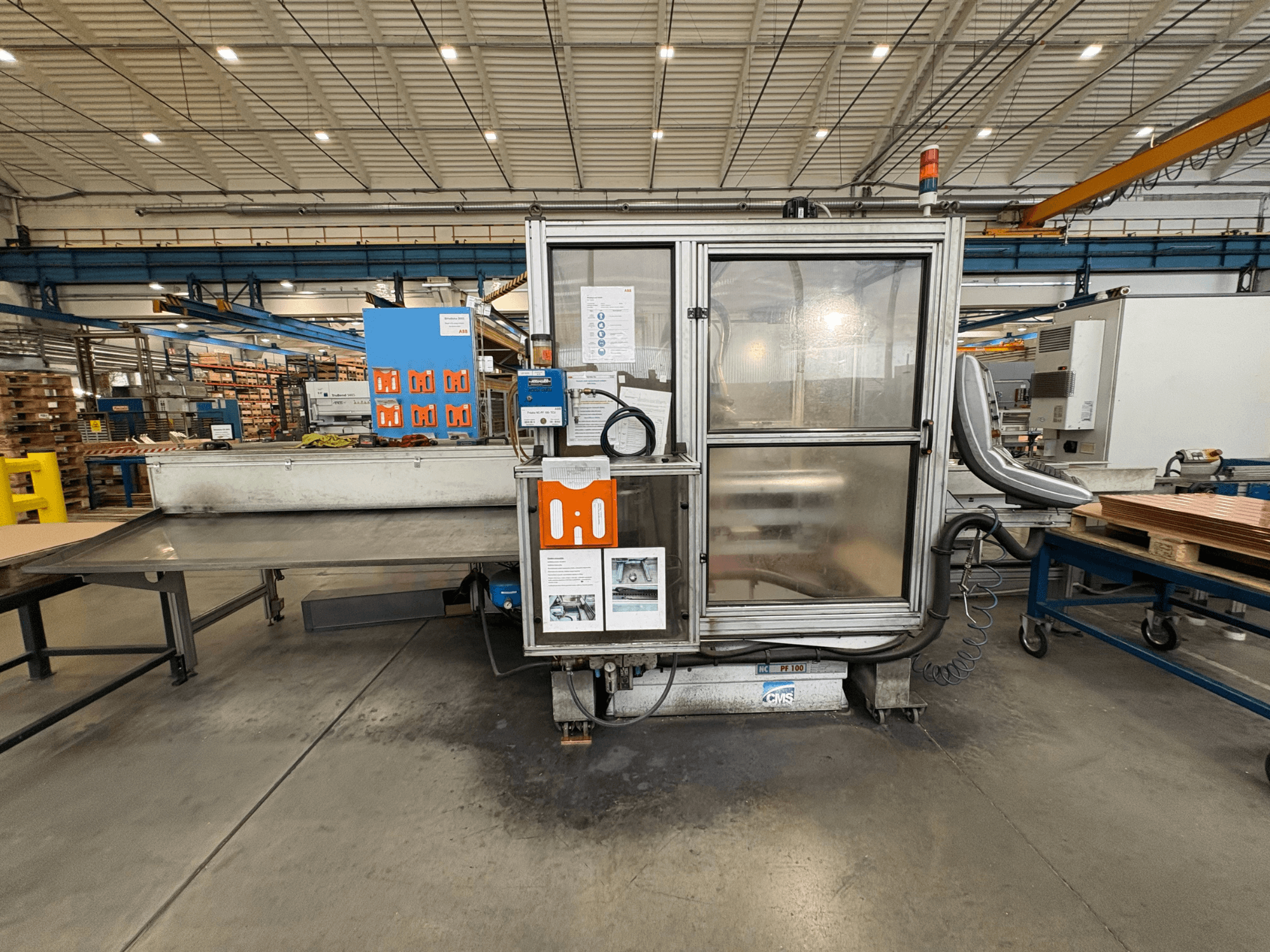

CMS - NC PF 100 TCUCZ-CNC-CMS-2013-00001

• Capacidad de material:

  • Mín: anchura 30 mm, longitud 150 mm, grosor 5 mm

  • Máx: anchura 150 mm, longitud 2000 mm, grosor 15 mm

• Utillaje:

  • Cremallera de 8 posiciones con movimiento neumático

  • Cambiador automático de herramientas

  • Longitud máxima de la herramienta: 210 mm

  • Diámetro máximo de la herramienta: 35 mm

• Potencia y utilidades:

  • Alimentación eléctrica 400V ±10/-15%, 50/60 Hz

  • Presión de funcionamiento: 6 bar

• Software y supervisión:

  • Software CMS Manager

  • Monitorización del cabezal en tiempo real

  • Capacidad de diagnóstico remoto

• Dimensiones del sistema:

  • Longitud: 5875 mm

  • Incluyendo cinta de alimentación 1985 mm

  • Transportador de salida incluido: 2160 mm

  • Anchura: 1630 mm

• Modificaciones especiales:

  • Mecánicas:

    • Altura de trabajo ajustada a 960 mm (desde 965 mm)

    • Placa de aislamiento de 50 mm + chapa de 10 mm para alineación EHRT

    • Sistema de parada de emergencia de doble canal (seguridad mejorada)

  • Automatización e integración:

    • Interfaz de señal de E/S especializada para la comunicación EHRT

    • Conectividad Ethernet (TCP/IP)

    • Protocolo basado en archivos: PRODUCED.TXT para el seguimiento del código de pieza

    • Intercambio de señales bidireccional (carga de piezas listas, carga de piezas, emergencia)

Equipamiento adicional

• Transportador de alimentación con rodillos

• Fotocélula de ralentización para detección de aproximación

• Cinta de descarga de piezas acabadas

• Depósitos de recogida de residuos bajo la zona de trabajo

• Pantalla (monitor TFT en color de 15")

• Cerramiento de seguridad contra piezas móviles

• Dispositivo externo de nebulización de aire-aceite (sustituye a la unidad original de 6 l)
