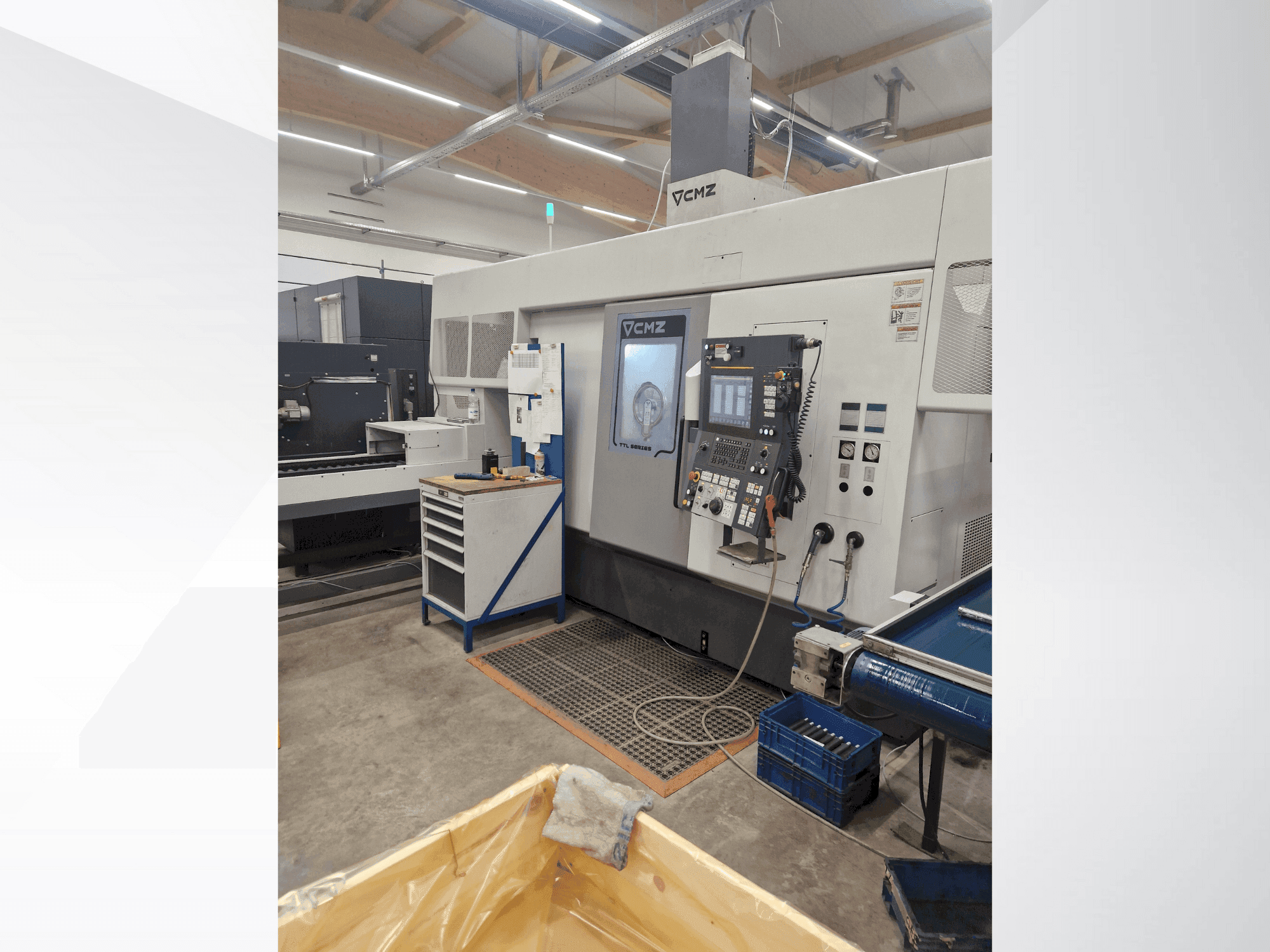

CMZ - TTL-66-66-TTY-T2YDE-TUR-CMZ-2021-00001

Ventajas de la máquina

Ventajas técnicas de la máquina

- Tensión: 400 V CA

- Fases: 3 + N + PE

- Frecuencia: 50 Hz

- Potencia máxima: 90 kVA

- Corriente máxima: 125 A

- Presión neumática: 6 bar

- Idioma de la máquina: alemán

- Sistema de control: Fanuc (códigos G tipo A)

- Equipamiento del husillo izquierdo: sistema LPS, tope axial, suministro de refrigerante a través del husillo, portabrocas de pinza Hainbuch AXFIX 65 (de serie) 2703/0008

- Equipamiento del husillo derecho: sistema LPS, suministro de refrigerante a través del husillo, contrapunto de versión larga para centro motorizado CM 3, portahusillos de pinza Hainbuch AXFIX 65 (de serie) 2703/0008

- Dispositivo de preajuste de herramientas: preajustador de herramientas incluido

- Evacuación de virutas: transportador de virutas trasero con doble cadena

- Torreta de herramientas superior (T1): bomba de refrigerante de alta presión con 3 etapas programables (35, 15 y 6 bar), con filtro de 75 µm incluido

- Torreta de herramientas inferior (T2): bomba de refrigerante de alta presión con 3 niveles programables (35, 15 y 6 bar), con filtro de 75 µm incluido

- Características del refrigerante: boquillas de refrigerante sobre los husillos, boquilla de lavado con refrigerante, control del nivel del depósito

- Sistemas de control: gestión de la vida útil de las herramientas, control de la carga de las herramientas

- Sistema de extracción: brida de conexión de Ø150, unidad de extracción LTA E120-X1-H con piezas de instalación, mangueras y soporte

- Automatización / Cargador de pórtico: Cargador de pórtico CNC de 3 ejes GL20-11 (recorrido hacia ambos lados), pinza giratoria doble de 2x180° servocontrolada para piezas de eje GLII, carcasa especial para el pórtico

- Manipulación de piezas: portapiezas WS-700-3000 en el lado delantero izquierdo, WS-700 con 3 filas de guías en V (2 ejes por fila), portapiezas CMZ para material redondo y cuadrado (soporte en V, versión de 90°), interfaz de conexión para la cinta de descarga del cliente

- Portaherramientas suministrados: 8 portaherramientas radiales dobles para herramientas de 20x20 (310.04.092046), 6 portaherramientas para herramientas de mandrinado de Ø32 H75 (310.04.092060), 2 portaherramientas axiales TTL/10400/02 para herramientas accionadas ER32 con refrigeración interna a 70 bar (12 000 rpm), 2 portaherramientas radiales TTL/10400/09 para herramientas motorizadas con refrigeración interna a 70 bar, ER16 (máx. 12 000 rpm)

- Mordazas de sujeción incluidas: Mordazas para material en bruto (32 mm/30-35 mm, 35 mm/35-40 mm, cuadradas 30 mm/30 x 30 mm), mordazas para piezas acabadas (32 mm/30-35 mm, 38-40 mm/35-40 mm, cuadradas 30 mm/30 x 30 mm)

- Ventana de visualización giratoria / luz de estado de la máquina

- Cmz requiere una señal que indique que se puede colocar una pieza / señal de salida que indique que la cinta transportadora puede moverse libremente
