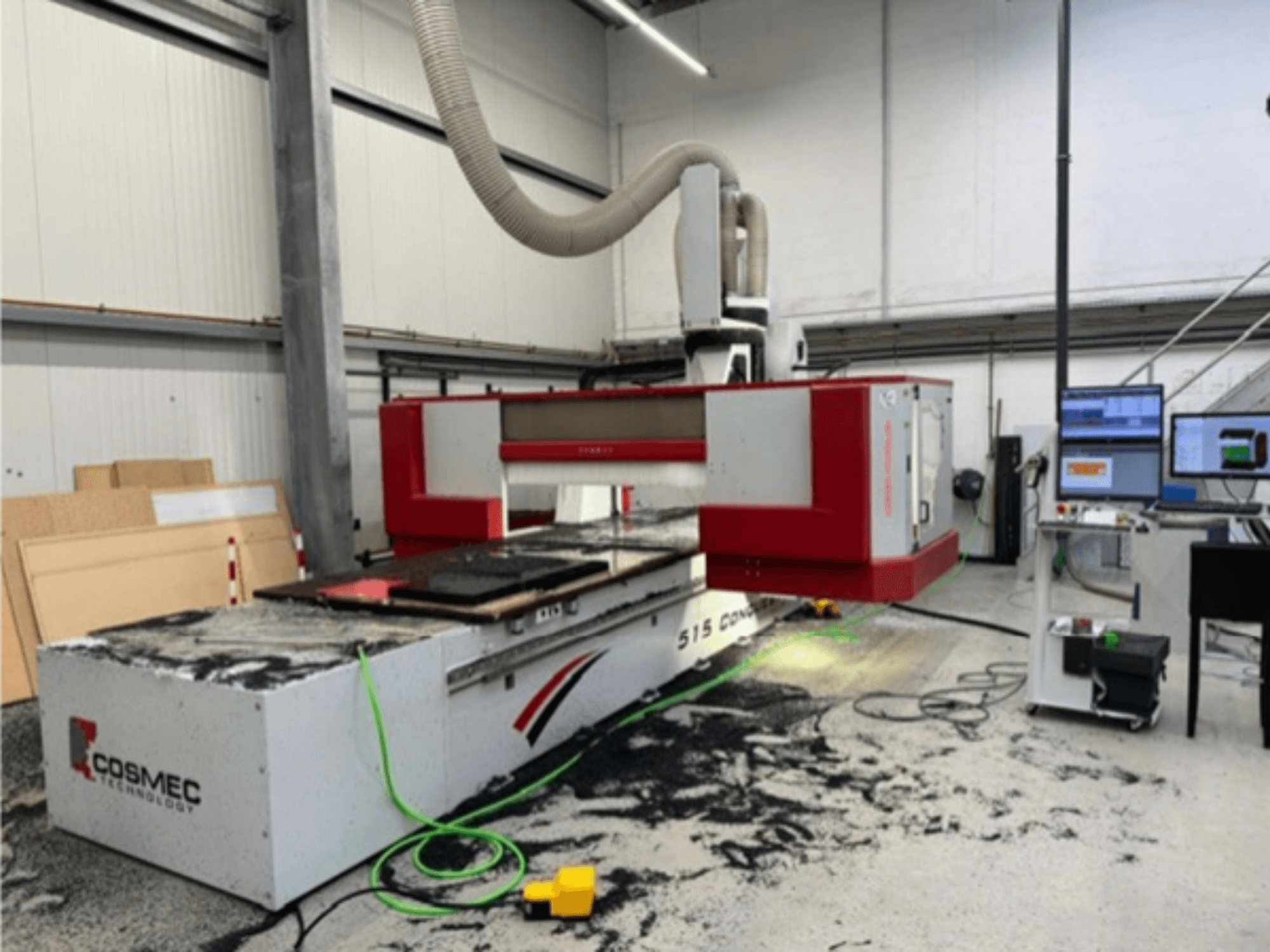

COSMEC - Conquest 515DE-CNC-COS-2021-00001

• Aplicaciones: Mecanizado de madera maciza, materiales derivados de la madera y diversos plásticos

• Configuración: Mesa de trabajo fija, pórtico móvil accionado por ambos lados, husillo de fresado de 5 ejes con interpolación continua

• Base/pórtico: Construcción de acero soldado acanalado para una gran rigidez

• Sistema de guías y accionamientos

  • Ejes X/Y: Cremallera y piñón con servoaccionamientos

  • Motorización doble del pórtico en X: dos servomotores sincronizados

  • Eje Z: Husillo de bolas con servoaccionamiento

  • Guías lineales protegidas contra el polvo

• Seguridad: Alfombrillas de seguridad de tres partes para carga en zona inactiva; cerramiento parcial móvil con ventana de protección Lexan

• Lubricación central: Automática

• Sistema de aspiración: Para mecanizado pendular con potencia de aspiración constante en ambas zonas de trabajo

• Manejo: Mando a distancia por cable para las funciones básicas; panel de control móvil

• Eléctrico: Armario de control protegido contra el polvo (CE) según IP55 con unidad de aire acondicionado

• Control CNC: Control numérico abierto OSAI

• Cabezal de horquilla de 5 ejes Z 700:

  • Servoaccionamientos sin escobillas en los ejes B y C

  • Velocidad máxima de rotación: 750°/2 seg

  • Rotación del eje C: +/- 360°

  • Rotación del eje B (giratorio): +/- 110°

• Datos técnicos:

  • Velocidad vectorial: 80 m/min

  • Altura máxima de la pieza: 500 mm

  • Área de mecanizado: 4210 x 1605 mm (área de trabajo ampliada)

• Utilidades/necesidades:

  • Suministro de aire comprimido 7 bar

  • Capacidad de extracción: mín. 2200 m3/h; velocidad de extracción mín. 28 m/s

  • Conexión de aspiración: Ø 160 mm

• Mesa de trabajo (diseño Comec):

  • Mesa de rejilla de resina fenólica, rejilla de 50 x 50 mm

  • Compatible con el sistema de aspiración y las plantillas Cosmec

  • Dividida en dos zonas de trabajo

  • Orificios roscados para fijación mecánica; 3 topes retráctiles

• Husillo principal:

  • 5 ejes, refrigerado por líquido, HSK 63 F

  • rodamientos cerámicos; rotación CW/CCW

• Campana de extracción: Control NC, regulable en altura

• Cambiadores de herramientas: 2 cambiadores de herramientas integrados de 12 estaciones para HSK 63 F

  • Ø máx. de herramienta 150 mm (si la estación adyacente está libre)

  • Ø máx. de herramienta 120 mm (si la estación adyacente está ocupada)

  • Peso máx. herramienta + portaherramientas: 40 kg

• Medición de la herramienta: Estación automática de medición de la longitud de la herramienta

Equipamiento adicional

• Bomba de vacío: 250/300 m³/h (50/60 Hz), 5,5 kW

• Software: Última versión del software de mecanizado simultáneo de 5 ejes (mediante contrato de mantenimiento)
