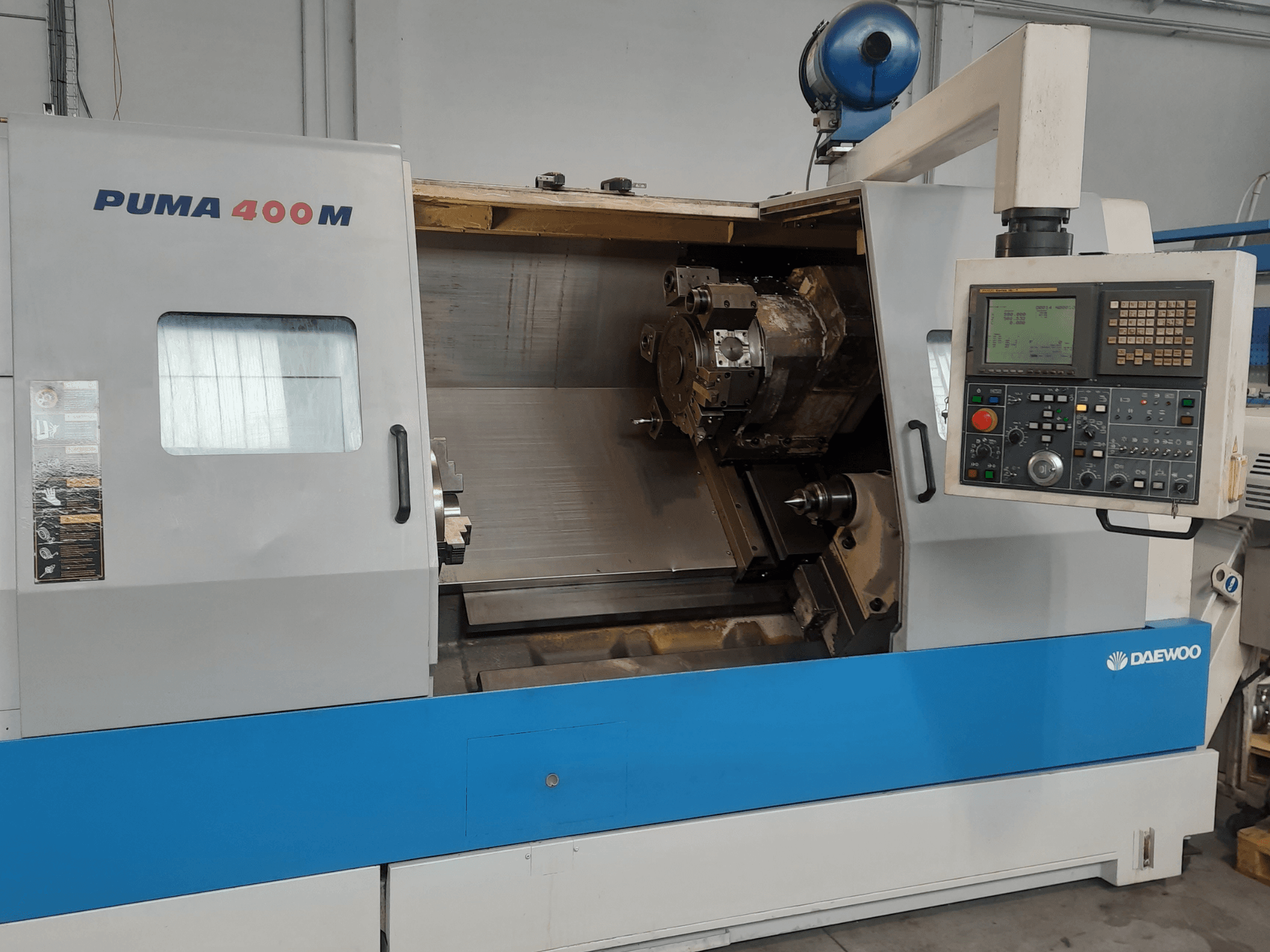

DAEWOO - PUMA 400MBIT-TUR-DAE-2002-00003

Capacidad de trabajo:

• Sobrsaliente sobre la bancada: 700 mm

• Diámetro de giro sobre el carro: 480 mm

• Diámetro de mecanizado recomendado: 315 mm

• Diámetro máximo de mecanizado: 460 mm

• Longitud máxima de mecanizado: 1.050 mm

• Diámetro del tubo de tracción: 91 mm

Recorrido del eje:

• C: 360° (incremento de indexación 0,001°)

Husillo principal:

• Diámetro del mandril: 304 mm

• Punta del husillo: ASA A2-8

• Diámetro del orificio del husillo: 102 mm

• Diámetro del cojinete del husillo delantero: 160 mm

• Potencia del motor del husillo: 22/30 kW

Torreta portaherramientas:

• Tipo de portaherramientas: VDI 50

• Altura exterior de la herramienta: 25 mm

• Diámetro máximo de la barra de mandrinar: 50 mm

• Tiempo de indexación de la torreta: 0,25 s

Herramientas motorizadas:

• Rango de velocidad: 30–3.000 rpm

• Potencia del motor: 3,7/5,5 kW

• Capacidad máxima de la pinza: 25 mm

• Capacidad máxima de roscado: M20

Velocidades de avance:

• Avance rápido del eje X: 16 000 mm/min

• Desplazamiento rápido del eje Z: 20 000 mm/min

• Potencia del motor de avance del eje X: 3,8 kW

• Potencia del motor de avance del eje Z: 5,0 kW

Contrapunto:

• Diámetro del vástago: 120 mm

• Conicidad del vástago: MT6

• Recorrido del vástago: 120 mm

Datos eléctricos:

• Potencia necesaria: 50 kVA

• Potencia de la bomba de refrigerante: 0,24 kW

Superficie ocupada: 3.890 × 2.390 mm
