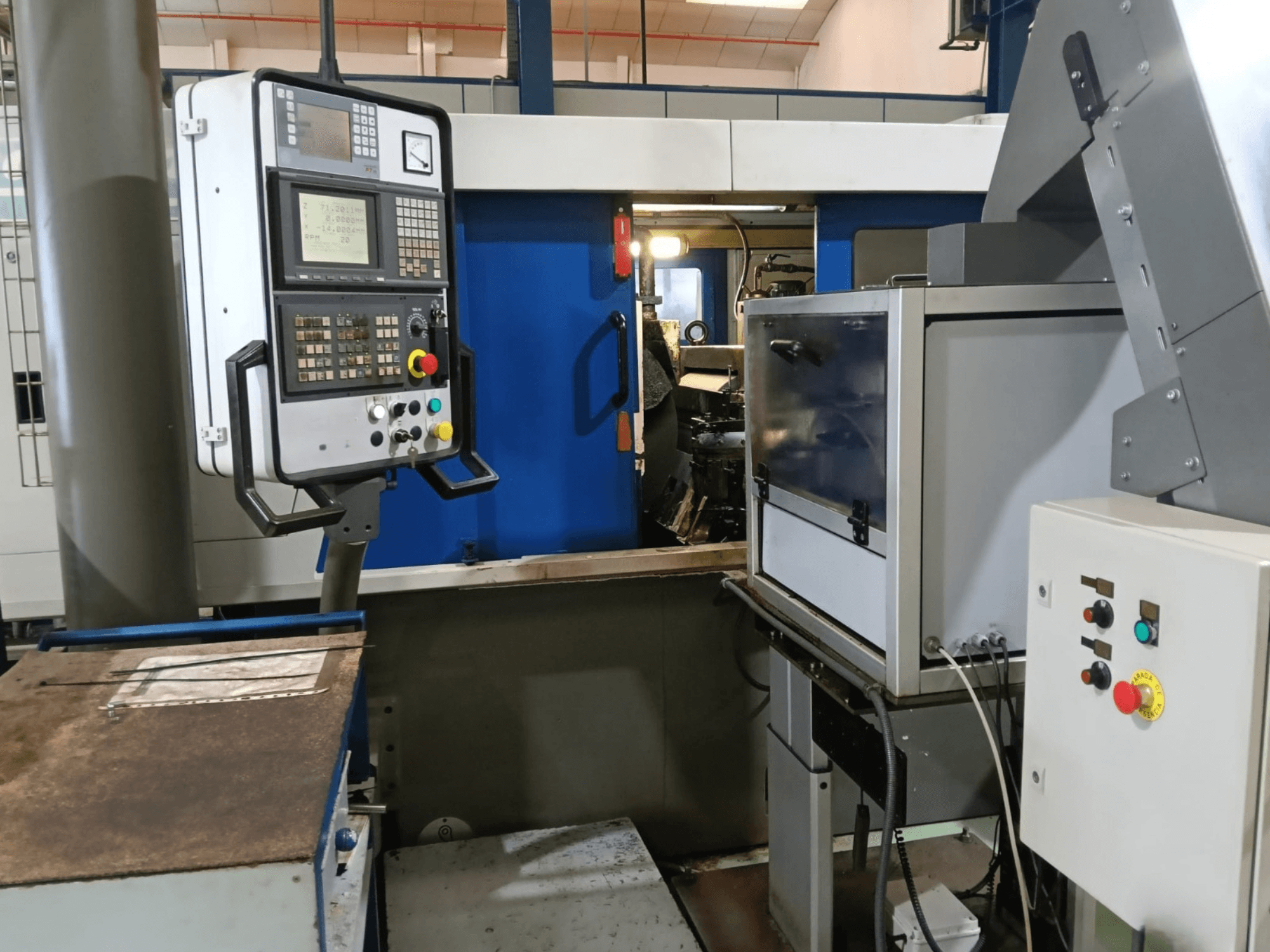

DANOBAT - 327 MDAES-GRI-DAN-2008-00001

Masa bruta: 14.500 kg (embalaje incluido)

Apertura entre muelas: de 3 a 200 mm (con muelas nuevas)

Anchura máxima de las muelas para rectificado por penetración 500 mm

Altura del eje de la muela desde el suelo: 1150 mm

Dimensiones de la muela (diámetro exterior x anchura x diámetro interior): 650 x 500 x 304,8 mm

Diámetro exterior mínimo de la muela: 510 mm

Velocidad periférica de la muela: constante 50 m/s

Dimensiones de la muela reguladora (DE x ANCHO x DI): 350 x 500 x 203,2 mm

Diámetro exterior mínimo de la muela reguladora: 275 mm

Velocidad de la rueda reguladora: continua de 10 a 225 rpm

Inclinación del cabezal de la rueda reguladora (avance parcial): -5° a +5

Inclinación del carro de la rueda reguladora (corrección del cono): -2° a +5

Profundidad máxima del perfil de la rueda: 12 mm

Inclinación máxima del perfil (mediante plantilla de trazado): 30°

Velocidad de avance de la rectificadora (muela) 100 a 300 mm/min

Velocidad de reavivado de la muela de regulación: 225 rpm

Regulación de la altura del reavivador: +25 / -20 mm

Potencia del motor de la muela: 55 kW

Par del motor de la muela reguladora: 8 Nm

Motores de reavivador (cada uno): 0,55 kW

Motor de la bomba de lubricación del cabezal de rectificado 0,37 kW

Sistema de lubricación del cabezal de rectificado: capacidad de 100 l, caudal de 6 l/min, válvula de seguridad de 2 MPa (20 bar), aceite FD-5 (ISO 3498)

Sistema de lubricación general: capacidad de 6 l, aceite G-68 (ISO 3498)
