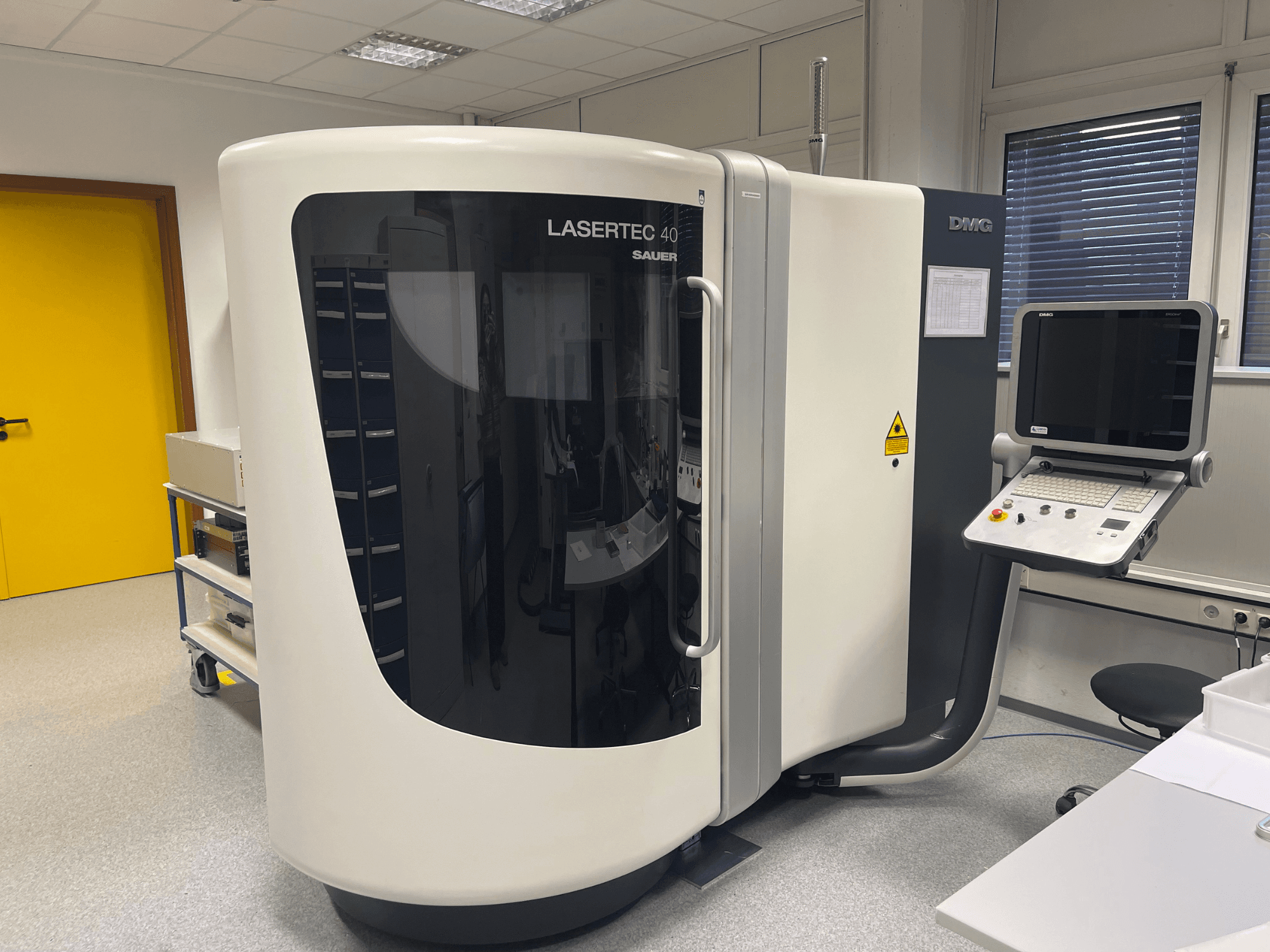

DMG - Lasertec 40 DE-OTH-DMG-2009-00001

Huella de la máquina (incl. funcionamiento/mantenimiento con extracción): Profundidad 3,5 m, Anchura 3,0 m, Altura 2,5 m

Peso con mesa X-Y: aprox. 2.500 kg

Consumo de energía de la máquina (con láser y unidad de refrigeración) 16 kVA

Fusible: 40 A a 400 V

Tensión de funcionamiento: 3/N/PE/400 V/230 V 50 Hz

Desviación máxima admisible: ±10

Tensión de control: 24 V CC

Temperatura ambiente admisible +15°C a +35°C

Humedad relativa admisible: máx. 75% a 20°C

Rango de recorrido (con mesa X-Y): X = 400 mm (longitudinal), Y = 300 mm (transversal), Z = 500 mm (vertical)

Tamaño de la mesa: 400 x 300 mm

Accionamiento de avance: Motor de CA con control digital y husillo de bolas en cada eje lineal

Velocidad máxima de avance: X/Y: 15 m/min; Z: 12 m/min

Guías: Guías de husillo de bolas en todos los ejes lineales

Sistemas de medición: Encoder lineal indirecto X, Y, Z

Precisión de la máquina: P = 0,010 mm (VDI/DGQ 3441)

Tipo de láser: Láser de picosegundos

Potencia media del láser: 50 W

Longitud de onda: 1064 nm

Escáner: Lente de campo planar; distancia focal 163 mm; tamaño de campo 65 x 65 mm

Lubricación: Lubricación central manual

Armario eléctrico: con unidad de refrigeración (integrada en la máquina)

Cabina: Cabina totalmente cerrada, incluido el techo; pantalla de seguridad láser (opcional múltiple); acceso óptimo para el operario
