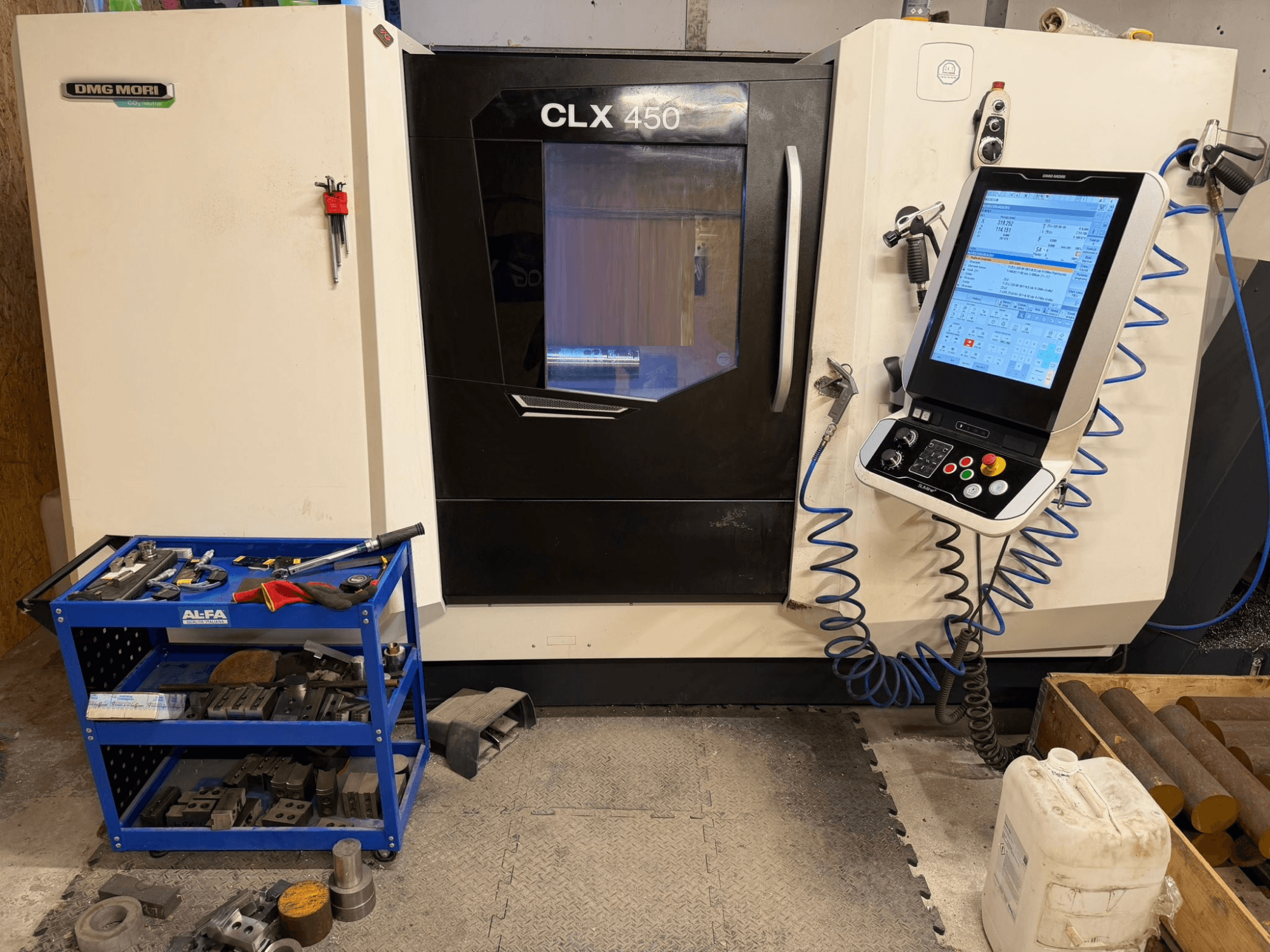

DMG MORI - CLX 450 V3 PL-TUR-DMG-2022-00002

• Versión: V3 (sin eje Y); configurada para torneado + fresado (eje C)

• Área de trabajo:

  • Basculante sobre bancada: 650 mm

  • Oscilación sobre carro transversal: 465 mm

  • Diámetro máx. de giro: 400 / 315 mm

  • Avance rápido X/Z: 30 / 30 m/min

• Ejes: X, Z, C; precisión de posicionamiento del eje C: 20 segundos de arco

• Husillo principal:

  • Nariz del husillo: A2-8

  • Capacidad de la barra: 80 mm

  • Diámetro del cojinete delantero: 130 mm

  • Opciones de diámetro de mandril: 210 / 250 / 315 mm

  • Potencia del husillo (40% / 100%): 25,5 / 17 kW

  • Par máximo (40% / 100%): 426 / 283 Nm

• Torreta (VDI 40):

  • 12 estaciones (12 accionadas)

  • Diámetro de la herramienta: 40 mm

  • Potencia de la herramienta motorizada: 5,44 kW

  • Par de la herramienta motorizada: 20 Nm

  • Velocidad máxima de la herramienta motorizada: 4000 rpm

• Contrapunto:

  • Recorrido: 500 mm

  • Interfaz de centro: MK5

  • Fuerza máx.: 8 kN

• Guías / Husillos a bolas: X/Z 40 × 10 mm

• Precisión: Precisión de posicionamiento X/Z: 5 / 10 µm

• Capacidad / Portapiezas:

  • Capacidad máx. de barra: 80 mm

  • Plato hidráulico: Ø 254 mm (instalado)

  • Taladro del mandril: 82 mm

• Manipulación de refrigerante y virutas: Pistola de refrigerante 5 bar; Depósito de virutas

• Mando: Siemens SLIMline multitáctil (19")

• Dimensiones y peso:

  • Peso sin transportador de virutas: aprox. 4950 - 5050 kg

  • Peso con transportador de virutas: aprox. 5500 kg

• Notas: 12 estaciones completas de herramientas motorizadas

Equipamiento adicional

• Transportador de virutas (descarga lateral derecha)

• Contrapunto hidráulico (controlado por función M)

• Sistema de medición directa (eje X)

• Volante electrónico externo

• IoTconector DMG MORI

• Sonda de herramienta Marposs

• Columnas de señalización (4 colores)

• Juego de portaherramientas estáticos VDI 40

• Juego de herramientas accionadas WTO (QuickFlex, ER32)
