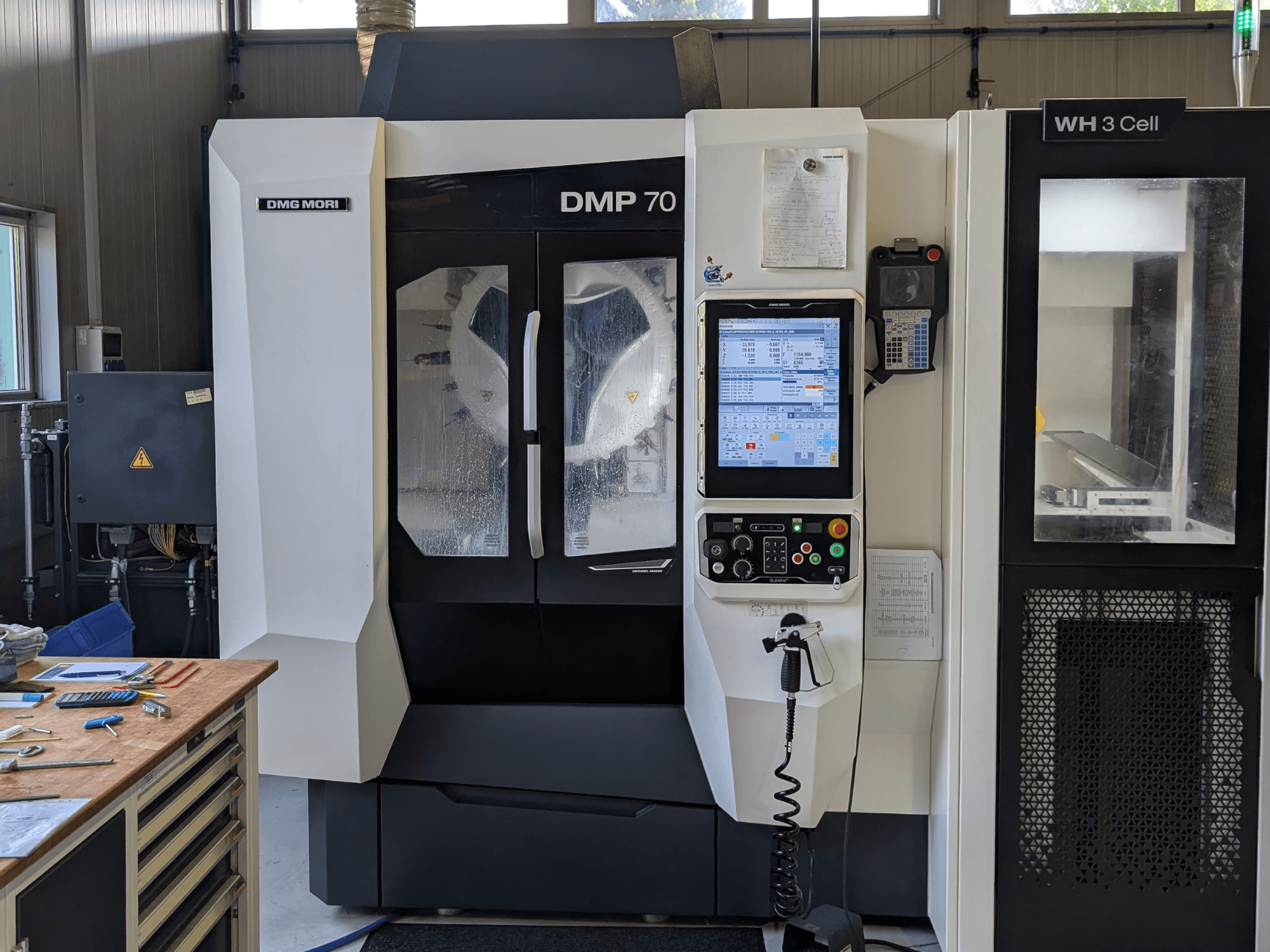

DMG MORI - DMP 70DE-MIL-DMG-2019-00005

- Fase: L1/L2/L3/N/PE

- Consumo de potencia: 30 kVA

- Corriente máxima (A In máx.): 43,5 A

- Corriente nominal: 50 A

- Corriente de cortocircuito (V máx.): 5 kA / 440 V máx.

- Tensión: 400 V ±10 %

- Frecuencia: 50 Hz

- Tensión de control CA: 230 V

- Tensión de control CC: 24 V

- Control: Control 3D Siemens 840D SL Operate

- Conicidad de la herramienta: BBT30

- Mesa de trabajo: Mesa giratoria e inclinable con control numérico integrado, funcionamiento simultáneo en 5 ejes

- Rango de giro del eje A: -120° / +100°

- Funcionamiento del eje C: continuo (sin fin)

- Carga máxima del eje C: 100 kg

- Diámetro de la mesa del eje C: Ø290 mm

- Accionamientos: accionamientos de par con medición directa de la trayectoria en los ejes A y C

- Paquetes de software: Sinumerik MDynamics 5 ejes, modelo de datos 3D para simulación

- Opciones de la mesa: sistema de sujeción neumático (1 circuito)

- Gestión del refrigerante y de las virutas: transportador de virutas, paquete de producción con filtro de cinta y suministro interno de refrigerante a 40 bar (IKZ), soplado de aire a través del centro del husillo, soplado de aire externo, sistema separador de neblina de aceite y emulsión

- Medición y supervisión: kit de palpador 3D RENISHAW, supervisión de rotura de herramientas y medición en la propia máquina, preparación para 3D quickSET

- Opciones generales: Modo de funcionamiento 3, conformidad con la normativa CE

- Interfaz de automatización: Interfaz de automatización para automatización externa en el lado derecho

- Sistema de automatización: DMG MORI WH 3 Cell

- Brazo robótico: robot Fanuc LR Mate 200iD/7L amarillo de 6 ejes

- Pinza robótica: pinza doble PGN64

- Componentes de automatización: 10 cajones DMG, rampa NIO, estación de alineación, cajón de medición, sistema de alimentación de materia prima, juego de pinzas, accesorios

- Horas de funcionamiento de la máquina (según la pantalla de control): Tiempo de funcionamiento de la máquina: 22 918:34 h; Tiempo de ejecución del programa: 20 920:40 h; Tiempo de funcionamiento del husillo: 18 815:51 h
