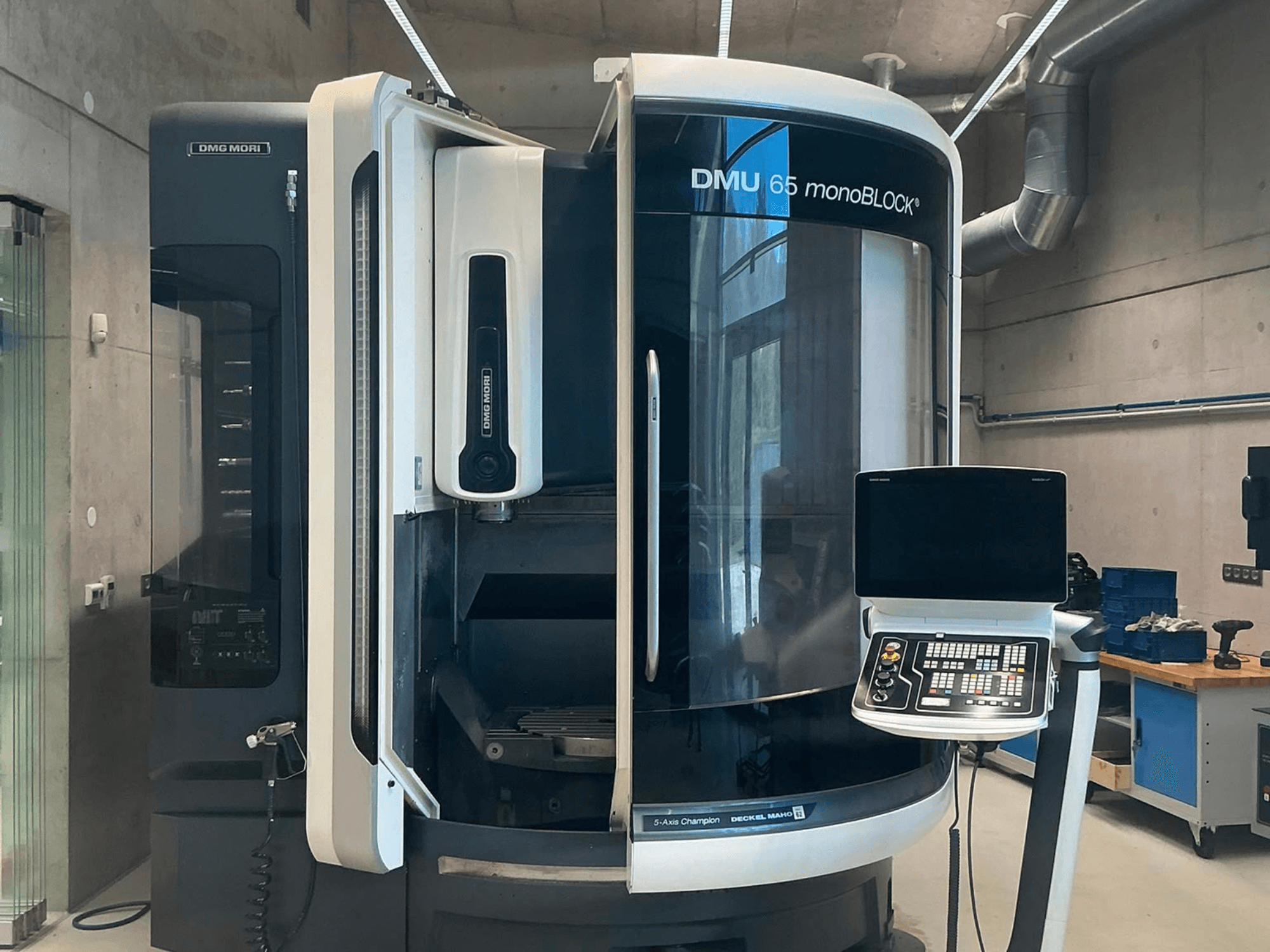

DMG MORI - DMU 65 monoBLOCKCZ-MIL-DMG-2016-00002

• Husillo: potencia 21 kW (40 % de ciclo de trabajo) / 16 kW (100 % de ciclo de trabajo); par 111 Nm (40 % de ciclo de trabajo); perno de tracción DIN 69872

• Mesa: mesa giratoria (eje C) de Ø 650 mm integrada en una mesa rígida de 800 x 650 mm

• Ejes de giro/rotación: eje A +120° / -120° desde 0°; eje C 360°; par de giro/retención del eje A 3.400 Nm (100 % de tiempo de servicio); Par de sujeción hidráulico del eje A: 6.200 Nm; par/sujeción del eje C: 2.000 Nm (100 % ED)

• Avance/rápido: Desplazamiento rápido X/Y/Z: 40 m/min; avance máximo X/Y/Z: 40 000 mm/min; fuerza de avance máxima: X 7 kN, Y 13 kN, Z 10 kN (todo al 100 % de duración de servicio)

• Guías: Guías lineales de rodillos en todos los ejes lineales

• Sistema de medición: directo, absoluto, resolución de 0,001 mm, magnético (para Siemens)

• Control: CELOS con Siemens 840D sl Operate, pantalla multitáctil ERGOline de 21,5"

• Cambiador de herramientas/almacén: automático con doble pinza (vertical); almacén en cadena HSK-A 63 de 30 posiciones

• Refrigerante/virutas de serie: Bandeja de virutas con depósito integrado de 500 L; gestión de virutas de serie mediante bandeja de virutas

• Estado: Excelente; solo 1.963 horas de funcionamiento del husillo (la máquina se utilizó únicamente para la fabricación de prototipos)

Equipamiento adicional

• Paquete de producción (P-K0398): Transportador de virutas con depósito de refrigerante, filtro de banda de papel, refrigerante interno a través del husillo (IKZ) 40 bar / 23 l/min, refrigerante externo 4 bar / 40 l/min, lavado de la puerta

• Interfaz de herramientas (P-M0039): Adaptación del cono de la herramienta para HSK-A63 (DIN 69893)

• Pistola de lavado de virutas (P-G0004): 2 bar / 40 l/min

• Sonda de medición (P-K0263): sonda táctil por infrarrojos Heidenhain TS 649

• Sistema de medición de herramientas (P-K0405): láser Blum para la medición vertical de la longitud y el diámetro de las herramientas

• Opción de cinemática (P-K0224): kit de herramientas 3D quickSET para comprobar y corregir la configuración de 4/5 ejes

• Modo de funcionamiento 4 (P-H0038): Intervención manual en el área de trabajo con las puertas abiertas bajo un proceso controlado

• Volante electrónico (P-H0109): Siemens 840D

• Herramientas incluidas
