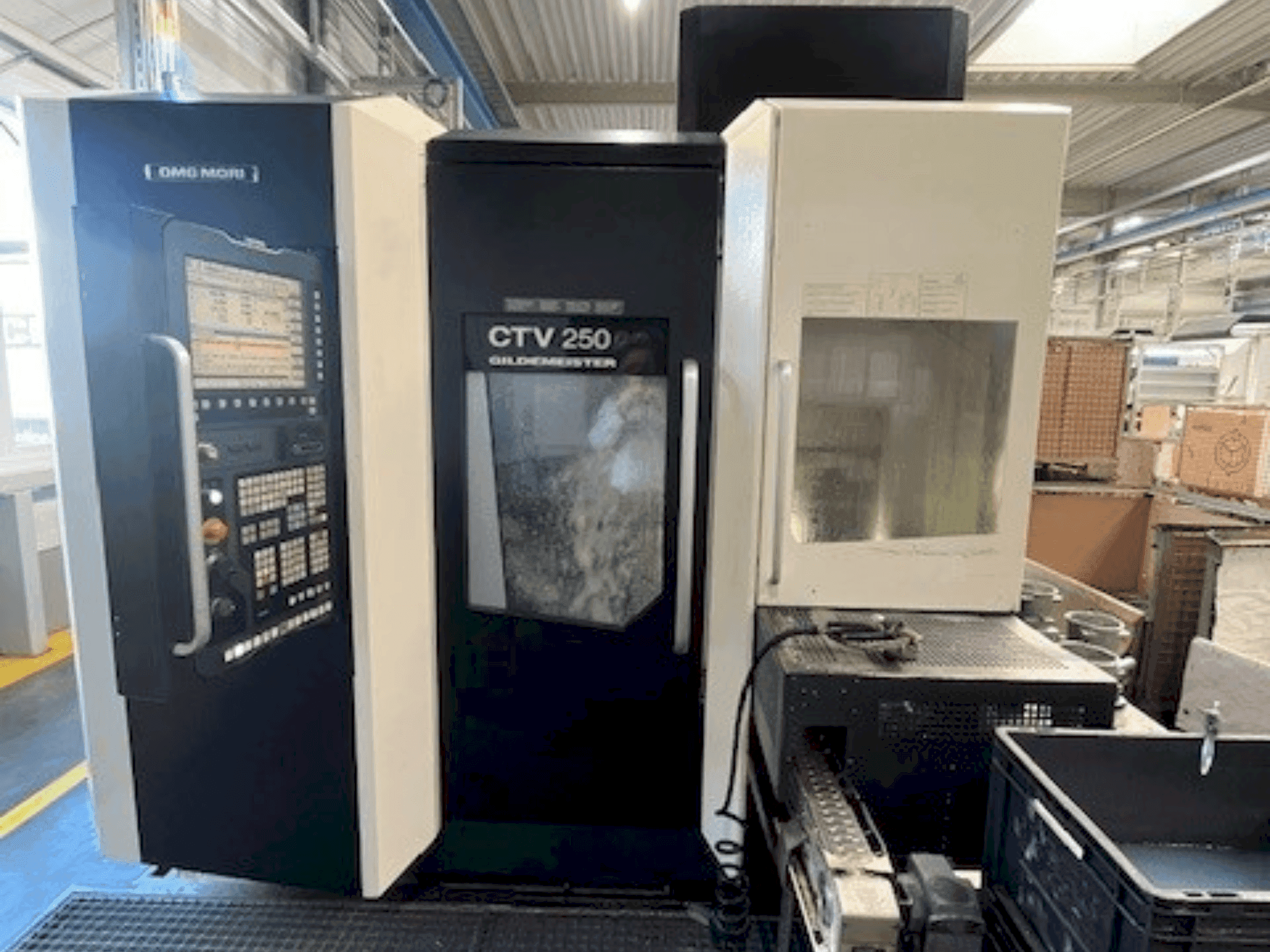

DMG MORI - Gildemeister CTV 250 2ndDE-TUR-DMG-2016-00003

Equipamiento adicional

• opción shopturn

Ventajas de la máquina

Ventajas técnicas de la máquina

• Disponibilidad a partir del 01/07/2025

• Peso: 6000kg

• 40 kVA

• 58 A En máx

• 63 A

• 400 V

• 50 Hz

• Sistema de control Siemens Sinumerik 840D Slimline

• Accionamiento principal: Accionamiento principal CA 25 / 32 kW

• Ciclo de trabajo: 100% / 40% ED

• Velocidad del husillo: 5000 rpm

• Par: 280 / 360 Nm

• Cilindro de sujeción hueco

• Torreta de 12 posiciones con portaherramientas

• Diámetro de la torreta: 340 mm

• Cinta transportadora de virutas abatible

• Indicador luminoso de estado de 4 colores

• Soplado de aire a través del husillo principal

• Eje C con sistema de herramientas accionadas para torreta UDI 40

• Accionamiento para todas las estaciones de herramientas

• Recorrido del eje Y +90 / -65 mm

• Sistema de guiado lineal

• Husillo de bolas

• Servomotor AC con encoder absoluto integrado

• Escala de vidrio en los carriles-guía

• Velocidad de desplazamiento rápido: 30 m/min

• Sistema de refrigeración 8 / 20 bar

• Capacidad del depósito de refrigerante: 600 litros

• Caudal de la bomba de refrigerante 8 bar / 20 l/min

• Caudal de la bomba de alta presión: 20 bar / 40 l/min

• Suministro de refrigerante a través del disco de torreta a todas las estaciones de torreta

• Grado de filtración del sistema de filtro de banda: 40 µm

• Control del nivel de refrigerante

• Aspiración del área de trabajo integrada máx. 400 m³/h

• Sonda de pieza de trabajo Renishaw LP2DD

• Sonda instalada en la estación de carga y descarga

• Palpador con aleta de accionamiento neumático y control eléctrico

• Precisión de medición: 10 µm

• Placa de funciones para herramientas adicionales

• Control de temperatura del armario de la máquina máx. 40°C

• Unidad de refrigeración del armario eléctrico hasta 40°C

• Refrigerador de aceite hidráulico

• Soporte de diagnóstico remoto a través de Internet

• Lavado de la zona de trabajo con 3 conexiones de tornillo de lavado

• Dos válvulas conmutables por separado con 8 bar de presión

• Cinta de descarga de piezas para el sistema de transporte de piezas SRA 160

• Diámetro de la pieza de trabajo: 100 mm

• Sistema de transporte continuo de piezas SRA 160 en diseño de cadena de arrastre

• Capacidad de almacenamiento: 30 piezas de diámetro 30-70 mm máx. 7 kg

• Capacidad de almacenamiento: 18 piezas de trabajo de diámetro 30-100 mm máx. 15 kg

• Altura máxima de la pieza de trabajo: 160 mm

• Peso máximo total de la pieza de trabajo: 320 kg incluyendo palets

• Altura de carga aprox. 800 mm

• Cinta transportadora de cadena con prismas de transporte

• Movimiento de la cadena de arrastre controlado por eje NC

• Juego de bastidores de arrastre

• Diámetro de la pieza de trabajo mínimo 30 mm máximo 160 mm

• Barrera de luz para el sistema de transporte de piezas Estación de recogida

• Dispositivo de sujeción para palets de carga SRA 160

• Interfaz de robot Profinet

• Interfaz eléctrica para robot de 6 ejes a través de Profinet

• Portabrocas de centrado y sujeción frontal por fuerza

• Bandeja de almacenamiento intermedia apoyada sobre placa funcional

• Limpieza por soplado de aire de la zona interior de la pieza

• Sonda de medición con soplado de aire con dos boquillas delante y detrás

• Ajuste de la presión de sujeción mediante válvulas motorizadas

• Presión de sujeción programable mediante programa NC

• Prolongación de 300 mm del canal de evacuación de virutas en el transportador de virutas

• Paquete de mecanizado de aluminio

• Bomba de lodos modificada en el transportador de virutas

• Indexación forzada del filtro de banda

• Contenedor de virutas más grande

• Ampliación de las cribas enchufables desde el transportador de virutas

• Modelo de datos 3D de la zona de trabajo de la máquina en formato STEP e IGES

• Entrega del modelo 3D en CD

• Código fuente PLC / SPS, incluida la configuración de hardware del control Siemens en inglés

• Dibujo del cárter de aceite para la máquina base estándar

• Horas de husillo 18.071

Información adicional

Máquina todavía en marcha
