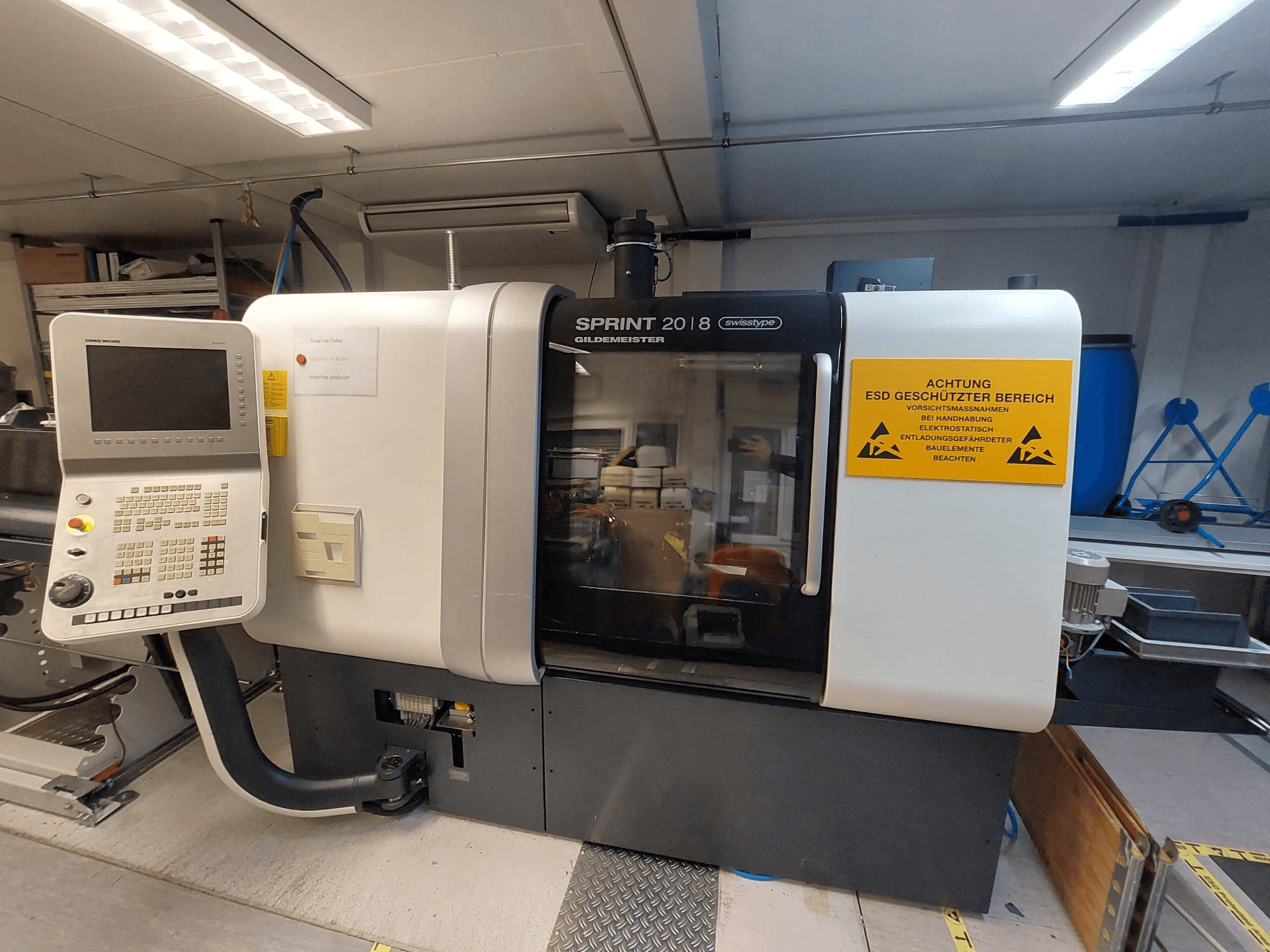

DMG MORI - Gildemeister Sprint 20/8 LinearDE-TUR-DMG-2016-00004

• Control / CNC: Fanuc 31i con monitor TFT en color de 15

• Sistema CNC: Fanuc 31i

• Ejes: 6+2 ejes / total 8 ejes

• Ejes Y: 2

• Canales: 2

• Husillos: 2

Datos del husillo

• Diámetro máx. contrahusillo: 20 mm (25 mm opcional)

• Velocidad máx. del contrahusillo 10.000 rpm

• Potencia del contrahusillo (S1): 3,7 kW

Recorridos / carreras

• Carrera Z1: 80 mm

• Carrera Z2: 300 mm

• Avance rápido Y1: 40 m/min (30 m/min)

• Aceleración máx. X1 10 m/s

• Fuerza de avance ejes S1 Z1 / Z2 / X2 / Y2: 250 daN

• Fuerza de avance eje S1 Y1: 500 daN

• Fuerza de avance eje lineal X1 60 daN

Carro 1

• Carrera X1: 50 mm

• Carrera Y1: 350 mm

• Posiciones de herramienta: 6 posiciones, 12x12 mm

• Herramientas accionadas: 5 incl. husillo ESX16

Carro 2

• Carrera X2: 240 mm

• Posiciones de herramienta externas 4 posiciones, 12x12 mm

• Posiciones de herramienta internas: 4 posiciones, Ø20 mm

• Herramientas accionadas: 5 con ESX/16 (opción)

Refrigerante

• Tipo de refrigerante: Emulsión

• Capacidad del depósito de refrigerante: 250 l

• Capacidad máx. de la bomba de refrigerante 120 l/min

• Presión del refrigerante: 1,5 bar

Datos eléctricos

• Conexión eléctrica 400 V ±10%

• Frecuencia: 50 Hz

• Fusible: 100 A

• Tensión de control: 24 V CC

• Tensión de iluminación: 24 V CC

• Corriente nominal: 86 A

• Potencia necesaria: aprox. 56 kVA

• Tipo de red: Requiere TN-S

Protección / condiciones de funcionamiento

• Clase de protección máquina: IP67

• Clase de protección armario eléctrico IP54

• Temperatura ambiente +10 a +35 °C

• Humedad máx: 75%

• Altitud de instalación máx: 1000 m

• Nivel de ruido: <70 dBA

Funciones CNC

• Sistema de medición: Métrico o pulgadas

• Resolución de entrada: 0,001 mm

• Rango de avance: 0,001 mm/rev a rápido

• Anulación de avance: 0-120%

• Velocidad del cabezal: RPM programables

• Orientación del cabezal: M5 o M19

• Sistemas de coordenadas: Cartesiano, polar, cilíndrico

• Velocidad superficial constante: Sí

• Programación de herramientas: Con datos de herramienta

• Memoria de correctores: 200 correctores

• Compensación de radio: G40 / G41 / G42

• Control de vida de la herramienta: Sí (opcional)

• Supervisión de la herramienta: Monitor de carga (opción)

• Almacenamiento de programas: 1 MB, hasta 1000 programas

• Interfaz Ethernet: Sí

• Entrada/salida de programas: Serie, teclado, PCMCIA, USB

• Ciclos: Torneado, refrentado, ranurado, roscado, taladrado, torneado de polígonos

• Niveles de subprograma: Hasta 4

• Sincronización de carros: Sí

• Programación de variables: Hasta 600 variables

• Diagnóstico: Visualización de escalera PLC integrada, osciloscopio

• Pantalla: LCD TFT DE 15

• Idiomas: Múltiples

Datos generales

• Dimensiones de la máquina: 2200 x 1050 x 1770 mm

• Horas de funcionamiento: 12,276 h

• Tiempo de ejecución del programa: 4,426 h

• Aplicación: Mecanizado de magnesio

Características de la máquina

• Expulsor neumático

• Sincronización de husillo

• Eje C

Equipamiento adicional

• Transportador de virutas

• Mesa de alimentación de barras
