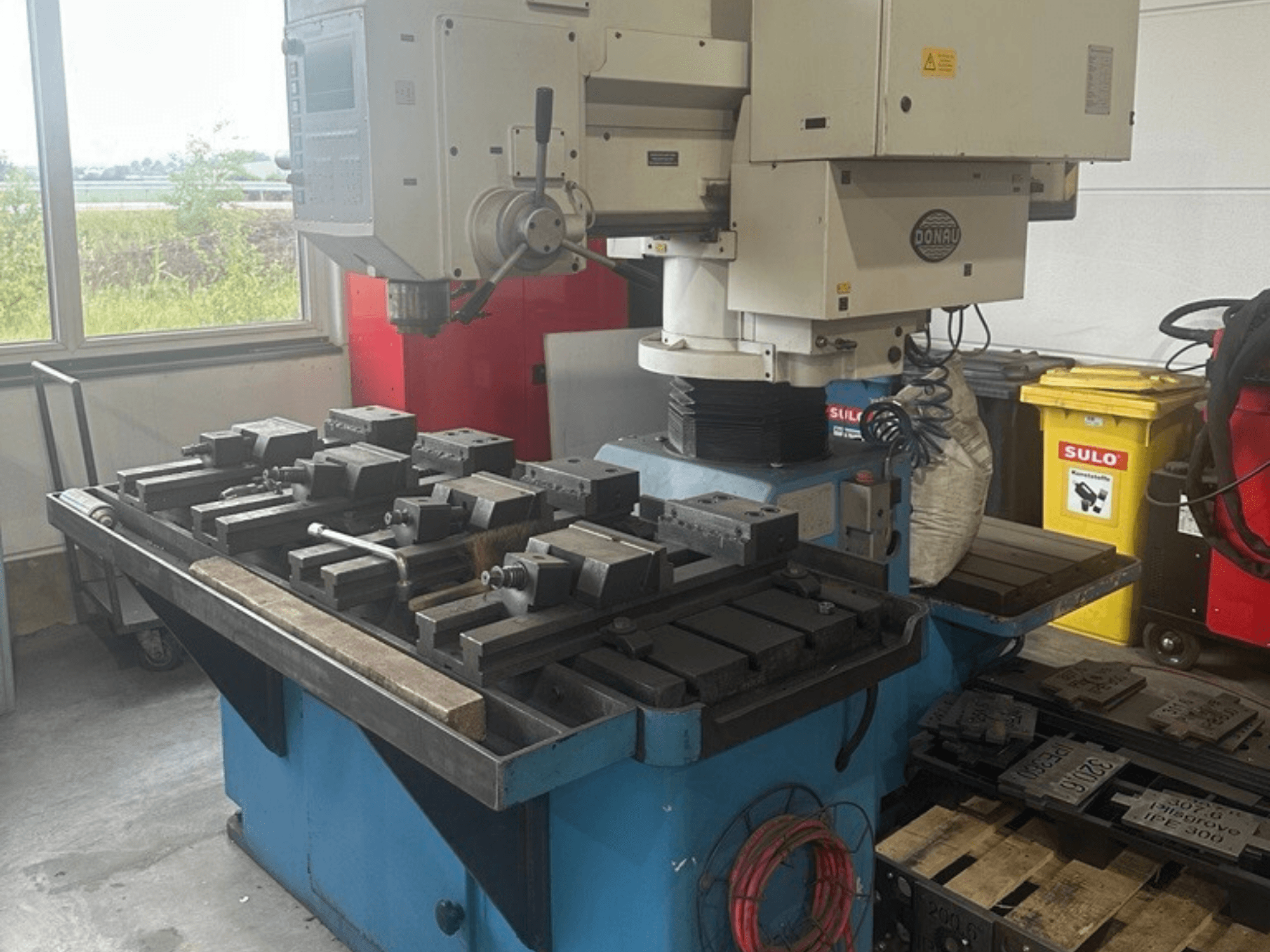

DONAU - Danumeric 440DE-MIL-DON-1997-00001

- Capacidad de taladrado en acero macizo (St 60): 40 mm de diámetro.

- Capacidad de taladrado en hierro fundido (GG 22): 50 mm de diámetro.

- Capacidad de roscado (acero St 60): M 36

- Capacidad de roscado (hierro fundido GG 22): M 45

- Conicidad de la herramienta: SK 40 (DIN 69871, forma A)

- Rango de velocidad del husillo: 15 – 2.800 rpm (variable de forma continua)

- Motor del husillo (CA, con control de frecuencia): 5,5 kW

- Par del husillo: máx. 250 Nm (constante de 15 a 200 rpm)

- Caja de cambios: cambio automático de 2 velocidades (i_máx. 1:7)

- Avance del vástago (eje Z): 5 – 2.000 mm/min (variable de forma continua)

- Recorrido del vástago (eje Z): 200 mm

- Fuerza de avance del vástago / presión: 12 000 N

- Elevación de la columna / cubo (eje W): 410 mm

- Diámetro de la columna: 195 mm

- Recorrido del brazo radial: 750 mm

- Radio de taladrado: mín. 540 mm / máx. 1.290 mm

- Dimensiones estándar de la mesa de trabajo: 600 x 1 200 mm (con 4 ranuras en T de 18 mm, paso de 125 mm)

- Altura de la mesa: 900 mm

- Distancia entre la punta del husillo y la mesa: 95 – 705 mm

- Distancia entre la punta del husillo y el suelo: 995 – 1.605 mm

- Dimensiones máximas de la pieza de trabajo: L 2.950 mm x W 1.050 mm x H 1.350 mm

- Desplazamiento rápido (ejes X/Y): 7,5 m/min

- Desplazamiento rápido (eje Z): 5,0 m/min

- Desplazamiento rápido (eje W): 3,0 m/min

- Precisión de posicionamiento (X, Y): ± 0,075 mm

- Repetibilidad (X, Y): ± 0,030 mm

- Precisión de posicionamiento (Z, W): ± 0,05 mm

- Repetibilidad (Z, W): ± 0,03 mm

- Sistema de control: control CNC con CPU de 32 bits (4 ejes: X, Y, Z, W)

- Pantalla: pantalla electroluminiscente (EL, iluminada) de 9"

- Memoria de programa: 2.000 bloques NC

- Interfaces: V.24 / RS-232-C

- Tensión de funcionamiento: 400 V / 50 Hz

- Tensión de control: 24 V CC

- Carga conectada: 13,0 kVA

- Peso de la máquina: aprox. 2.610 kg (con mesa de 600 x 1.200 mm)
