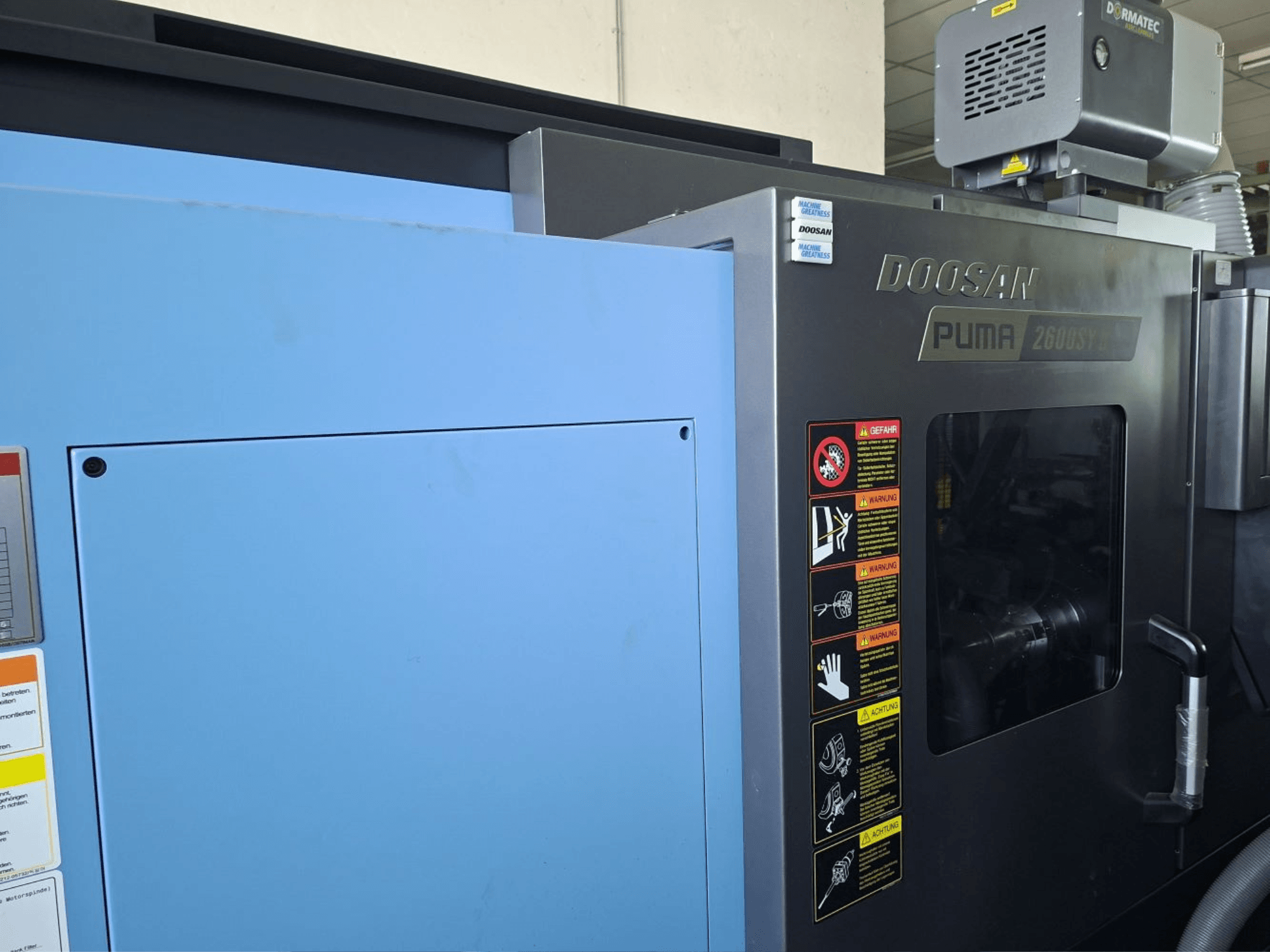

DOOSAN - PUMA 2600 SY IIDE-TUR-DOO-2022-00002

• Control Siemens S828D con pantalla táctil ShopTurn de 15 pulgadas

• Configuración de 6 ejes con herramientas motorizadas, eje Y y subhusillo

• Husillo principal y subhusillo como husillos motorizados integrados

• Rodamiento de rodillos cilíndricos, clase de precisión P4, lubricación de por vida

• Diámetro del plato del husillo principal 255 mm

• Diámetro del mandril del subhusillo 175 mm

• Dispositivo de sujeción hueco, accionado hidráulicamente

• Cilindro de sujeción hueco

• Torreta de herramientas de 24 estaciones (interfaz BMT65P)

• Brazo de medición de herramientas automático, giratorio eléctricamente

• Regulación dinámica de la velocidad del husillo

• Contrahusillo con función de contrapunto

• Caudal de refrigerante máx. 448 L por minuto

• Caudal de aceite 336 L por minuto

• Embrague electrónico de seguridad para ejes X y Z

• Área de trabajo giro sobre bancada 780 mm

• Oscilación sobre carro transversal 630 mm

• Diámetro máximo de giro 255 mm

• Longitud máxima de giro 760 mm

• Capacidad de la barra 76 mm

• Peso máximo de la pieza de trabajo incluyendo el portabrocas 250 kg

• Diámetro del husillo principal 91 mm

• Par máx. aprox. 706 Nm

• Diámetro del subhusillo 52 mm

• Velocidad del husillo hasta 6000 rpm

• Potencia del motor aprox. 18,5 kW

• Par aprox. 118 Nm

• Eje C husillo principal 360° resolución 0,001°, velocidad 200 rpm, par aprox 1508 Nm

• Subhusillo eje C: 360° resolución 0,001°, velocidad 200 rpm, par aprox 121 Nm

• Torreta: 12 estaciones de herramienta accionadas de 24

• Velocidad máxima de la herramienta accionada 5000 rpm

• Potencia de la herramienta motorizada aprox. 7,5 kW

• Par de la herramienta motorizada aprox. 50 Nm

• Marcha rápida X y Z aprox. 30 m/min; Y aprox. 10 m/min

• Ángulo de bancada 30

• Capacidad del depósito de refrigerante aprox. 220 litros

• Presión de la bomba de refrigerante 7 bar

• Depósito hidráulico aprox. 20 litros

• Sistema automático de lubricación central

• Conexión eléctrica CA 380 V, trifásica, 50/60 Hz

• Potencia total aprox. 69,27 kVA

Equipamiento adicional

• Transportador de virutas de cinta articulada LNS, lado derecho, sin filtración

• Sistema de extracción de neblina de aceite Dormatec AF-30P

• Portabarras de mandrinar, diámetro de 50 mm a 25 mm

• Portabarras de mandrinar doble, diámetro 32 mm

• Juego de manguitos reductores 40/10, 40/12, 40/16, 40/20, 40/25, 40/32

• Manguitos reductores para taladro en U: 40/20, 40/25, 40/32

• Dos portaherramientas accionados Eppinger BMT65P, rectos, con refrigeración externa
