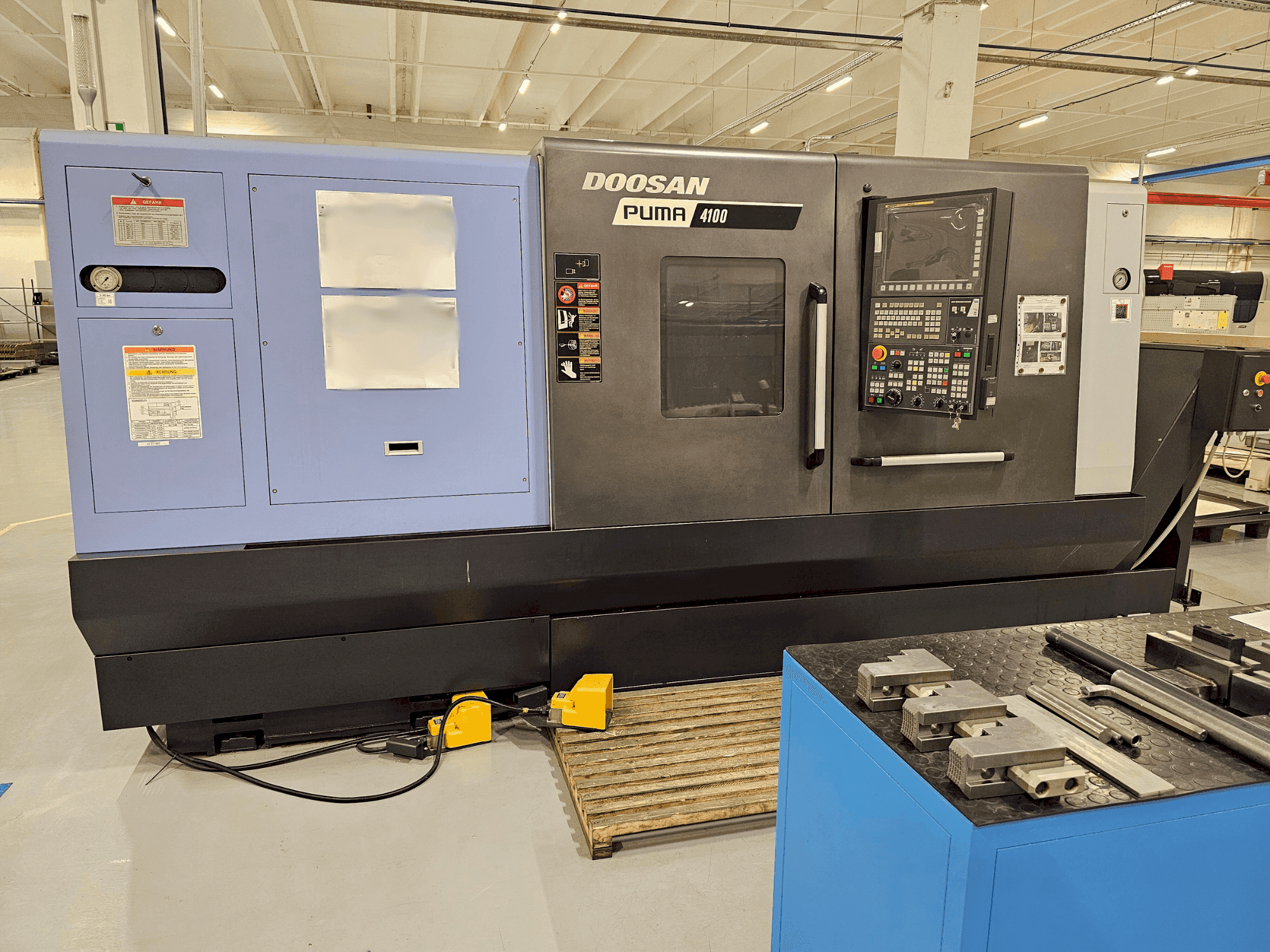

Vista frontal de la máquina DOOSAN PUMA 4100B (2018)

DOOSAN - PUMA 4100BBG-TUR-DOO-2018-00001

MXN 2,431,900
Precio GINDUMAC
(Ex works)
Obten un presupuesto oficial
Visita la máquina
haz una contraoferta
Descargar PDF

¿Tiene más preguntas? ¡Contáctenos!

sales contact

José María García

+34 601 158 008

j.garcia@gindumac.com

whatsapp
Contacta por Whatsapp
Mostrar en idioma original

Este torno horizontal DOOSAN Puma 4100B ha sido fabricado en 2018 en Corea del Sur. Está equipado con un diámetro máximo de pieza de 550 mm y una longitud máxima de pieza de 1042 mm. Controlado por un control de la serie FANUC 0i, ofrece una velocidad de husillo de 2000 rpm con una potencia de husillo de 35 kW (30 min) / 22 kW (continuo). Esta máquina admite 10 herramientas y cuenta con un tamaño de cono A2-11 ASA, lo que proporciona versatilidad y precisión en las operaciones de mecanizado. Viene con transportador de virutas y sistema hidráulico, de lubricación y refrigeración. La máquina tiene un tiempo de funcionamiento de 796 horas, sigue funcionando y puede inspeccionarse en cualquier momento.

Resumen

  • marca: DOOSAN
  • año: 2018
  • MODELO: PUMA 4100B
  • horas de producción: 796
  • tipo de aplicación: Torneado
  • Ubicación: Bulgaria
  • tipo de máquina: Torno
  • Disponibilidad: Inmediata
  • Marca de unidad de control: FANUC

Información técnica - DOOSAN PUMA 4100B

Datos generales

  • Longitud de máquina: 4654 mm
  • Ancho de máquina: 2056 mm
  • Altura de máquina: 2194 mm
  • Peso de máquina: 9950 kg

Unidad de control

  • Marca: FANUC
  • Modelo: 0i Series

Transmisión principal

  • Rango de velocidad de husillo: 2000 1/MIN
  • Potencia del motor de husillo: 35/22 (30min/Cont.) kW
  • Cono de adaptación: A2-11 ASA

Recorrido

  • Eje X Recorrido: 352mm
  • Eje Z Recorrido: 1105 mm

Herramientas

  • Número de estaciones: 10

Media

  • Extractor de virutas: Si

    Equipamiento adicional

    • - Sistema hidráulico // Capacidad del depósito: 16 L, Grado de viscosidad del aceite: ISO VG32
    • - Sistema de lubricación // Capacidad del depósito: 4,3 L, Volumen de descarga: 0,1 (50Hz) L/min, Grado de viscosidad del aceite: ISO VG68
    • - Sistema de refrigeración // Capacidad del depósito: 365 L, Tipo de aceite refrigerante: Fluido de corte soluble en agua, Potencia del motor de la bomba de refrigerante: 0,4 kW, Presión máx. de la bomba de refrigerante: 0,15/0,1 (60/50Hz) MPa, Caudal máx. de la bomba de refrigerante: 40 L/min
    • - Carcasa completa de protección contra virutas y refrigerante
    • - Bloqueo de la puerta delantera Interruptor de pedal
    • - Unidad de potencia hidráulica
    • - Mandril hidráulico y cilindro de accionamiento
    • - Luz de trabajo
    • - Transportador de virutas

    Información adicional

      Beneficios de la máquina

      • Beneficios técnicos de la máquina:
        • - Cama abatible 790mm // basculante sobre sillín: 590mm
        • - Diámetro máximo de giro: 550 mm
        • - Longitud máxima de giro: 1042 mm
        • - Diámetro de trabajo de la barra: 116. 5mm
        • - Precisión: posicionamiento x, z: 0,01/0,02mm
        • - Repetibilidad: ±0,002 / ±0,003
        • - Mecanismo de transmisión - transmisión por correa + caja de engranajes tamaño estándar del mandril: 380(15") mm // nariz del husillo: a2-11 asa // diámetro del cojinete del husillo (frontal): Ø180 mm // diámetro del agujero pasante del husillo: Ø132 mm // diámetro del tubo de tracción: Ø117. 5 mm
        • - Máx. Par de giro del husillo: 2379 n. M
        • - Contrapunta - mecanismo de accionamiento: programable (barra de accionamiento + carro) // diámetro de la caña: Ø120 mm // recorrido de la caña: 120 mm // recorrido de la contrapunta: 1000 mm // centro de la contrapunta: #5 punto muerto mt
        • - Torreta - tipo de montaje del portaherramientas: soporte de base di // número de estaciones de herramientas: 10 ea // tipo de indexación de la torreta: tipo servo accionado // tiempo de indexación de la torreta - estación completa: 1. 9 // od tamaño de herramienta: 32x32 mm // max. Tamaño de la barra de mandrinar: Ø60 mm // velocidad de avance rápido x, z - eje: 16/20 m/min // husillo a bolas (diámetro x avance) - eje x: 40 x 8 mm // husillo a bolas (diámetro x paso) - eje z: 50 x 10 mm // potencia del servomotor x, , eje z: 4,0 / 7,0 kw
      • Beneficios cualitativos de la máquina:
        • - Kit de portaherramientas y manguito de taladrado
        • - Sistema operativo sencillo
        • - Doosan ez guide i
        • - Contrapunto programable
        • - Bomba de refrigerante 4 kw 1,0 mpa 30l/min
        • - Colocador de herramientas automático
        • - Torre de señales
        • - Desnatador de aceite
        • - Control de carga de herramientas doosan
        • - Roscado de velocidad arbitraria mordazas duras templadas y rectificadas

      Más información

      • - Potencia de control: 3Ph-AC220V/50Hz // Capacidad de potencia requerida: 42,25 kVA // Suministro de aire comprimido, presión: 0,5 MPa // Tamaño de la unidad de visualización 15" en color // Transformador de potencia eléctrica 380V - 220V

    *Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
