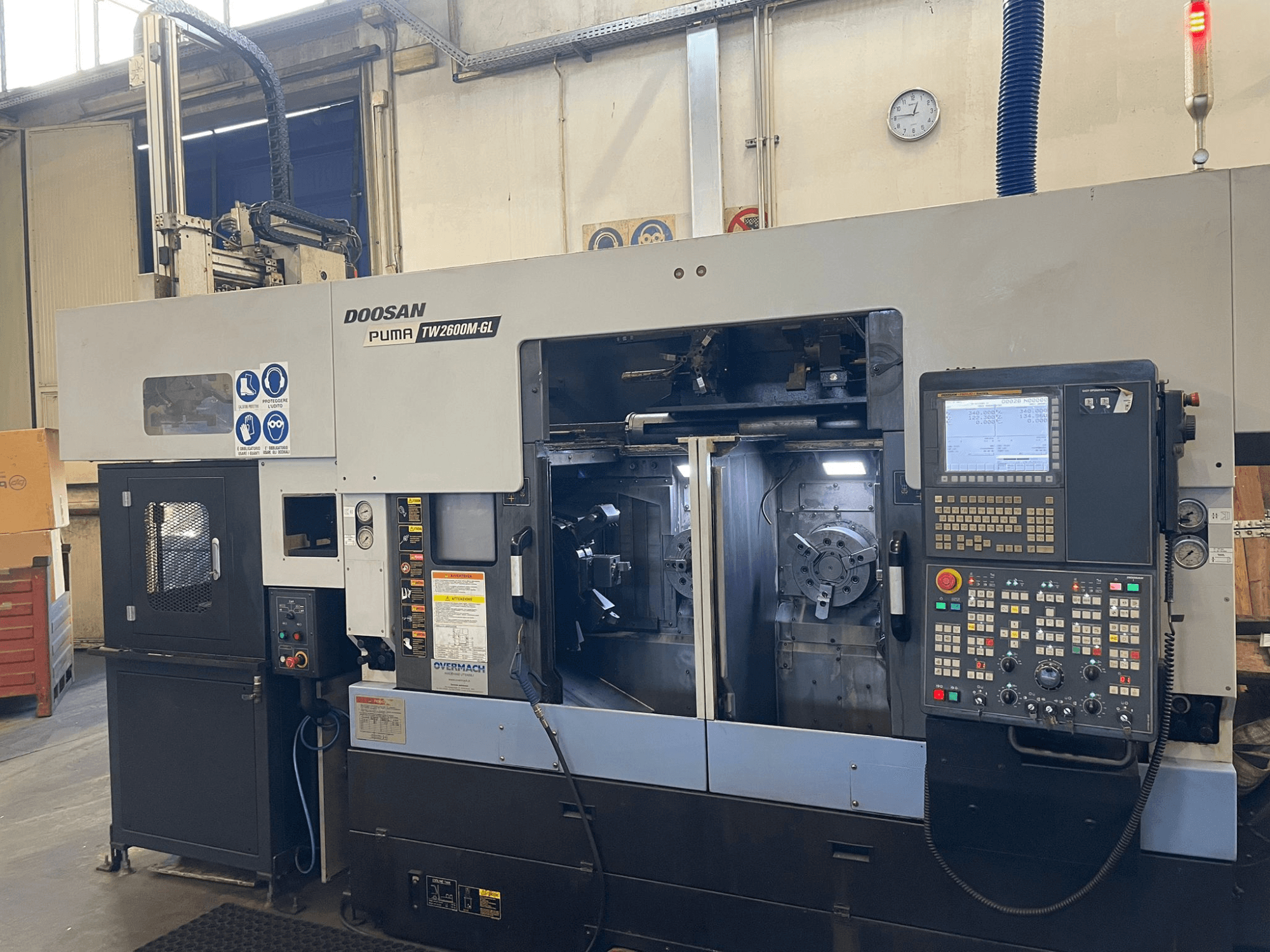

DOOSAN - TW2600 M-GL IT-TUR-DOO-2017-00006

• Control: Doosan-Fanuc i-Series (FANUC digital, Manual Guide i, memoria ampliada 512+512 KB, Ethernet, RS-232C, USB, roscado rígido, memoria de desplazamiento de herramienta, control de avance)

• Construcción: Bancada de fundición, estructura doble separada (izquierda/derecha), inclinación 0

Husillos y capacidad

• Nariz de husillo: ASA A2-6

• Diámetro del mandril: Ø 255 mm (configuración de doble mandril)

• Capacidad de barra: Ø 66 mm

• Diámetro máximo de torneado Ø 350 mm

• Longitud máxima de torneado: 245 / 274 mm

• Precisión de posicionamiento de los ejes C1/C2: ±0,001° (indexación hidráulica)

• Distancia entre centros de husillo 450 mm

• Carga máxima por husillo: 260 kg

Ejes y avances

• Recorridos: X1/X2 = 190 mm; Z1/Z2 = 410 mm; C1/C2 = 360°.

• Avance rápido (X1/Z1, X2/Z2): 24 / 24 m/min

• Avance de corte (X1/Z1, X2/Z2): 12 / 12 m/min

• Avance del eje de rotación (C1/C2): 33 rpm

Torretas

• Torreta derecha: Torreta motorizada BMT-55P, 12 estaciones (todas accionadas), velocidad máxima de la herramienta 5.000 rpm, motor de la herramienta accionada 5,5 / 3,7 kW

• Interfaz de herramientas: Mango de herramienta 25 × 25 mm; barra de mandrinar Ø 40 mm

• Indexación: 0,2 s por estación, servo indexación con sujeción hidráulica

Equipamiento adicional

• Cargador de pórtico tipo A1:

  • Capacidad de carga: máx. 6 kg

  • Diámetro de la pieza Ø 25 a Ø 125 mm

  • Longitud de la pieza: 20-100 mm

  • Recorridos de eje (X/Y/Z): 710 / 215 / 220 mm

  • Duración típica del ciclo de carga/descarga: 9 s

  • Presión de aire de funcionamiento: 5-6 bar

• Almacén de piezas (sistema de recirculación de palets, tipo A1):

  • Número de palets: 14

  • Max piezas por palet: 15

  • Capacidad total: hasta 210 piezas

• Paquete de herramientas para ambas torretas

  • Portaherramientas axial: 3 + 3

  • Portaherramientas radiales: 1 + 1

  • Portaherramientas motorizados: 2 + 2

  • Manguitos de reducción: ER-25, Ø 25 mm

• Sistema de refrigeración de alta presión

• Transportador de virutas y protección contra salpicaduras
