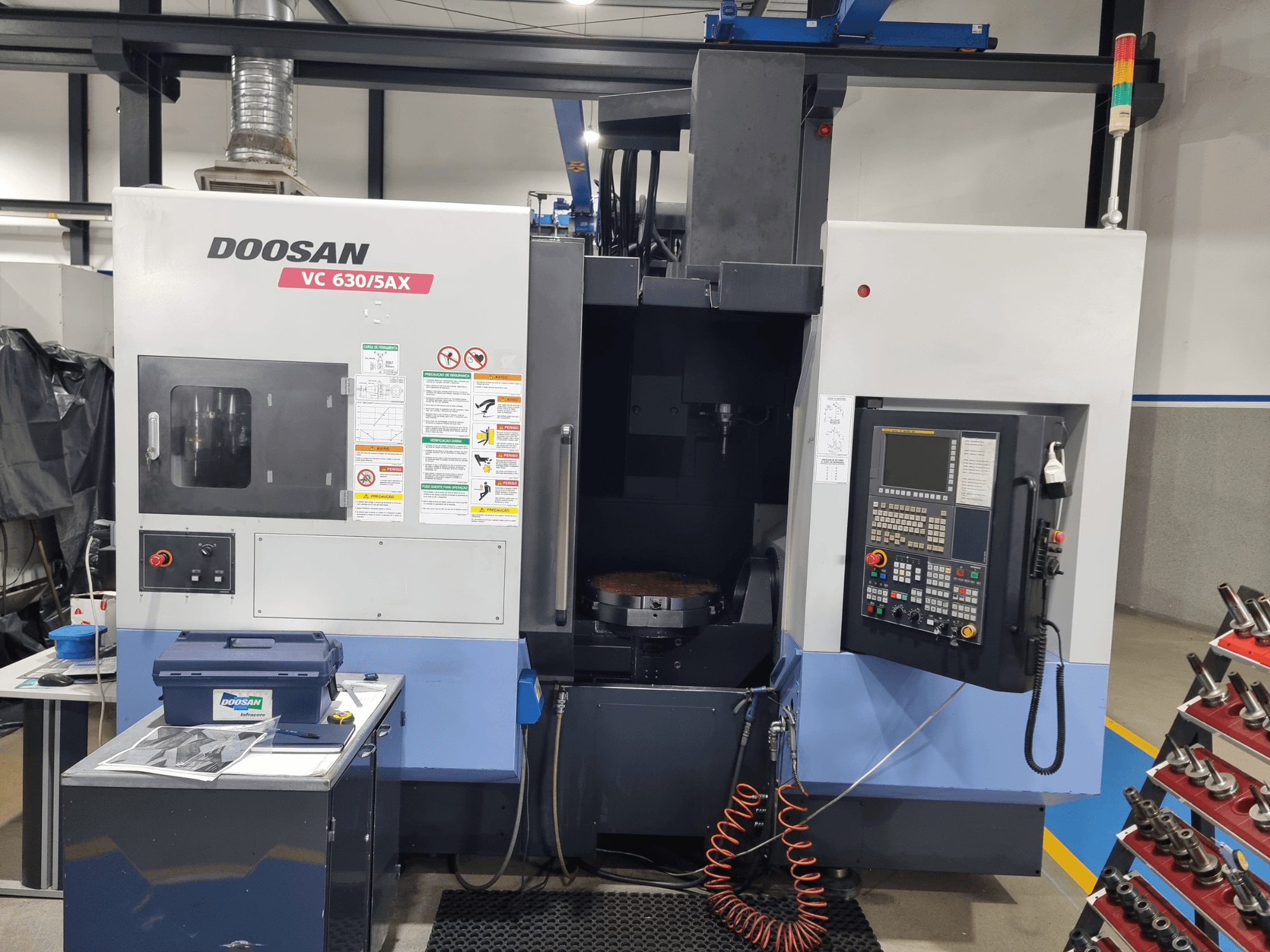

DOOSAN - VC 630/5AxPT-MIL-DOO-2013-00002

Recorridos: A (inclinación) +30° a -120°; C (rotación) 360°

Distancia entre la punta del husillo y la mesa: de serie, de 160 a 680 mm; con APC, de 210 a 730 mm

Distancia entre el centro del husillo y la guía de la columna: 220 mm

Desplazamiento rápido: X/Y/Z 40/40/36 m/min; A/C 20/30 rpm

Avance de corte: X/Y/Z 18 000 mm/min; A/C 7 200 grados/min

Mesa: Ø 630 mm (estándar); palé APC 500 x 500 mm

Pieza máxima: 500 kg; dimensiones estándar Ø730 x 500 mm; con APC Ø730 x 450 mm

Indexación mínima de la mesa: 0,001°

Husillo: integrado; 12 000 rpm; ISO n.º 40 7/24 BIG-PLUS (HSK-A63 opcional)

Par máximo del husillo: 204 N·m

Potencia del motor del husillo: FANUC 22/18,5 kW

Cambiador automático de herramientas (ATC): MAS403 BT40 (opciones CAT40/DIN40); 40 herramientas (opciones: 60/81/101/121); diámetro máximo de la herramienta con ajuste: 80 mm; sin ajuste: 125 mm; longitud máxima de la herramienta: 300 mm; dirección fija; tiempo de cambio de herramienta a herramienta: 1,0 s; tiempo de cambio de pieza a pieza: 8,5 s
