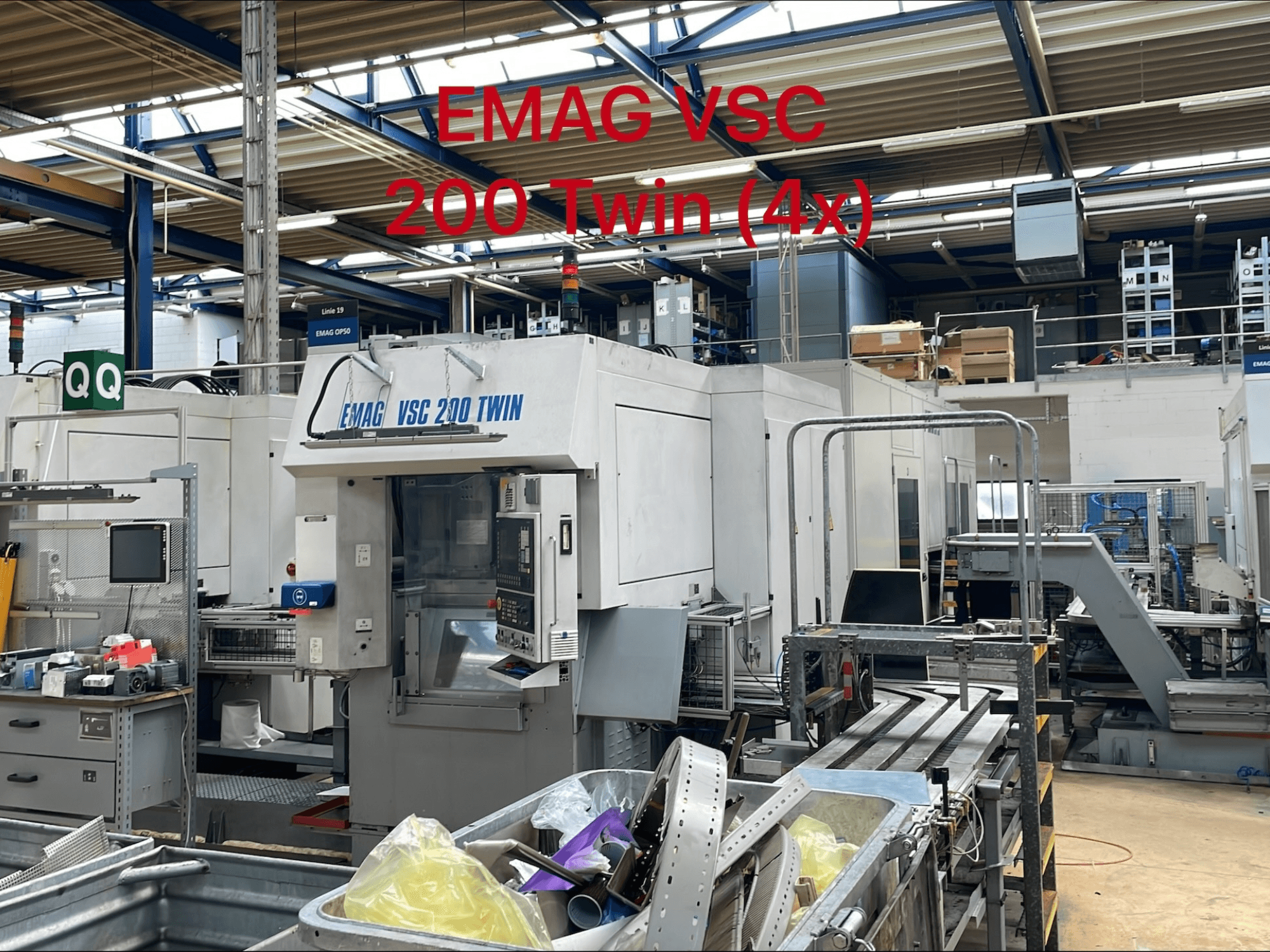

EMAG - VSC 200 TWIN OP 50 CH-TUR-EMA-2005-00002

• Tipos de operación: OP 50

• Tipo de máquina: EMAG VSC 200 TWIN

• Tipo de producción: Producción de series medianas y grandes

• Número de husillos: 2

• Mecanizado simultáneo de dos piezas: Sí

• Accionamientos independientes de los ejes X y Z: Sí

• Sistemas de medición independientes: Sí

• Herramientas Accionadas: Sí

• Diámetro máximo del mandril: 200 / 250 mm

• Diámetro de giro: 260 mm

• Tiempo de carga: 2-4 s

• Brida de husillo: DIN 55 026 Tamaño 6

• Diámetro del rodamiento del husillo delantero: 100 mm

• Tipo de accionamiento principal: Motor asíncrono

• Potencia del husillo (40% ciclo de trabajo): 39 kW

• Potencia del cabezal (100% ciclo de trabajo): 28 kW

• Par (40% ciclo de trabajo): 460 Nm

• Par (100% ciclo de trabajo): 340 Nm

• Potencia máxima disponible a partir de: 800 rpm

• Avance rápido eje X: 45 m/min

• Avance rápido eje Z: 30 m/min

• Fuerza de avance X/Z: 11 kN

• Diámetro del husillo de bolas X/Z: 50 / 40 mm

• Tipo de torreta: Torreta de disco

• Estaciones de herramientas: 2 × 8

• Portaherramientas estándar: DIN 69 880

• Diámetro del mango de la herramienta: 40 mm

• Tiempo de indexación de la torreta: 0,3 s

• Material de la bancada de la máquina: Hormigón polímero MINERALIT

• Sistema automático de carga del pick-up: Sí

• Carga y descarga automática de piezas: Sí

• Sujeción vertical de piezas: Sí

• Tensión de funcionamiento: 400 V

• Tensión de control CC: 24 V

• Tensión de control CA: 230 V

• Frecuencia: 50 Hz

• Carga conectada: 66 kW

• Protección por fusible: 160 A

• Norma eléctrica: VDE 0113

• Sistemas de control disponibles: FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX

• Manipulación de piezas: Automatización de recogida basada en cinta transportadora

Las especificaciones técnicas pueden variar ligeramente, ya que se trata de máquinas fabricadas a medida.
