EMCO - E45AT-TUR-EMC-2019-00001

• Conexión: KK5 (DIN 55026)

• Capacidad de la barra: 45 mm

• Potencia de accionamiento: 13 kW

• Rango de velocidad: 0–6300 rpm

• Eje C en el husillo principal

Torre de herramientas

• VDI30 axial de 12 posiciones

• Lógica direccional para hasta 6 herramientas motorizadas

• Herramientas motorizadas: máx. 4 kW / máx. 16 Nm

• Velocidad de las herramientas motorizadas: 0–5000 rpm

Contrapunto

• Programable, accionado hidráulicamente

• Fuerza de sujeción máxima: 6000 N

• Cono Morse: MK4

• Cilindro de sujeción hueco con tubo de tracción incluido

Control y software

• SINUMERIK 828D OPERATE

• Programación por diálogo SHOPTURN

• Interfaz USB

• Red / Ethernet

• Monitor TFT en color de 10,4"

• Simulación en 3D

Características de los soportes y de la máquina

• Iluminación de la máquina

• Sistema de refrigeración con bomba incluida (3,5 bar)

• Unidad hidráulica

• Interfaz para transportador de virutas

• Certificado CE

• Documentación

Medición de herramientas (E45)

• Brazo de medición fijado en la zona de trabajo

• Medición de herramientas en la torreta

• Tiempos de configuración reducidos / medición precisa / rentable

Sujeción de la pieza

• Mandril de 3 mordazas KK5

• Velocidad máxima: 6300 rpm

• Diámetro: 20 mm

• Mordazas blandas + duras

Otros (relacionados con la máquina)

• Pistola de agua

• Suministro de aire al husillo

• Separador de aceite/líquido refrigerante

• Control automático del refrigerante

• Volante electrónico

• Protector de cambio de herramienta

• Conexiones hidráulicas

• Conexiones neumáticas

• Embalaje de la máquina: palé + funda enrollable

Equipamiento adicional

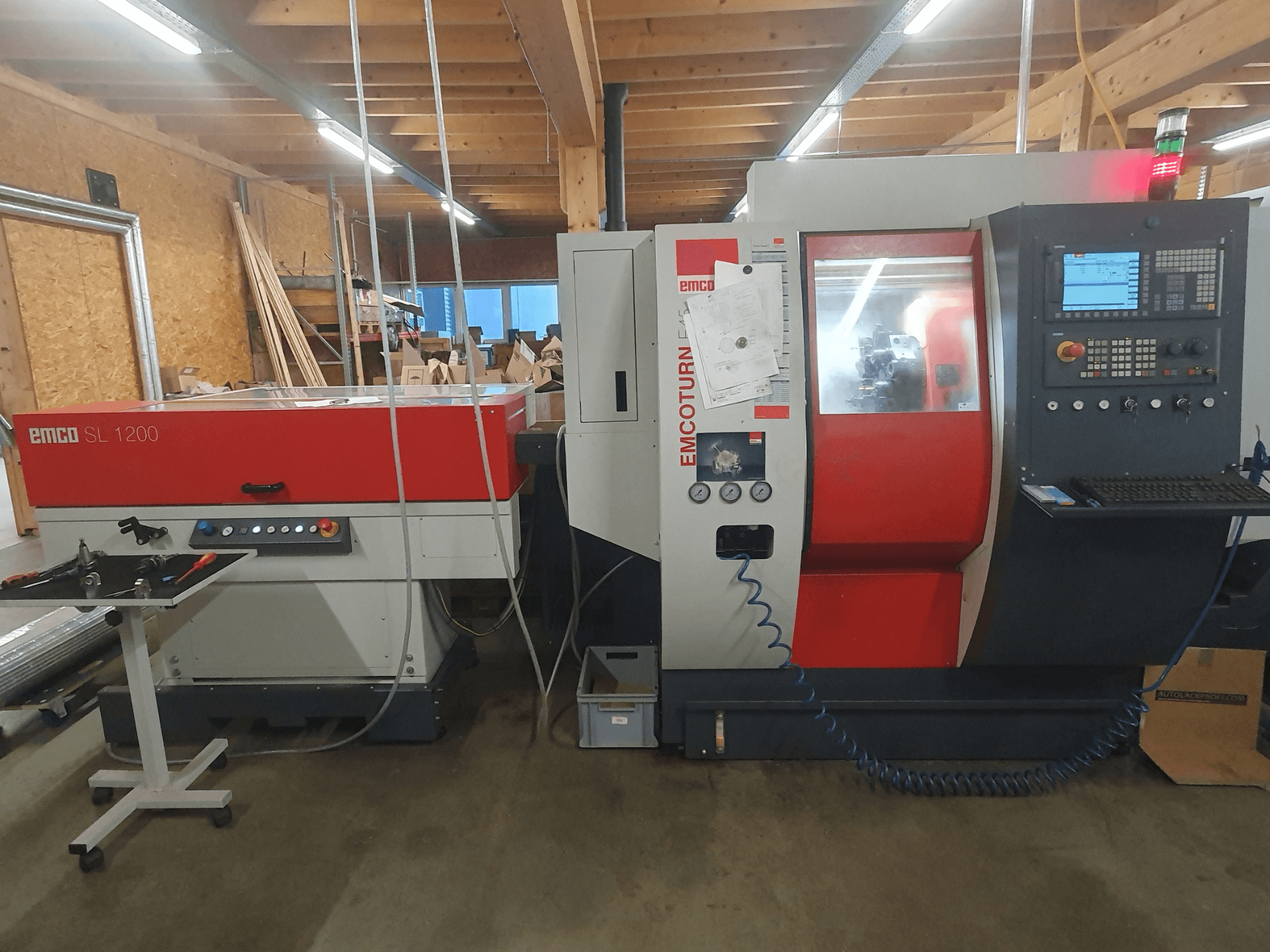

Alimentador de barras / cargador (SL1200 – según referencia)

• Longitud de la barra: 850–1200 mm

• Diámetro de la barra: Ø 8–95 mm

• Velocidad máxima de alimentación: 60 m/min

• Cambio de barra: aprox. 3 s

• Cambio de cargador: aprox. 15 s

• Área de apoyo del material: 550 × 1210 mm

• Capacidad de material: 10 × Ø 55 mm

• Lado de manejo: derecho

• Alimentación eléctrica: 240 V CC/CC

• Suministro de aire: 6 bar

• Dimensiones: 1700 × 1250 × 1090–1380 mm

• Peso: aprox. 500 kg

• Dispositivo de seguridad: CE

• Función de alta velocidad

• Documentación

Extensión del husillo (para uso con alimentador de barras)

• E45 / MT45 / HT45 → DM45

• Para husillo de 45 mm

• Barras cortas de hasta 1100 mm

• Con manguitos reductores (3 unidades)

• Necesaria para su uso con el SL1200

Transportador de virutas

• Transportador de cinta con bisagras

• Altura de descarga: 1200 mm

Unidad de refrigeración a alta presión

• 14 bar / 50 Hz

• Bomba de alta presión adicional

• Para herramientas con refrigerante interno

• Interfaz y software

Interfaz para robot

• Interfaz PROFI-NET

• Señales de 24 V

• Desbloqueo de seguridad

• Cambio entre funcionamiento automático y manual

Componentes adicionales

• Teclado de PC USB (QWERTY)

• LED de estado de la máquina: verde (automático), rojo (alarma), blanco (manipulación de material)

Accesorios de instalación y montaje

• 4 amortiguadores de vibraciones

• 4× soportes de montaje

• 4× anclajes de alta resistencia

Dispositivo de recogida de piezas

• Accionamiento neumático

• Longitud máxima de las piezas: 120 mm

• Diámetro máximo: 45 mm (51 mm)

• Peso máximo: 2 kg

• Caja de recogida / cinta transportadora
