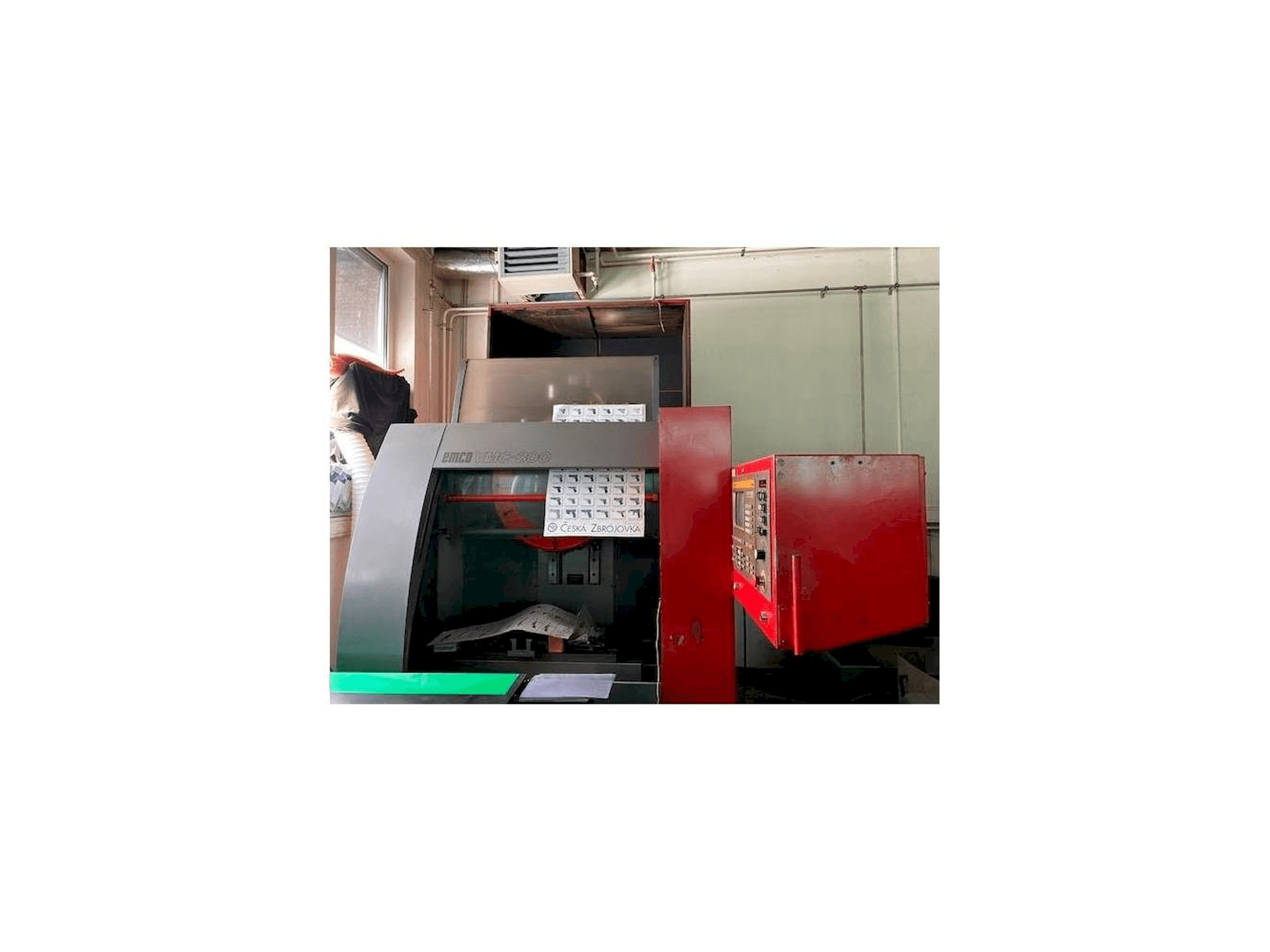

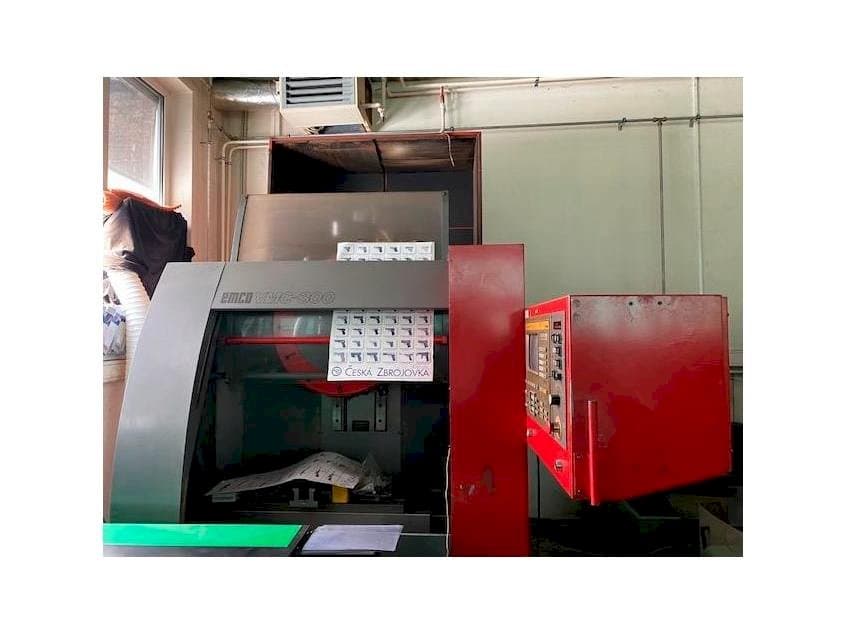

EMCO - VMC 300AT-MIL-EMC-2003-00001

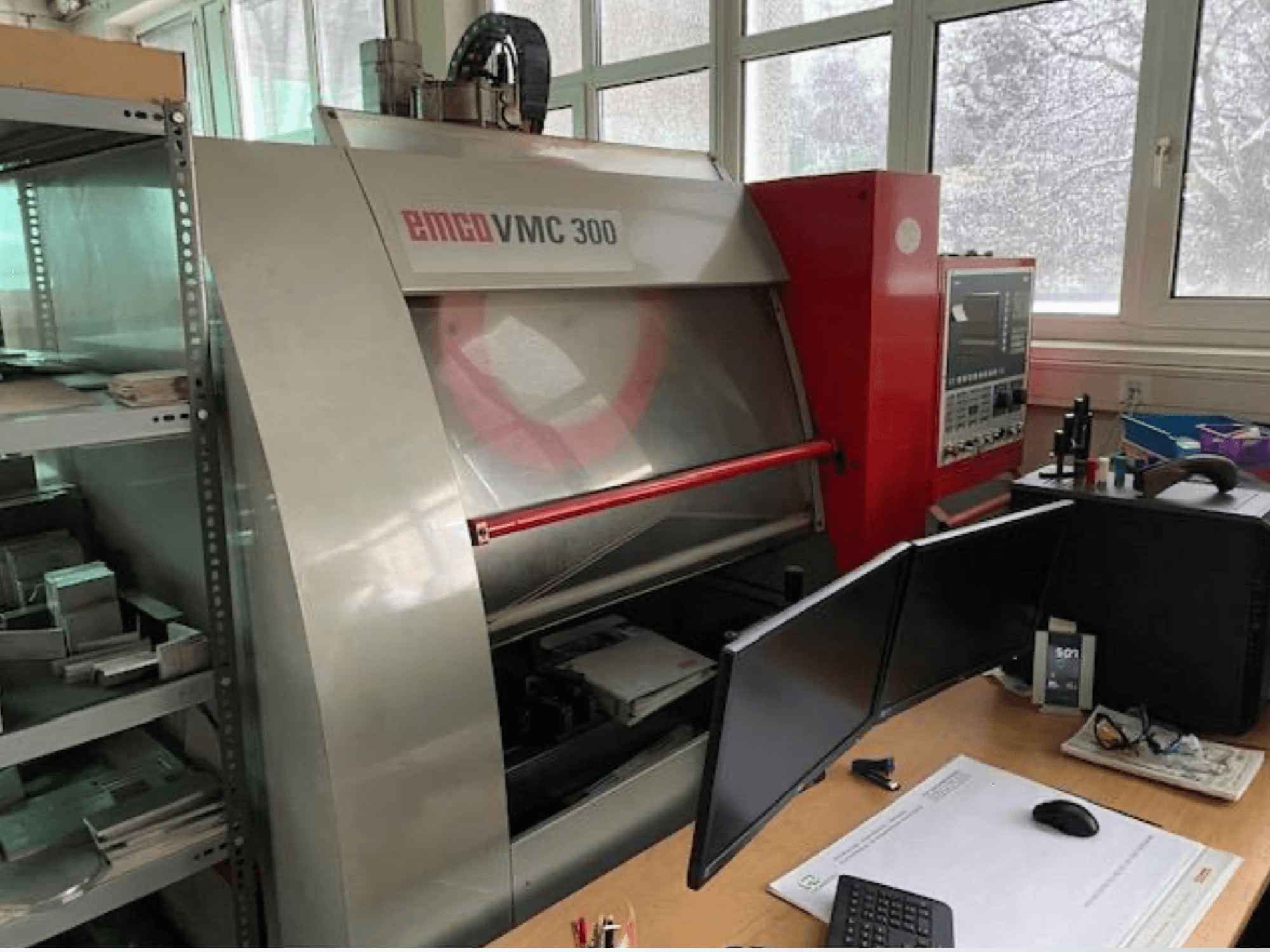

• Hay 2 unidades disponibles (una más nueva y otra más antigua) con marcas de control diferentes

• Distancia desde la punta del husillo hasta la mesa: 210 – 450 mm

• Número de ranuras en T: 3

• Ancho de las ranuras en T: 14 mm

• Distancia entre ranuras en T: 100 mm

• Diámetro del cojinete del husillo: Ø60 mm

• Tipo de rodamiento: rodamiento de bolas de contacto angular

• Conicidad de la herramienta: SK40 (DIN 69871 / ISO 7388-I)

• Perno de tracción: M16 (DIN 69872 / ISO 7388-II)

• Sujeción automática de la herramienta

• Fuerza de sujeción de la herramienta: 6.000 N

• Saliente del husillo: 330 mm

• Potencia del motor del husillo: 9 / 11 kW (ciclo de trabajo del 100 % / 60 %)

• Velocidad opcional del husillo: 0 – 8.000 rpm

• Par máximo: 100 Nm (5.000 rpm) / 78 Nm (opción de 8.000 rpm)

• Nivel de ruido: 72 dB(A) a 5.000 rpm

• Capacidad de fresado en acero (16MnCr5 – 790 N/mm²): 220 cm³/min

• Capacidad máxima de taladrado en acero: Ø25 mm

• Capacidad máxima de roscado en acero: M20

• Servoaccionamientos de CA con husillos de husillo a bolas

• Velocidad de avance (X/Y/Z): 0,01 – 12 000 mm/min

• Desplazamiento rápido (X/Y/Z): 12 m/min

• Fuerza de avance X/Y: 6.000 N

• Fuerza de avance en Z: 8.800 N

• Resolución: 0,001 mm

• Portaherramientas: tipo tambor con lógica direccional

• Cambiador automático de herramientas

• Peso total máximo de las herramientas en el almacén: 36 kg

• Diámetro máximo de la herramienta: 100 mm

• Longitud máxima de la herramienta: 220 mm

• Tiempo de cambio de herramienta: T1: 5,8 s / T2: 3,9 s / T3: 3,9 s

• Tiempo de viruta a viruta (VDI 2852): T1: 8,9 s / T2: 7,0 s / T3: 7,0 s

• Capacidad del depósito de refrigerante: 100 L

• Caudal de la bomba de refrigerante: 10 L/min

• Presión máxima del refrigerante: 3,7 bar

• Suministro de refrigerante: 4 boquillas externas

• Lubricación centralizada automática para guías y husillos de husillo de bolas

• Cojinetes del husillo principal lubricados con grasa

• Alimentación eléctrica: 3/PE ~ 400 V / 50–60 Hz

• Fluctuación máxima de tensión: +5 % / -10 %

• Carga conectada: 15 kVA

• Corriente nominal: 22 A

• Corriente máxima: 25 A

• Fusible principal: 35 A (de acción lenta)

• Potencia de cortocircuito requerida: 1600 kVA

• Presión del sistema neumático: 5 – 10 bar

• Caudal mínimo de aire: 750 L/min

• Consumo medio de aire: 180 L/min

Equipamiento adicional

• Cambiador automático de herramientas de 12 posiciones

• Sistema de lubricación centralizada automático

• Sistema de refrigeración con 4 boquillas externas

• Sistema automático de sujeción de herramientas

• Interfaz de husillo SK40

Ventajas de la máquina:

• Cambiador automático de herramientas de 12 posiciones de gran fiabilidad

• Sistema de lubricación automática integrado para guías y husillos de husillo de bolas
