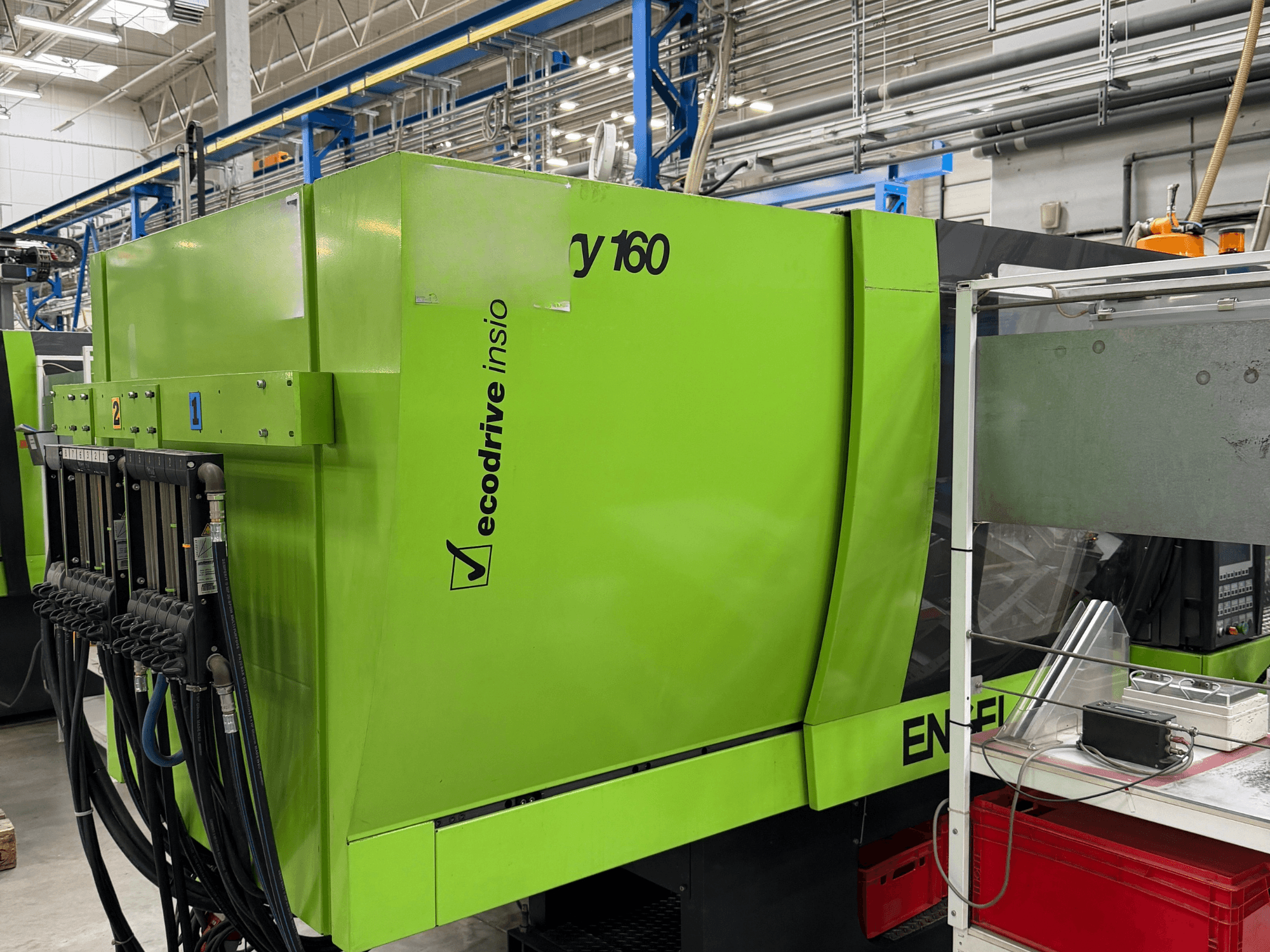

Engel - Victory 500/160 techCZ-INJ-ENG-2013-00001

Unidad de inyección: 500

Relación L/D: 20

Sistema hidráulico: ECODRIVE SHV1 (bomba servo de alta dinámica)

Conexión eléctrica: 3 x 400 V + N + PE, 50 Hz

Carga nominal conectada: aprox. 102 kW

Sistema de cierre: sistema de cierre ENGEL patentado, sin barras de cierre y totalmente hidráulico

Centrado: 160 mm

Ejector: Ejector central

Extractores hidráulicos de núcleo: 2 en la placa móvil

Control neumático de las válvulas del molde: FESTO de doble vía, hasta 16 bar

Calentamiento del molde: 8 zonas de control

Ejecución del cilindro/tornillo: cilindro M3 resistente a la abrasión y la corrosión (hasta 350 °C), tornillo endurecido S8 (Ø 35 mm, L/D 20), válvula antirretorno R9b

Boquilla abierta: rosca de brida M28 x 1,5, radio 15 mm, diámetro interior 4 mm

Control de temperatura del molde: regulador de caudal de 0–10 l/min con 12 circuitos (2 x 6 circuitos)

Capacidad del depósito hidráulico: principal, aprox. 330 l; de aspiración, aprox. 130 l

Interfaces: interfaz para dispositivo de coloración; RS-485 para unidades de control de temperatura; interfaz para robot Euromap 67 / AN-146; interfaz para Priamus PDDI 8903D1 y 8903E2

Idiomas: checo y alemán
