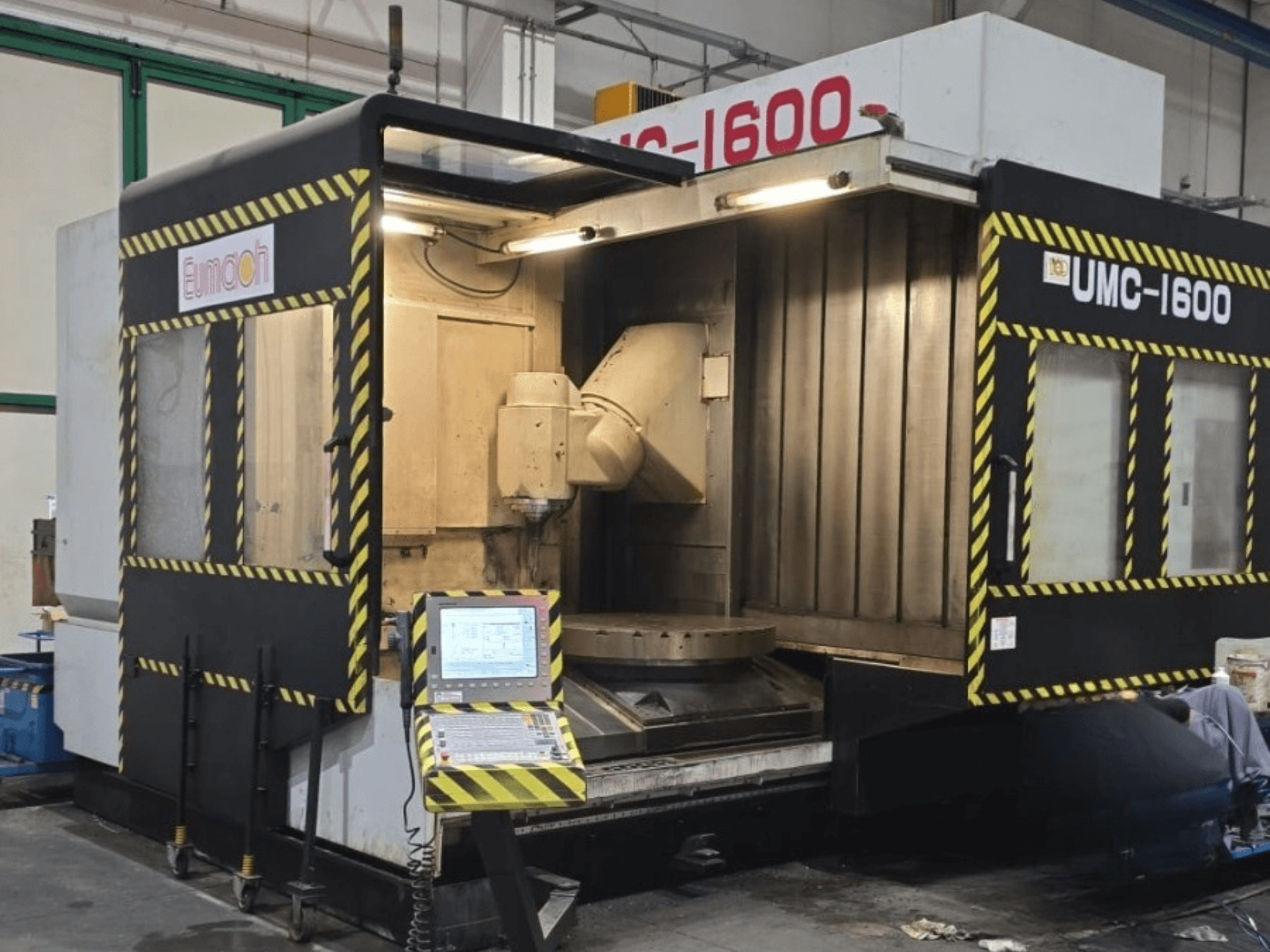

Eumach - UMC-1600IT-MIL-EUM-2020-00001

• Certificación CE: Sí

Recorridos y avances

• Rango de giro del eje B: de +10° a −190°

• Rotación del eje C: 360°

• Desplazamiento rápido X/Y/Z: 24 / 24 / 24 m/min

• Avance de corte X/Y/Z: 20 / 20 / 20 m/min

Mesa giratoria (eje C)

• Diámetro de la mesa: Ø1 320 mm

• Velocidad máxima de la mesa: 30 rpm

• Incremento mínimo de indexación: 0,001°

• Accionamiento: motor de par de accionamiento directo

• Ranuras en T: 13 ranuras, tamaño 18H, paso de 100 mm

• Altura de la mesa desde el suelo: 1.085 mm

Cabezal giratorio (eje B)

• Accionamiento: motor de par de accionamiento directo

• Tiempo de giro vertical ↔ horizontal: 3 s

• Rango de giro: +10° / −190°

Husillo

• Potencia S1/S6: 37,4 / 54 kW

• Par S1/S6: 170 / 390 Nm

• Diámetro del cojinete delantero del husillo: 100 mm

• Distancia entre el centro del husillo y la columna: 1.105 mm

• Conicidad del husillo: pendiente de confirmación (la documentación indica como posibles las normas HSK-A100, BT, CAT y SK50)

Distancias de trabajo

• Distancia vertical desde la punta del husillo hasta la superficie de la mesa: 150–1 200 mm

• Distancia horizontal entre el centro del husillo y la superficie de la mesa: 100–1 150 mm

• Distancia vertical desde la punta del husillo hasta el centro de la mesa: de −300 a 960 mm

• Distancia horizontal entre el centro del husillo y el centro de la mesa: de −250 a 1 010 mm

Cambiador automático de herramientas

• Tipo: brazo de levas

• Diámetro máximo de la herramienta: Ø150 mm

• Longitud máxima de la herramienta: 350 mm

• Posición de cambio de herramientas: horizontal

Guías y husillos de bolas

• Dimensiones de las guías lineales X/Y/Z: 55 / 55 / 55 mm

• Número de rieles de guía X/Y/Z: 4 / 2 / 2

• Número de bloques de guía X/Y/Z: 8 / 4 / 6

• Diámetro de los husillos de bolas X/Y/Z: Ø55 / Ø55 / Ø63 mm

• Paso de los husillos de bolas X/Y/Z: 16 / 12 / 12 mm

Datos eléctricos

• Tensión: 400 V

• Frecuencia: 50/60 Hz

• Carga conectada: 80 kVA

El esquema confirma las dimensiones de instalación

Características y opciones integradas

• Mecanizado simultáneo en 5 ejes

• Cabezal giratorio del eje B de accionamiento directo

• Mesa giratoria del eje C de accionamiento directo

• Control HEIDENHAIN iTNC 530 HSCI con interfaz RS-232

• Escalas lineales en los ejes X, Y y Z

• Codificadores rotativos en los ejes B y C

Pendiente de confirmación (información de la máquina)

• Conicidad exacta del husillo

• Horas de funcionamiento

• Horas de funcionamiento del husillo

• Confirmación de que el almacén de 60 herramientas y todo el equipamiento indicado están instalados en esta máquina concreta

Equipamiento adicional

• Transportador de virutas de cadena

• Dos sinfines de virutas de tipo tornillo

• Protector contra salpicaduras completo con techo (carcasa)

• Sistema de refrigeración programable

• Soplado de aire en el husillo

• Enfriador de agua del husillo (chiller)

• Luz de trabajo

• Luz de estado de la máquina

• Manuales de la máquina y de control

• Caja de herramientas

• Aproximadamente 40 portaherramientas HSK-100 incluidos con la máquina.

Pendiente de confirmación (accesorios)

• Refrigerante a través del husillo (CTS)

• Sonda de contacto (palpado de la pieza)

• Sistema de medición de herramientas (ajustador de herramientas)

• Lista completa de portaherramientas y accesorios incluidos
