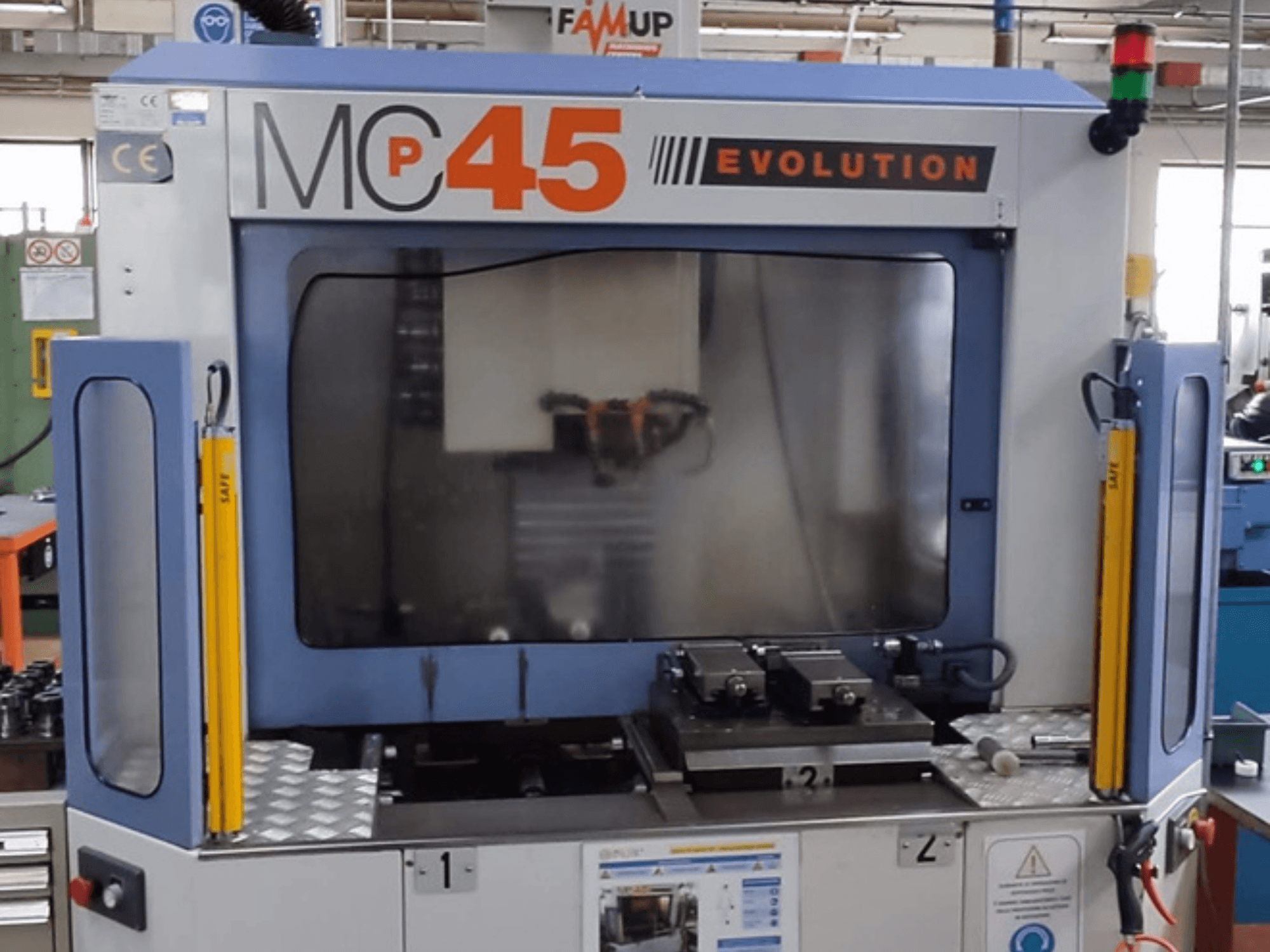

FAMUP - MCP 45 EIT-MIL-FAM-2004-00001

Palet / mesa

• Tamaño de la mesa: 400 x 300 mm

• Ranuras en T: 2 x 14 x 80 mm

• Taladro central Ø50 H6

• Tiempo de cambio de palet: 8 s

Husillo

• Potencia del motor S6 40%: 5 kW

• Potencia continua S1: 3,7 kW

Rendimiento del eje

• Avance de trabajo X/Y/Z: 10.000 mm/min

• Avance rápido X/Y/Z: 30.000 mm/min

• Empuje de trabajo S1 X/Y: 2.000 N

• Empuje de trabajo S1 Z: 3.300 N

Sistema de medición

• Sistema de medición indirecto

Precisión

• Precisión de posicionamiento X/Y/Z: ±5 µm

• Repetibilidad X/Y/Z: ±1,5 µm

• Precisión de inversión: 3 µm

Cambiador de herramientas

• Selección de herramienta: Aleatorio

• Diámetro máx. de herramienta Ø63 mm

• Longitud máx. de herramienta: 150 mm

• Tiempo de cambio de herramienta: 1,7 s

• Tiempo de viruta a viruta: 2,5 s

Datos generales

• Potencia total instalada: 10 kW
