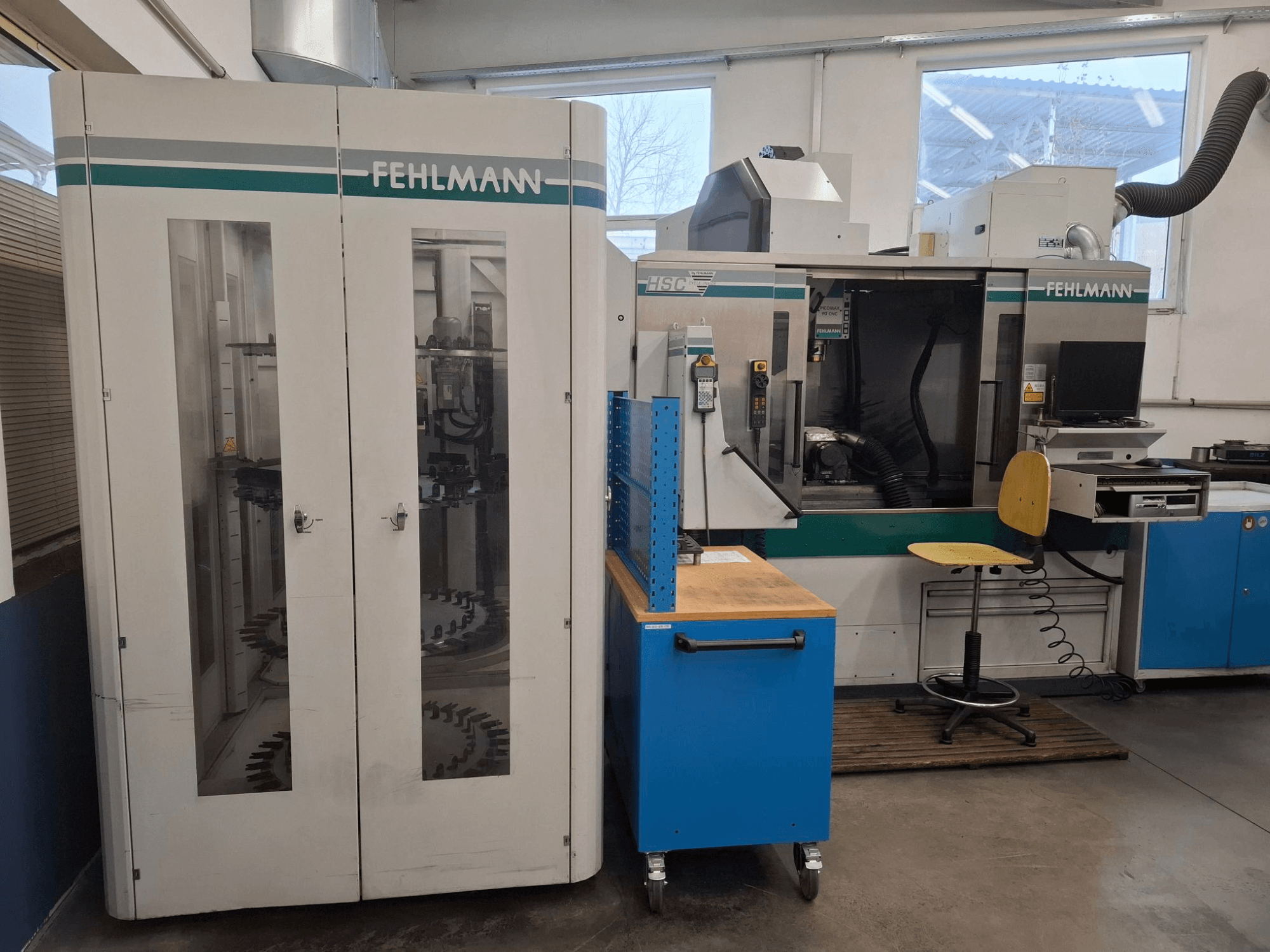

FEHLMANN - PICOMAX 90-HSC + Erowa automationCZ-MIL-FEH-2005-00001

• Dimensiones de la mesa: 1260 x 490 mm

Equipamiento adicional

• incluye automatización EROWA Robot Multi

• Posición 20 (n.º de artículo 3391-176): 1 u. Control de trayectoria continua Heidenhain iTNC 530M (versión básica estándar) Posición 30 (n.º de artículo 3360-181): 1 unidad. Opción de software 1 para iTNC 530M (mecanizado con mesa giratoria en mm/min, programación de contornos en la superficie del cilindro, inclinación del plano de trabajo, incluida la interpolación circular en 3 ejes) Posición 40 (n.º de artículo 3360-182): 1 u. Opción de software 2 para iTNC 530M (mecanizado 3D: movimiento suave, compensación de herramienta 3D, TCPM, interpolación lineal en 5 ejes, splines, tiempo de procesamiento de bloque de 0,5 ms) Posición 50 (n.º de artículo 3391-211): 1 u. Sistema de sujeción estándar, posición 60 (n.º de artículo 3390-220): 1 ud. Mesa de máquina de 1260 x 490 con 9 ranuras en T 12H8, distancia de 50 mm. Posición 70 (n.º de artículo 3391-240): 1 ud. Sistema de cambio de herramientas con 28 ranuras de almacén HSK-E50, posición 80 (n.º de artículo 3390-270): 1 u. Cerramiento lateral de la zona de mecanizado fabricado en chapa de acero inoxidable, con puertas correderas de amplia apertura en la parte frontal y paneles de policarbonato. Incluye 2 luces antiestroboscópicas. Puerta lateral derecha con apertura manual u opcionalmente automática. Posición 90 (n.º de artículo 3390-272): 1 ud. Puerta lateral derecha con ventana, con cerradura. Posición 100 (n.º de artículo 3390-275): 1 ud. Puerta automática de la cabina, a la izquierda de la P90, para la carga de piezas. Incluye 2 cilindros neumáticos, guías, válvula de control y circuito de control para el control CNC. Posición 110 (N.º de artículo 3390-288): 1 u. Recinto completo de la zona de mecanizado hacia la parte superior (32/28 herramientas), con hueco con cerradura para grúa de carga. Partida 120 (n.º de artículo 3360-506): 1 unidad. Función ampliada de ahorro energético mediante temporizador electrónico. Conmutación automática a modo de espera de los accionamientos de la máquina tras la finalización de los programas NC y el reinicio de la instalación. Partida 130 (n.º de artículo 3360-842): 1 unidad. Sistema de extracción de neblina de aceite para el área de mecanizado. Posición 140 (n.º de artículo 3390-851): 1 unidad. Sistema de refrigeración estándar de 3 bar / 30 l/min con 2 bombas sumergibles, cajón de virutas, filtro adicional de virutas finas y filtro de malla elástica. Depósito de refrigerante con capacidad de 240 l. Partida 150 (n.º de artículo 5130-101 Especial): 1 unidad. Preparación para sistema de lubricación de cantidad mínima. Mangueras tendidas a través del cabezal de la máquina hasta el husillo. Conmutable mediante funciones M. Posición 160 (n.º de artículo 3363-872): 1 unidad. Sistema de palpador táctil 3D Renishaw MP 40, incl. inserto para husillo HSK E50, palpador de Ø 6 mm, transmisión de señal inalámbrica mediante sistema de infrarrojos. Autocalibración con radiación de 360°. Posición 170 (n.º de artículo 3390-877): 1 unidad. Sistema láser NT para la medición y supervisión de alta precisión de herramientas de D 0,15 a 63 mm. Medición integrada en ciclos del diámetro y la longitud, así como de la estabilidad del contorno. Incluye alineación y comprobación automáticas de la mesa portaherramientas CNC. Posición 180 (n.º de artículo 3360-918): 1 u. Ajustes FEHLMANN HSC (ciclo 327) para la optimización dinámica de los accionamientos de los ejes digitales. Pos. 190 (n.º de artículo 4875-114): 1 unidad. Unidad automática de indexación y giro CNC ATS 160 CNC-SDKD--ITSPC en versión digital con mandril de sujeción rápida Erowa ITS Power Chuck. Altura del centro: 160 mm. Rango de giro: de +18° a -5°. Diámetro máximo de la pieza de trabajo: 300 mm. Peso máximo de la pieza de trabajo: 50 kg. Par de sujeción del eje de giro: 1000 Nm. Par de sujeción del eje de indexación: 600 Nm. Peso: 110 kg. Posición 200 (n.º de artículo 3390-714): 1 u. Preparación en la máquina para el montaje de una unidad de indexación/giro CNC ATS 160 CNC-D en una Fehlmann Picomax 90 CNC. Artículo 210 (n.º de artículo 4875-787): 1 u. Mandril de prueba corto (60 mm) para comprobar el punto cero del dispositivo. Posición 220 (n.º de artículo 4875-876): 1 u. Soporte de elevación para el sistema de medición láser. Posición 230 (n.º de artículo 4875-950): 1 juego de material de fijación para mesa con ranuras en T de 12 mm. Sistema de carga de piezas EROWA Robot Multi (ERM): Posición 240 (n.º de artículo 5209-010): 1 u. Sistema de carga de piezas EROWA Robot Multi con almacenes combinables para los tipos de palés ITS50, Holder 72, ITS148 y UPC. Posición 250 (n.º de artículo 5209-020): 1 u. Brazo de sujeción RCS I fijo. Partida 260 (n.º de artículo 5208-031): 1 unidad neumática para el control del mandril n.º 1 en la mesa de la máquina n.º 1. Posición 270 (n.º de artículo 5209-040): 1 u. Pinza RCS para ITS 50. Posición 280 (n.º de artículo 5209-100): 4 u. Placa de cargador para ITS 50, soporte 72, vertical, máx. 6 placas con 30 portelectrodos cada una; tamaño máximo recomendado de la pieza de trabajo: aprox. 100 x 100 x 200. Posición 290 (n.º de artículo 5201-150): 1 unidad. Paleta de alineación ITS 115. Posición 300 (n.º de artículo 3390-295): 1 unidad. Estructura de montaje para robot con chapas de cerramiento, bandeja colectora inferior y juego de cables. Pos. 310 (n.º de artículo 5220-001): 1 unidad de FEHLMANN Milling Center Manager (MCM) versión 5 para centros de mecanizado con carga automática de piezas. Incluye equipo informático con Windows XP. Posición 320 (n.º de artículo 5220-803): 1 unidad. Consola de control MCM con cajón para teclado con cerradura y soporte para 4 herramientas HSK50. Kit de accesorios para máquinas HSC HSK-E50: Artículo 330 (n.º de artículo 8079-002): 1 u. Pasador de calibración de 12/10 mm. Artículo 340 (n.º de artículo 8520-000): 1 unidad. Limpiador de conos HSK 50. Sistema de extracción de polvo de grafito: Artículo 350 (n.º de artículo 5002-001): 1 unidad. Sistema industrial de extracción por aspiración para polvo de grafito, tipo 16.2.5, automático. Turbina de aspiración de 3,1 kW, caudal nominal de 1 680 m³/h, insonorizada a 75 dBA, depósito de 100 l. Posición 360 (n.º de artículo 5002-011): 1 u. 1 punto de aspiración a la derecha, tubería de 100 mm. Posición 370 (n.º de artículo 5002-090 Especial): 1 u. Punto de aspiración para la limpieza manual de la sala de mecanizado. Posición 380 (n.º de artículo 3390-565): 1 unidad. Unidad de refrigeración del armario de control para PICOMAX 90.
