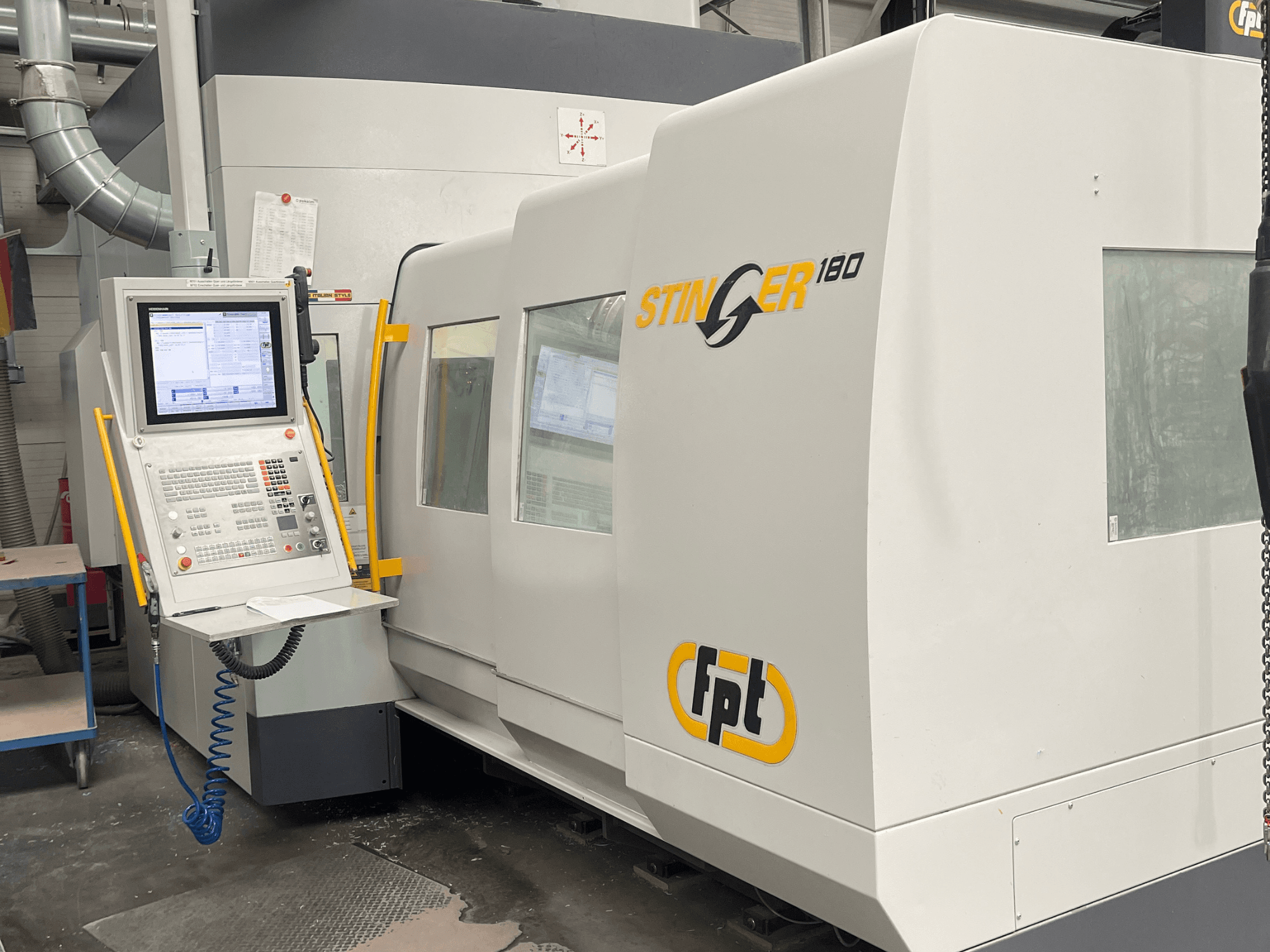

FPT - STINGER 180DE-MIL-FPT-2021-00001

- Velocidad máxima del eje de interpolación: 35 m/min

- Potencia instalada: 65 kVA

- Corriente necesaria: 93 A

- Caudal de aire del sistema neumático: 400 Nl/min

- Presión de funcionamiento neumática: 6 bar

- Longitud de la mesa giratoria: 1200 mm

- Anchura de la mesa giratoria: 1000 mm

- Capacidad de carga de la mesa: 3000 kg (distribuida de forma central y uniforme)

- Distancia entre la superficie de la mesa y el borde delantero del husillo vertical: 105 - 905 mm

- Altura libre horizontal máxima: 1430 mm

- Altura desde el suelo hasta la superficie de la mesa: 800 mm

- Ranuras en T de la mesa: 9 ranuras en T (ranura central de 18 mm H7, el resto de 18 mm H11, con una separación de 100 mm)

- Resolución de posicionamiento de la mesa: 0,0001°

- Velocidad de rotación rápida de la mesa: 7 200 °/min (20 rpm)

- Par de sujeción de la mesa: 7 500 Nm

- Precisión de posicionamiento de la mesa P: 8 s

- Precisión de repetibilidad de la mesa Ps: 4 s

- Unidad de control CNC: HEIDENHAIN TNC 640 (pantalla plana TFT en color de 19", 4 GB de RAM, 32 GB de SSD, interfaces: 1x RS-232-C, 2x Ethernet, 5x USB)

- Volante portátil: HEIDENHAIN HR520

- Tipo de husillo/cabezal: cabezal universal automático con indexación de 0,001°, motor de accionamiento directo, refrigeración por líquido

- Conicidad del husillo: HSK-A63 DIN 69893

- Velocidad del husillo: hasta 18 000 rpm

- Potencia del husillo (S1/S6): 22 / 33 kW

- Par del husillo (S1/S6): 84 / 128 Nm

- Rango de giro del eje A del cabezal: +/- 185°

- Velocidad máxima del eje A del cabezal: 30 rpm

- Par de sujeción del eje A del cabezal: 1 400 Nm

- Par máximo disponible del eje A del cabezal: 410 Nm (302 ft lb)

- Par máximo disponible del eje de la mesa: 2500 Nm (1844 ft lb)

- Cambiador de herramientas: cambiador de herramientas por cadena, 60 herramientas, posición VERT

- Longitud máxima de la herramienta: 300 / 350 mm

- Diámetro máximo de la herramienta: 75 mm

- Peso máximo de la herramienta: 10 kg

- Sonda láser: sistema de software de sonda láser RENISHAW (diámetro máximo de la herramienta: 180 mm)

- Sonda de medición de piezas: sonda de radio RENISHAW RMP40M con LP2 (100 mm de longitud, palpador de 6 mm de diámetro) y receptor RMI-Q

- Sistema de refrigeración: suministro de refrigerante interno (30 bar, 10 l/min) y externo (30 bar, 40 l/min), depósito con capacidad de 800 l, filtros de 80/60 micras

- Suministro interno de aire: aire comprimido interno de alta velocidad a través del husillo (hasta 24 000 rpm)

- Transportador de virutas: 2 transportadores de tornillo integrados con descarga hacia la derecha

- Sensor de vibraciones: sensor SRV de detección de colisiones y sobrecargas por vibraciones
