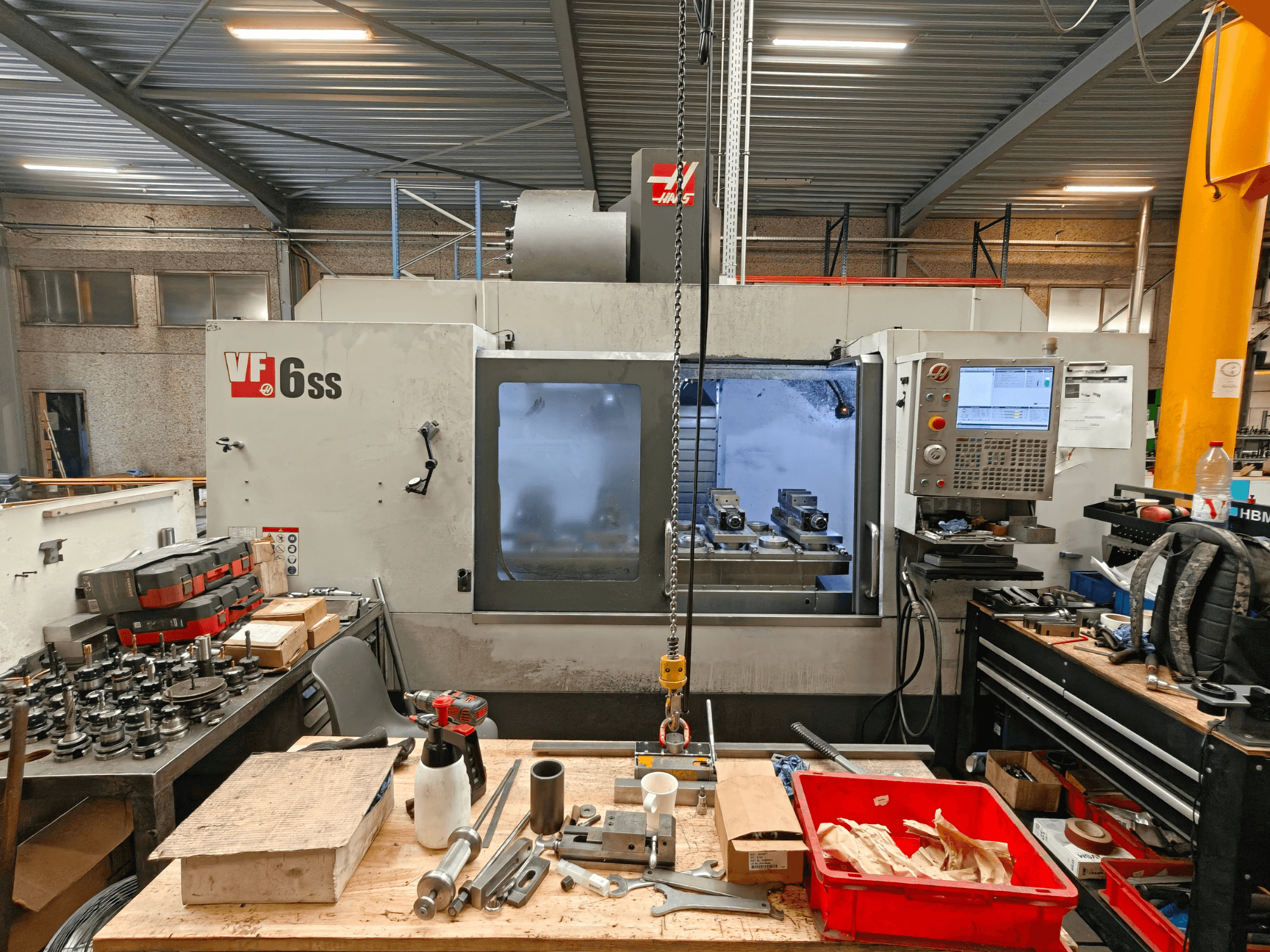

HAAS - VF-6SSBE-MIL-HAA-2016-00001

• Recorridos: X 1.626 mm; Y 813 mm; Z 762 mm; distancia entre la punta del husillo y la mesa: 102–864 mm

• Mesa: 711 × 1 626 mm; ranuras en T de 5 × 16 mm; paso de las ranuras en T de 125 mm; carga máxima de la mesa: 907 kg

• Husillo: par máximo de 122 Nm a 2.000 rpm; rodamientos ABEC Clase 7; orientación electrónica; cabezal del husillo refrigerado por agua; BT40; soplado de aire a través del husillo; botón de liberación de la herramienta

• Cambiador de herramientas:

  • De montaje lateral estándar 24+1, BT40; totalmente eléctrico y bidireccional; diámetro máximo de la herramienta: 76 mm (completo), 127 mm (compartimentos adyacentes vacíos); peso máximo de la herramienta: 5,4 kg; tiempo de cambio de herramienta a herramienta: 2,3 s; tiempo de viruta a viruta: 3,2 s

  • Opcional 40+1: tiempo de cambio de herramienta a herramienta: 2,8 s; tiempo de cambio de viruta a viruta: 3,6 s; diámetro máximo de la herramienta: 76 mm (a plena capacidad), 152 mm (con los compartimentos adyacentes vacíos)

• Velocidades de avance: avance rápido X/Y/Z 30,5 m/min; avance máximo de corte 21,2 m/min

• Motores/Accionamientos: empuje máximo de los ejes (X/Y/Z) 15 124 N; servomotores de acoplamiento directo; servomotores sin escobillas; accionamiento vectorial (Y-Δ)

• Refrigeración y lubricación: depósito de refrigerante extraíble de 360 litros; sistema de lubricación automático

• Construcción y carcasa: estructura rígida de hierro fundido; piezas fundidas triangulares de base ancha; carcasa de chapa de acero de alta resistencia; acero laminado en frío de calibre 14; diseño de carcasa de flujo libre; anchura de apertura de la puerta: 1.549 mm

• Dimensiones de la máquina y servicios: altura máxima de 3.378 mm; anchura de 5.232 mm; profundidad de 3.835 mm (con la puerta abierta); aire comprimido: 113 l/min a 6,9 bar; alimentación eléctrica: 380 VCA, trifásica, 50–60 Hz; potencia instalada: 28 kVA

• Controles/Funciones: roscado rígido; control manual remoto (RJH); supervisión de la carga de la herramienta; 5 funciones M de reserva

• Precisión/Calidad: Prueba «ballbar» al 100 % para la perpendicularidad 3D y la precisión de mecanizado

• Otros: husillo de cartucho de alta potencia; cambiador de herramientas de montaje lateral de alta velocidad (24+1); depósito de refrigerante de fácil acceso; garantía de 1 año en piezas y mano de obra

Equipamiento adicional

• Ninguno indicado (no se especifican robots, automatización, transportador de virutas, alimentador de barras ni otros accesorios externos)
