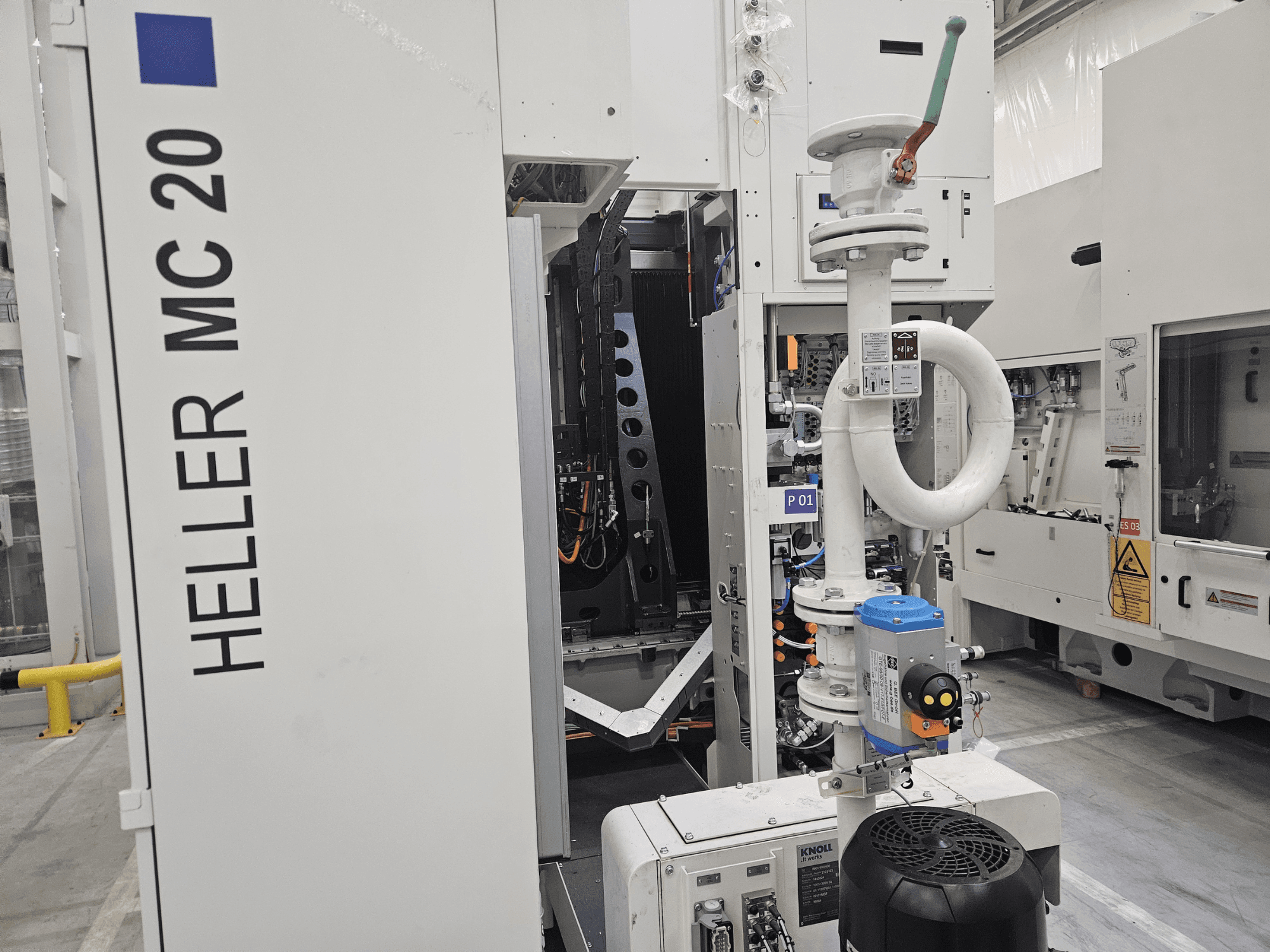

This 5-axis HELLER MC 20 was manufactured in 2019. It features a Siemens 840D sl control system, X/Y/Z travels of 800/750/800 mm, and rapid traverse rates up to 60,000 mm/min. The spindle supports HSK-A63 tools with speeds up to 16,000 rpm. Includes a 44-position tool magazine and a rotary table with a 520 mm diameter. Ideal for complex machining tasks. Contact us for more information about this machine.
Resumen
- marca: HELLER
- año: 2019
- MODELO: MC 20
- tipo de aplicación: Fresado
- Ubicación: Polonia
- tipo de máquina: Centro de mecanizado horizontal
- Marca de unidad de control: SIEMENS
Información técnica - HELLER MC 20
Unidad de Control
- Marca del control: SIEMENS
- Modelo del control: 840D sl
Dimensiones
- Altura de la máquina: 4000 mm
- Longitud de la máquina: 5300 mm
- Peso de la máquina: 13000 kg
Recorrido
- Número de ejes: 5
- Recorrido eje X: 800 mm
- Recorrido eje Y: 750 mm
- Recorrido eje Z: 800 mm
Especificación Técnica
- Peso máximo de herramienta: 12 kg
- Potencia del husillo: 34 kW
- Velocidad del husillo: 16000 RPM
Información adicional
Working area
Feed forces (X/Y/Z): 10,000 N
Speeds and dynamics
Rapid traverse X/Y/Z: 60,000 mm/min
Acceleration: X 7 m/s², Y 8 m/s², Z 6 m/s²
Spindle / machining unit (HSK-A63)
Tool interface: HSK-A63
Spindle diameter in front bearing: 70 mm
Tool management
Tool magazine type: HSK-A63
Number of tool positions: 44
Max tool weight with all pockets occupied: 6 kg
Max tool length: 550 mm
Max tool diameter: with all pockets occupied 120/80/80 mm; with adjacent pockets free 150 mm
Minimum chip-to-chip time (VDI): approx. 3.3–4.4 s
Rotary axes (A/B/AB)
Rotary table diameter (A/B axis): 520 mm
Interference circle diameter: A-axis 1260 mm; AB-axis/B-axis 800/900 mm
Speed: A-axis 17 rpm; B-axis/AB-axis 40/50 rpm
Indexing resolution: A-axis 360,000 × 0.001°; B-axis 360,000 × 0.001°
Indexing accuracy (VDI/DGQ 3441): A-axis 12 arc sec; B-axis 10 arc sec
Measuring system
Position measuring system: Direct, absolute linear scales
Installation data
Power supply: 400 V / 50 Hz
Total connected load: approx. 27–30 kVA
Compressed air requirement: 4.5–6 bar
Additional equipment
Machine is in very good technical condition
Complete service documentation available
Dedicated loading and unloading system
*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
