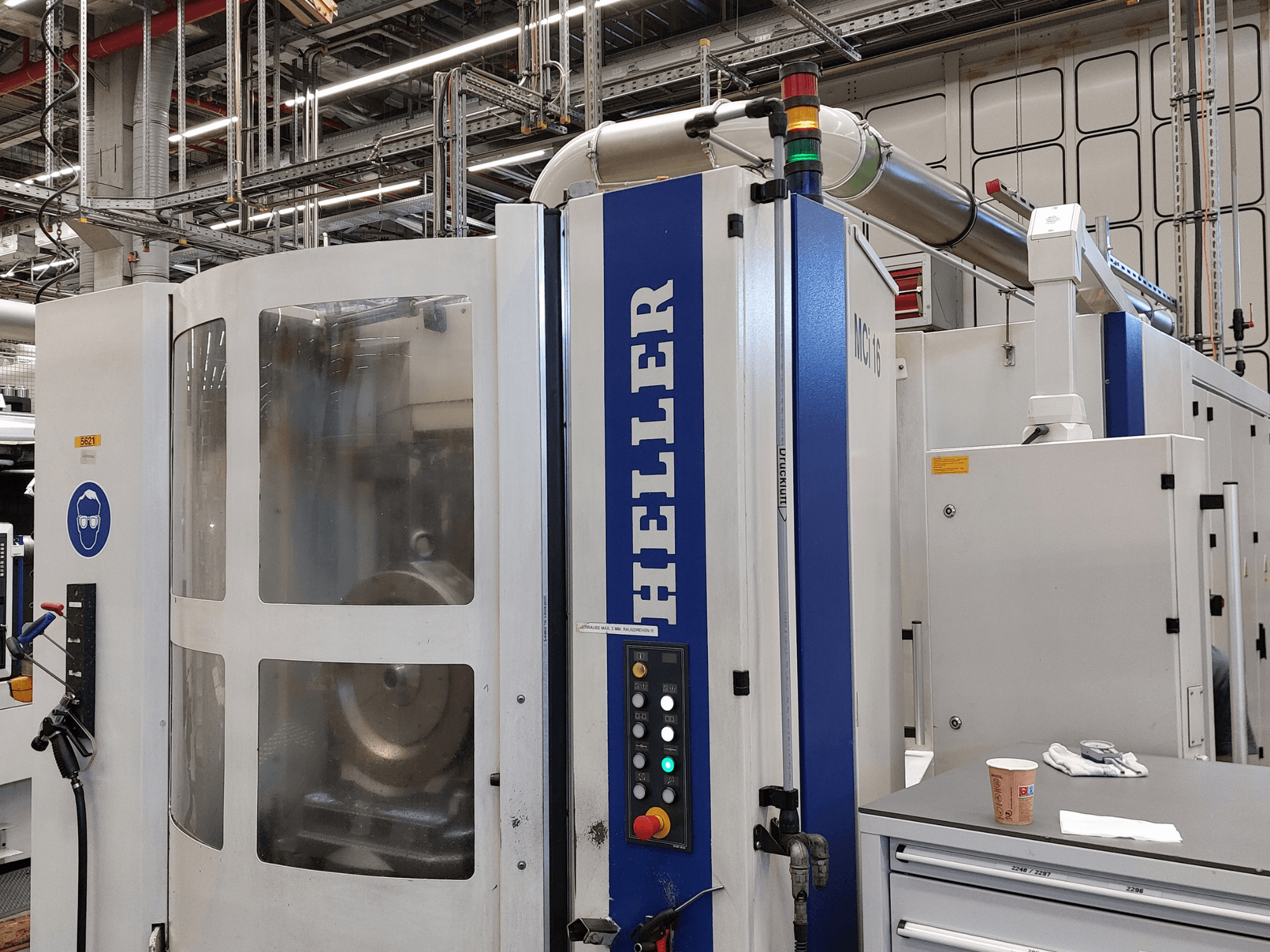

HELLER - MCI 16DE-MIL-HEL-2005-00005

- Tensión: 400 V

- Frecuencia: 50 Hz

- Corriente nominal: 99 A

- Carga total conectada: aprox. 69 kVA

- Velocidades de avance (X, Y, Z): 1 - 60 000 mm/min

- Desplazamiento rápido (X, Y, Z): 60.000 mm/min

- Aceleración (X, Y, Z): 10,0 m/s²

- Precisión de indexación de la mesa giratoria: 360 x 1°, precisión de 6"

- Fuerza máxima de sujeción de la mesa giratoria: 500 daN

- Par tangencial máximo de la mesa giratoria: 10 000 Nm

- Momento de inclinación máximo de la mesa giratoria: 8 000 Nm

- Velocidad del eje B: 40 rpm

- Dimensiones del cambiador de palés: 400 x 500 mm, 61 roscas de fijación M12

- Capacidad del almacén de herramientas: 40 compartimentos

- Diámetro máximo de la herramienta: 72 mm (con todos los compartimentos ocupados) / 150 mm (con compartimentos adyacentes libres)

- Longitud máxima de la herramienta: 320 mm

- Peso máximo de la herramienta: 12 daN

- Potencia máxima del husillo (S6-40 %): 38 kW (a partir de 1500 rpm)

- Par máximo del husillo (S6-40 %): 240 Nm (hasta 1500 rpm)

- Velocidad máxima del husillo: 10 000 rpm

- Sistema de medición: directo con escalas lineales

- Tolerancia de posicionamiento: 0,007 mm

- Capacidad del líquido de refrigeración: aprox. 1.500 L

- Equipamiento opcional / Características: Unidad de refrigeración central para el husillo y el armario, sujeción hidráulica de la pieza de trabajo, dispositivo de control de excentricidad RLE1, control mecánico de rotura de brocas, sistema de lubricación por refrigerante con transportador de virutas, sonda Renishaw, estación de colocación manual giratoria de la pieza de trabajo (4x90°)

- Componentes incluidos: 2 dispositivos de sujeción hidráulicos, 2 palés de máquina
