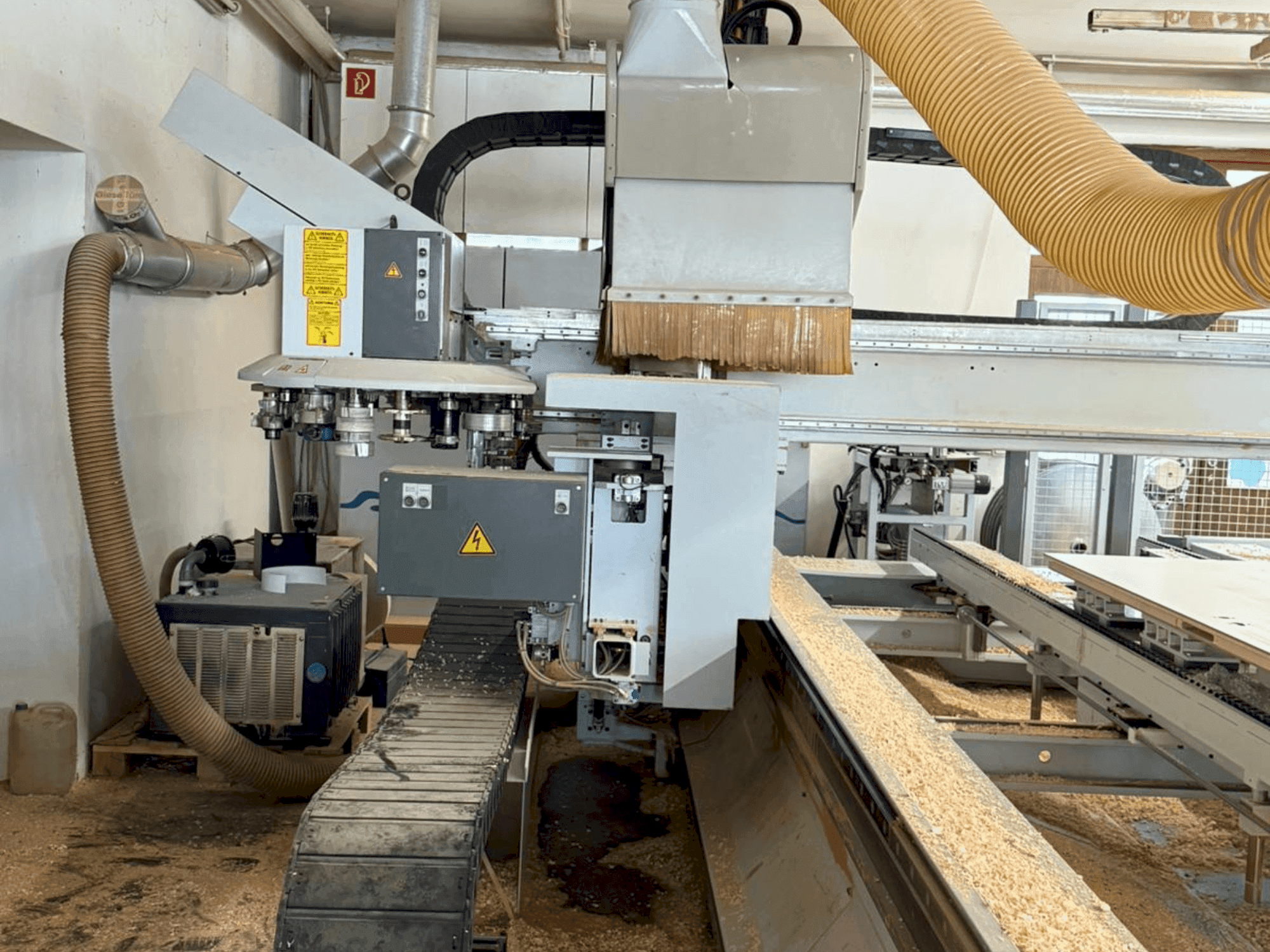

HOMAG - PROFI BAZ20/30/16/V/DDE-CNC-HOM-2003-00001

• Control/Software: Control CNC Homatic; Sistema de programación CNC WOODWOP; Postprocesador

• Capacidad de la pieza de trabajo:

  • Longitud 800-3000 mm; Anchura 350-1400 mm; Espesor máx. 70 mm con fresado de canto / 80 mm

  • Anchura de friso mín. 120 mm; Peso máx. 150 kg

• Mesa/Mordaza:

  • Mesa continua (mesa en D)

  • Consola longitudinal 1 fija; Consola longitudinal 2 ajuste manual del ancho Y

  • 8 pinzas de vacío 125 x 50 x 100 mm

  • Altura de trabajo borde inferior de la pieza 950 mm

  • Unidad de desplazamiento de las pinzas de vacío en el portaunidades con consola de extensión neumática (máx. 4 pinzas por consola longitudinal)

• Ajuste de anchura (consola longitudinal/mesa) Servoaccionamiento, por consola longitudinal

• Perno de tope para el voladizo de la capa superior: Dispositivo de elevación/rotación, máx. 20 mm capa superior, carrera 110 mm, seleccionable individualmente, posición final controlada (para colocación manual de la puerta)

• Husillo principal:

  • Velocidad 1500-18000 rpm (VFD 15 kW), plena potencia nominal a partir de 12000 rpm

  • Diámetro de herramienta máx. 180 mm (fresado) / 200 mm (rectificado); Extracción de espacio para todas las herramientas/unidades

• Interfaz de agregado/eje C:

  • Interfaz de accionamiento neumático y giratorio

  • Eje C con accionamiento de par y soporte de 3 puntos

• Cambiador de herramientas:

  • Cambiador de disco de 18 posiciones para HSK F63; peso de herramienta 6 kg; longitud de herramienta máx. 200 mm

  • Configuraciones: 18 x Ø máx. 130 mm; o 9 x Ø máx. 180 mm + 9 x Ø máx. 70 mm; herramientas de rectificado Ø máx. 200 mm

  • Cambiador desplazable para recogida móvil (lado izquierdo)

• Unidades/agregados (para cambiador de herramientas a menos que se indique lo contrario):

  • Unidad de taladrado/fresado, 4 husillos: ER25 hasta Ø16 mm mango, saliente máx. 50 mm, velocidad máx. 13500 rpm, giro ilimitado mediante eje C

  • Unidad de fresado de caja de bloqueo, 2 husillos D=16/20: contrarrotación, 12000 rpm, soplado integrado, giro ilimitado a través del eje C

  • Unidad de sierra/taladro giratoria: manual 0-90°, brida Ø30 mm, TK Ø52 mm, preparada para sierra tronzadora Ø máx. 180 mm, portabrocas con Weldon D=10 mm, velocidad máx. 9000 rpm, eje C giratorio

  • Portafresas D=30 con guía de virutas: longitud del mandril 45/80 mm, placa guía de virutas controlada mediante eje C, espacio cambiador Ø 140 mm

  • Unidad de fresado a ras: simultáneo arriba/abajo, radio de canto máx. R12 mm, radio exterior mín. ~R5 mm / radio interior ~R30 mm a 90°, exploración arriba/abajo/lateral, giro ilimitado del eje C, velocidad máx. 12000 rpm, grosor de la pieza máx. 50 mm, saliente mín. ~35 mm, con zapatas estrechas

  • Cabezal de cuchilla WPL: ángulo de salida 5°, Ø 70 mm

• Equipo de encolado/encolado de cantos:

  • Husillo de accionamiento/V para unidades de encolado: montado a la derecha de la pluma; carro transversal con antirebotes Y y carrera de extensión Z; husillo antirebotes con eje C e interfaz eléctrica/electrónica; eje Z dedicado

  • Grupo de encolado 4 lados, 90 mm (para husillo principal): cantos rectos con aplicación directa de cola; 1 rodillo de preprensado + 1 rodillo de postprensado neumático (programable); radio interior mín. R40 a 90°; altura del canto máx. 90 mm; grosor de la chapa 0,4-1 mm; zona de presión de plegado en el husillo principal con reactivación de cola caliente

  • Dispositivo de sujeción del canto, ajuste manual

• Almacén/recogedor:

  • Espacio de recogida en el soporte X para unidad especial intercambiable (p. ej., husillo de mecanizado giratorio accionado por motor)

• Conectividad: Conexión de red Ethernet

Equipamiento adicional

• Cinta transportadora de virutas: Eliminación integrada de virutas/desechos mediante cinta transportadora de virutas por debajo de los travesaños longitudinales

• Bomba de vacío: 100/140 m³/h

• Estación externa de pretrituración con rodillo de 3 etapas, automática:

  • Rodillo giratorio en el lado del operario; rodillo Ø 800 mm

  • Longitud del canto mín. 350 mm; altura del canto máx. 90 mm

  • Control de la longitud residual del canto con tope de alimentación a 2400 mm
