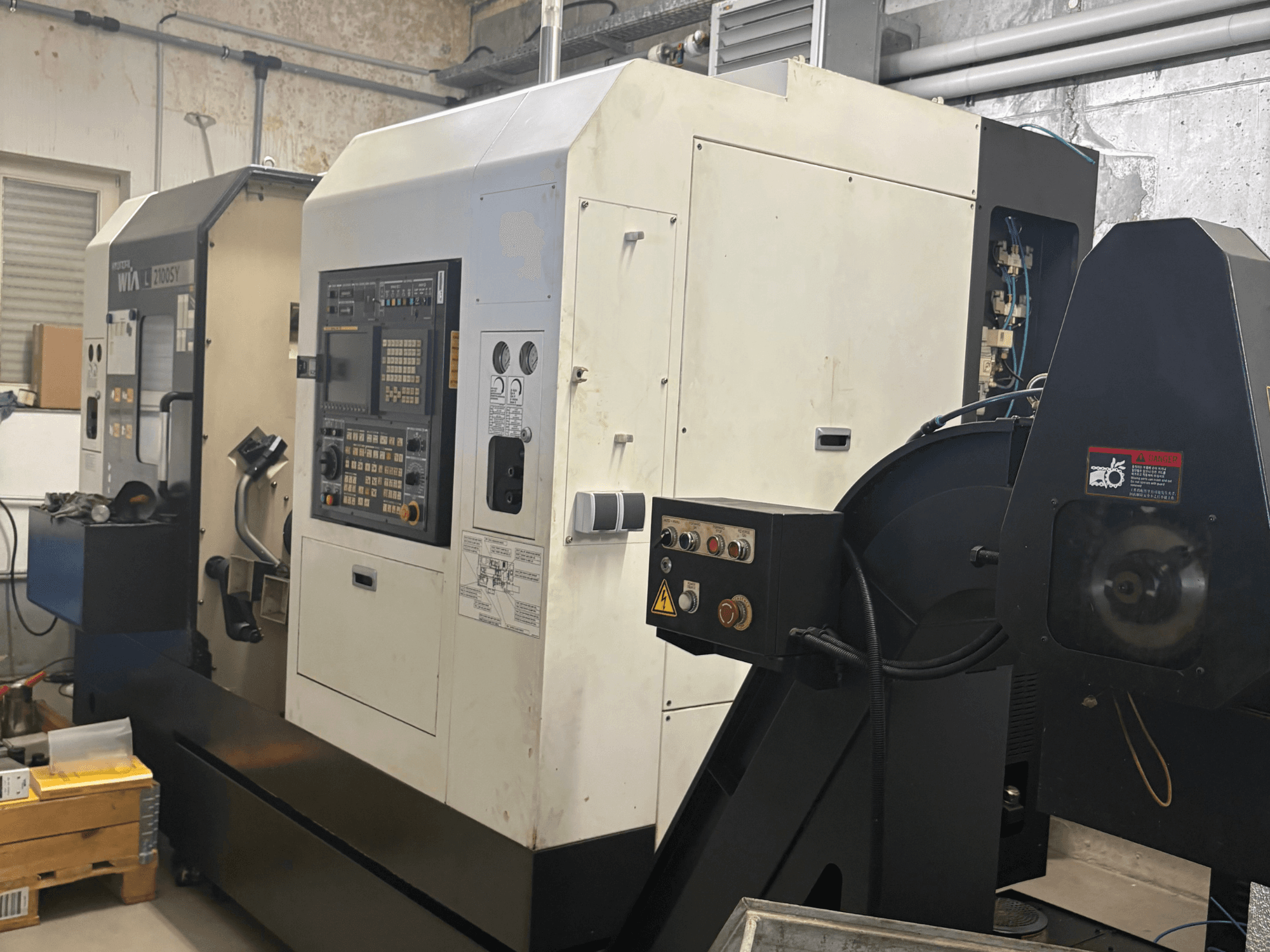

Hyundai Wia - L2100SYDE-TUR-HYU-2012-00001

Unidad de control: FANUC Serie 18i-TB
Tensión: 380 V (3Ø)
Frecuencia: 50 Hz
Potencia nominal: 33 kVA
Corriente a plena carga: 51 A
Tensión de control: CA 110 V / CC 24 V
Diámetro de giro sobre la bancada: Ø630 mm (24,8")
Diámetro de giro sobre el carro: Ø390 mm (15,4")
Diámetro máximo de torneado: Ø335 mm (13,2")
Longitud máxima de torneado: 455 mm (17,8")
Capacidad de la barra: Ø65 mm (2,6")
Tamaño del mandril: Ø210 mm (8")
Diámetro interior del husillo: Ø76 mm (3")
Rango de velocidad del husillo: 45–4.500 rpm
Motor del husillo (en continuo): 15/11 kW (20/15 HP)
Motor del husillo (máximo): 25,4/18,5 kW
Par del husillo (continuo): 254,2 Nm
Par del husillo (máximo): 597,7 Nm
Punta del husillo: A2-6
Desplazamiento rápido X/Y: 24/24 m/min
Desplazamiento rápido en Z: 18/12 m/min
Tipo de carro: guía de caja
Torreta: BMT65
Dimensiones exteriores de la herramienta: □25 × 25 mm
Tamaño interior de la herramienta: Ø50 mm (2")
Tiempo de indexación: 0,2 s/paso
Motor del eje X: 5,5/3,7 kW
Motor del eje Z: 5,5/3,7 kW
Par: 5.000 Nm
Capacidad del depósito de refrigerante: 220 L (58,1 gal)
Capacidad del depósito de lubricación: 0,9 L (0,5 gal)
Potencia requerida: más de 35 kVA
Mandril del husillo principal: Samchully MH-208
Mandril del husillo secundario: Samchully HS-06
Mordazas del mandril opcionales
