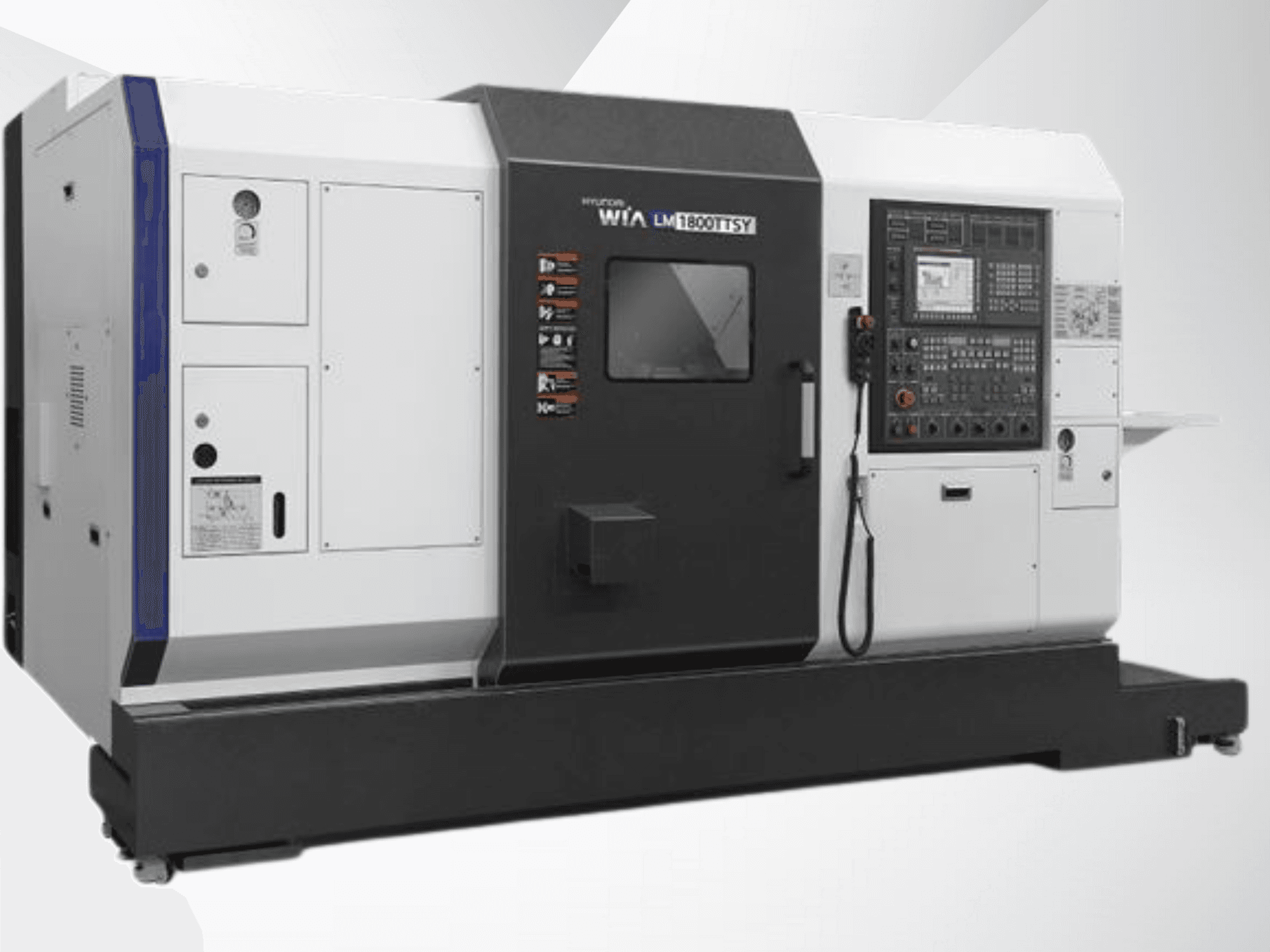

Hyundai - WIA LM 1800 TTSYDE-TUR-HYU-2025-00002

Embalaje: Embalaje original

Capacidad:

• Carro basculante: Ø290 mm

• Diámetro máx. de giro: Ø230 mm

• Longitud máx. de giro: 673 mm

• Capacidad de barra (1ª/2ª): Ø65 mm

• Capacidad del mandril (1ª/2ª): Ø210 mm

Husillo:

• Diámetro del husillo (1ª/2ª): Ø76 mm

• Motor (máx./cont.) (1ª/2ª): 22/11 kW (30/15 CV)

• Par (Máx/Cont.) (1ª/2ª): 358/214 Nm (264/158 lbf ft)

• Tipo de husillo: Motor incorporado

• Nariz del husillo: A2-6

• Indexación del eje C (1º/2º): 0,001

Avance / Ejes:

• Recorridos (X1/X2): 165/195 mm

• Recorridos (Z1/Z2): 700/720 mm

• Recorrido (ZB): 668 mm

• Velocidad (X1/X2): 20/20 m/min (787/787 ipm)

• Rápida (Z1/Z2): 40/40 m/min (1.575/1.575 ipm)

• Rápida (Y): 7,5 m/min (295 ipm)

• Rápida (ZB): 40 m/min (1.575 ipm)

• Tipo de carro (X/Y): Guía de caja

• Tipo de carro (Z): Guía LM

Torreta

• Nº de herramientas: 2 × 12 (24)

• Tamaño de herramienta (OD): Ø20 mm

• Tamaño de herramienta (ID): Ø32 mm

• Tiempo de indexación: 0,15 s

• Tipo de eje Y: Tipo cuña

Herramienta motorizada:

• Velocidad de la fresa: 5.000 rpm

• Motor (Max/Cont.): 5,5/1,1 kW (7,4/1,5 CV)

• Par (Max/Cont.): 47/14 Nm (34/10 lbf ft)

• Tamaño de pinza: ER25

• Tipo: BMT55 BMT55

Capacidad del depósito

• Depósito de refrigerante 300 L (79.3 gal)

• Depósito de lubricante 4 L (1.06 gal)

Alimentación eléctrica:

• Potencia eléctrica: 60 kVA

• Grosor del cable de alimentación: Más de 50 mm²

• Tensión: 220/60 (200/50)

NC / Controlador: FANUC 31i-B Plus / SIEMENS 840D
