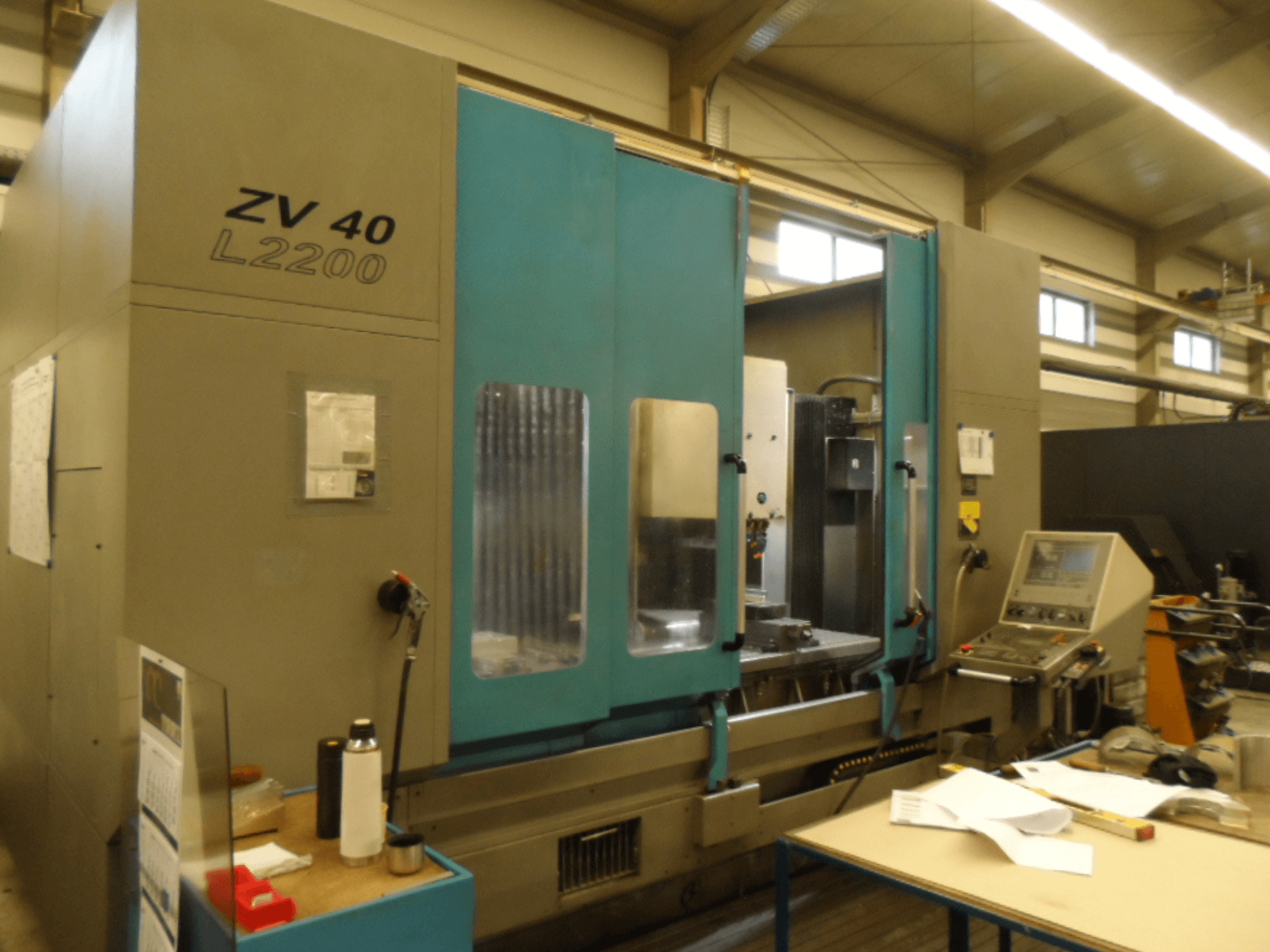

IBARMIA - ZV 40 L2200DE-MIL-IBA-2000-00001

- Recorrido del eje X en mecanizado de 2 estaciones (funcionamiento de lanzadera): 720 mm

- Recorrido del eje Z (vertical): 600 mm (Opcional: 800 mm)

- Número de ranuras en T: 5

- Tamaño de las ranuras en T: 18 mm

- Distancia entre ranuras en T: 125 mm

- Distancia mín./máx. del cabezal a la mesa: 200 / 800 mm (Opcional: 1000 mm)

- Cono / portaherramientas: SK40 - DIN 69871 (Opciones: HSK A-63 DIN 69893 o HSK A-80 DIN 69893)

- Espárrago de tracción para portaherramientas SK DIN 69672

- Fuerza de sujeción del portaherramientas (SK): 12000 N (Opciones: HSK A-63: 18000 N / HSK A-80: 28000 N)

- Diámetro interior del rodamiento: 80 mm

- Velocidad máx. estándar del husillo: 6000 rpm (Opciones: 4000 / 8000 / 10000 rpm)

- Potencia del motor del husillo principal al 100%: 28 kW (Intermitente: 38,5 kW)

- Potencia constante para la configuración estándar a partir de: 1500 rpm

- Par máximo al 100%: 178 Nm (Intermitente: 245 Nm)

- Fuerza de avance en X, Y, Z al 100%: 13000 N (Intermitente: 15600 N)

- Velocidad de avance rápido en X, Y, Z: 30 m/min

- Avance máximo de trabajo en X, Y, Z: 10 m/min

- Tolerancia de posicionamiento Tp X(1000mm)-Y-Z: 0,015 mm

- Dispersión de posicionamiento máx. Ps: 0,010 mm

- Sistema de medición en X-Y-Z Escalas lineales de vidrio

- Capacidad de fresado en acero (St 60): 650 cm³/min

- Capacidad de taladrado en acero (St 60): Ø 60 mm

- Capacidad de roscado en acero (St 60): M-36

- Número de portaherramientas: 24 (Opciones: 40 - 52)

- Longitud máx. de la herramienta: 300 mm

- Peso máx. de la herramienta: 10 kg

- Diámetro máx. de la herramienta (cargador lleno) 85 mm

- Diámetro máx. de herramienta (bolsillos adyacentes libres): 125 mm

- Gestión de herramientas: Aleatoria

- Tiempo de cambio de herramienta 3.5 s

- Tiempo de cambio de herramienta de viruta a viruta: 7 s

- Espacio necesario: aprox. 17 m²

- Capacidad del depósito de refrigerante: 370 litros

- Longitud de la máquina (Dimensión A) 4200 mm

- Estructura de pintura texturizada (2 colores) RAL gris 7037 / azul 5012

- Conexión eléctrica 55 kW

- Tensión de funcionamiento: 400 V / 50 Hz

- Conexión de aire comprimido 6 bar

- Potencia de la bomba de refrigerante: 0,75 kW

- Equipamiento de serie: Protección CE del recinto de la máquina, transportador de virutas, depósito de refrigerante, escalas lineales de vidrio en los ejes X/Y/Z, revestimiento interior vertical a lo largo del eje X, iluminación del espacio de trabajo, lubricación centralizada automática, contrapeso hidráulico para el cabezal del husillo, limpieza neumática automática del husillo, panel de control móvil, roscado rígido (roscado sin mandril de compensación).

- Opciones de fábrica disponibles: Suministro interno de refrigerante (IKZ), cerramiento completo de la máquina, tabique divisorio para el funcionamiento de la lanzadera, cabezales divisores/mesas giratorias para 1 ó 2 ejes de máquina adicionales, palpador de herramientas, sistemas de digitalización, sistemas de supervisión de herramientas, volante electrónico portátil

- en función de las necesidades, habría que sustituir o reparar piezas del eje Y
