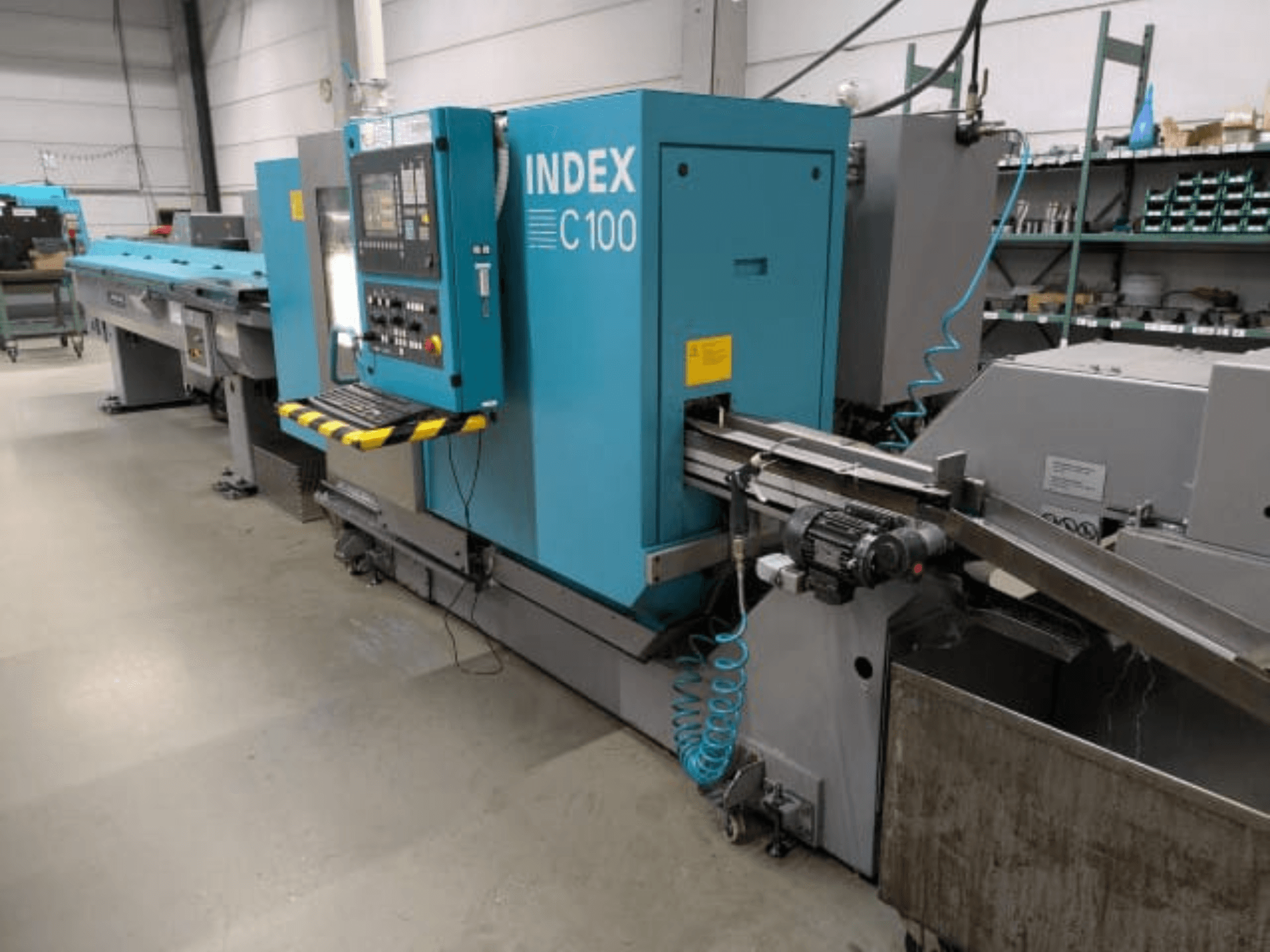

Index - C100DE-TUR-IND-2012-00002

- Bastidor de la máquina: Bastidor de la máquina de hierro fundido en diseño de bancada vertical

- Guías portaherramientas: Guías de placa con alto nivel de rigidez y amortiguación

- Accionamientos de ejes: Cinemática de doble tijera para portaherramientas; tecnología de accionamiento síncrono de CA

- Diseño del cabezal: Diseño termosimétrico

- Husillo principal (D42): Cabezal de tamaño 5 (DIN 55026 e ISO 702), diámetro máx. de barra 42 mm, velocidad máx. 7000 rpm, diámetro del cojinete delantero 75 mm

- Potencia del husillo principal: 22/29 kW (con un ciclo de trabajo del 100%/40%)

- Par del husillo principal: 50/65 Nm (al 100%/40% máx.)

- Cilindro de sujeción del husillo principal: Cilindro de sujeción hueco D42/14 para sujeción de pinzas o mandriles, funcionamiento hidráulico, carrera 12 mm, presión de sujeción 8/80 bar, empuje máx. 34 kN, tracción máx. 34 kN

- Accionamiento del eje C (husillo principal y contrahusillo): Motor de eje hueco, sistema de medición angular en el husillo, resolución 0,00014 grados, dispersión de repetibilidad Psmax = 0,01 grados

- Unidad de sujeción del husillo principal: Unidad de sujeción de presión única, ajustable de 8 a 75 bar

- Contrahusillo (D42): Cabezal de husillo de tamaño 5 (DIN 55026 e ISO 702), diámetro máx. de barra 42 mm, velocidad máx. 7000 rpm, diámetro del mandril de pinza 110 mm, diámetro del cojinete delantero 75 mm

- Potencia del contrahusillo: 16,5/19 kW (con un ciclo de trabajo del 100%/40%)

- Par del contrahusillo: 32/43 Nm (al 100%/40% máx.)

- Correderas del contrahusillo (eje Z): Accionamiento por motor de CA y husillos de bolas, recorrido de trabajo 500 mm, avance rápido 60 m/min, aceleración 10 m/s^2, empuje de avance 3000 N

- Cilindro de sujeción del contrahusillo: Cilindro de sujeción hueco D42/14, accionamiento hidráulico, carrera 12 mm, presión de sujeción 8/80 bar, empuje máx. 34 kN, tracción máx. 34 kN

- Dispositivo de sujeción del contrahusillo: Dispositivo de sujeción de presión única, ajustable de 8 a 75 bar

- Portaherramientas 1: Recorrido del eje X 70 mm (rápido 30 m/min, acc. 9 m/s^2, fuerza de avance 3000 N); Recorrido del eje Z 250 mm (rápido 60 m/min, acc. 9 m/s^2, fuerza de avance 3000 N); Recorrido del eje Y 70 mm (rápido 15 m/min, acc. 5 m/s^2, fuerza de avance 3000 N). Torreta 1 con 10 estaciones, soportes de mango paralelos D25x48 (DIN 69880), herramientas motorizadas en todas las estaciones (potencia 4,2 kW, par 11 Nm, velocidad máx. 8000 rpm)

- Portaherramientas 2: recorrido eje X 70 mm (rápido 30 m/min, acc. 9 m/s^2, fuerza de avance 3000 N); recorrido eje Z 400 mm (rápido 60 m/min, acc. 9 m/s^2, fuerza de avance 3000 N); recorrido eje Y 70 mm (rápido 15 m/min, acc. 5 m/s^2, fuerza de avance 3000 N). Torreta 2 con 10 estaciones, soportes de mango paralelos D25x48 (DIN 69880), herramientas motorizadas en todas las estaciones (potencia 4,2 kW, par 11 Nm, velocidad máx. 8000 rpm)

- Portaherramientas 3: recorrido del eje X 125 mm (rápido 30 m/min, acc. 10 m/s^2, fuerza de avance 3000 N). Torreta 3 con 10 estaciones, soportes de mango paralelos D25x48 (DIN 69880), herramientas motorizadas en todas las estaciones (potencia 4,2 kW, par 11 Nm, velocidad máx. 8000 rpm)

- Sistema de control: Control INDEX C200-4D (Control multiprocesador modular integrado con Simodrive 611 / Sinumerik 840D), memoria de usuario CNC de hasta 6 MB, Ethernet 10/100 Mbps

- Pantalla del panel de control: pantalla plana TFT en color de 26 cm, teclado de membrana en disposición XYZ, idioma de visualización por defecto neerlandés

- Fuente de alimentación de la máquina: 400 V, 50 Hz, 49 kVA de potencia conectada, 70 A de corriente nominal, 100 A máx. de fusible de reserva

- Sistema de refrigeración: Interfaz de agua central para husillos y armario de control, unidad de potencia de refrigeración neta nominal de 8 kW (50 Hz/400 V)

- Envolvente de la máquina: Estándar INDEX turquesa RAL 5018 en la cubierta deslizante frontal (acero estructural inoxidable), gris polvo RAL 7037 en los armarios de distribución/fluidos y transportador de virutas

- Mandril de pinza (husillo principal): Tamaño 5 para sujeción de pinza de tracción en husillo D42 (SK42BZI/900 442...)

- Sujeción de contrahusillo: Ortlieb Power Chuck KSFI 40-054 con unidad de tope final incluyendo suministro de refrigerante

- Manipulación de la pieza de trabajo: Unidad de extracción tipo pórtico con pinza accionada (giro/agarre neumático), diámetro máx. de pieza 8-42 mm, peso máx. 2 kg, longitud máx. de pieza restante 150 mm

- Transportador de piezas acabadas: Transportador en versión estándar descargado por el lado derecho

- Eliminación de virutas: Transportador de virutas tipo bisagra, altura de descarga 840 mm, con depósito de refrigerante separado y bomba de elevación reforzada (100 l/min)

- Sistema de refrigerante: Preparado para emulsión, bomba de baja presión (8 bar / 80 L/min), bomba de media presión (20 bar / 30 L/min), sistema básico depósito de 600 L con interfaz Profibus, sistema de microfiltro de refrigerante (filtro de banda compacto tipo KF150, caudal 150 l/min emulsión / 120 l/min aceite)

- Filtro de banda: Tipo PN 100 / 100-540, tamaño de retención 50µm - 60µm, anchura 540 mm, longitud 50 metros

- Válvulas portaherramientas: Válvulas de alta presión de refrigerante hasta 80 bar para portaherramientas 1, 2, 3

- Preparación de extracción: Para conexión de extracción/filtro de niebla de refrigerante, diámetro de conducto de 200 mm, rendimiento aprox. 600 m3/h

- Funciones adicionales: Función Transmit/Tracyl para fresado frontal/circunferencial en C200-4D, accesorios MBL 42-65 para control 840D

- Almacén de carga de barras: Almacén de carga de barras INDEX MBL 42/3700, altura del husillo 1010 mm, área de almacenamiento de barras 390 mm de ancho, diámetro de barra 10 - 42 mm, longitud máx. de barra 3644 mm, incluye soporte de barra abatible con escala métrica, barra de empuje de barra 20D (longitud 1400 mm) y componentes de guía mecanizados 22-42 mm
