KERN - KER60120-KT500 OPFAT-CUT-KER-2022-00001

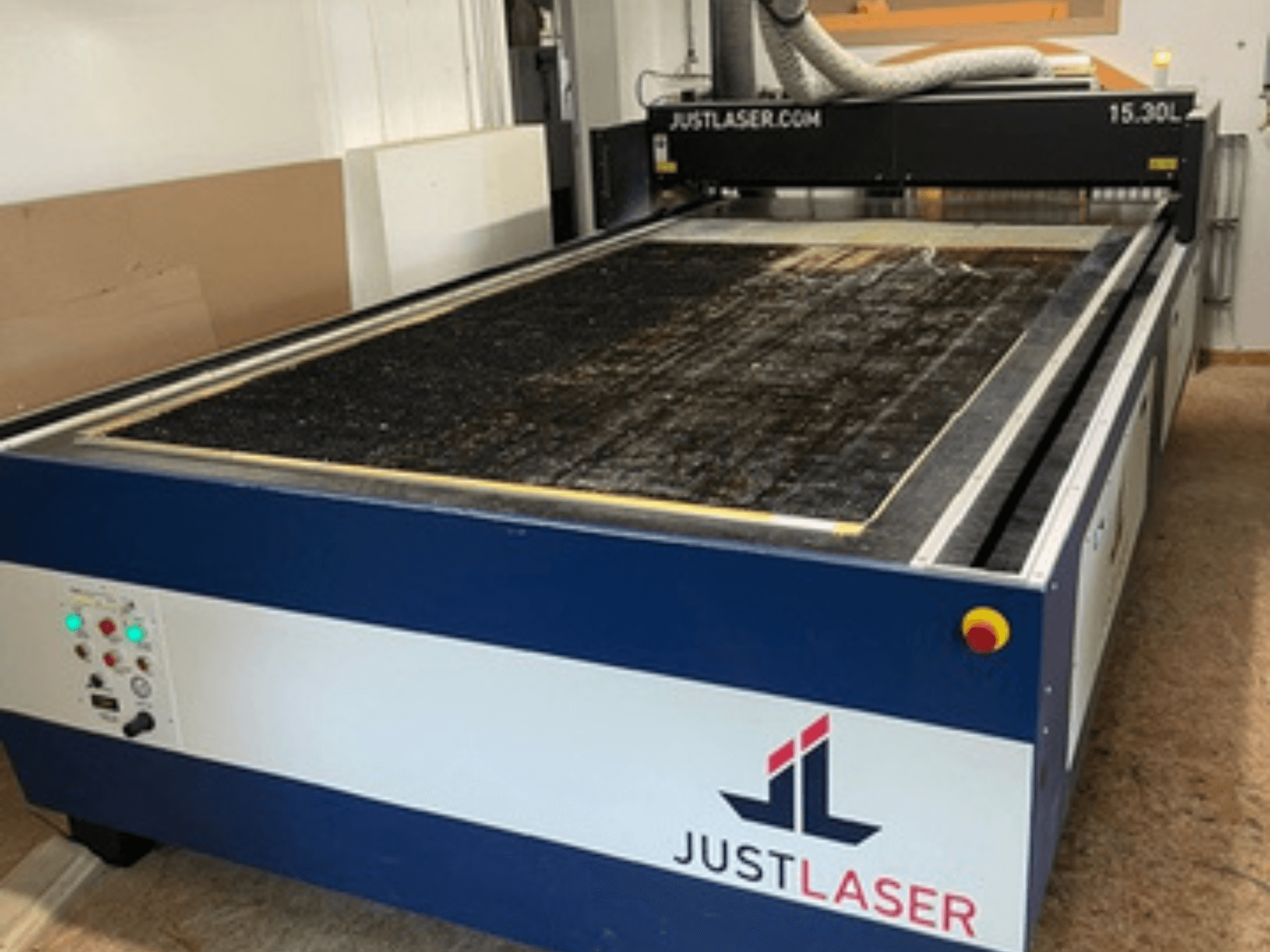

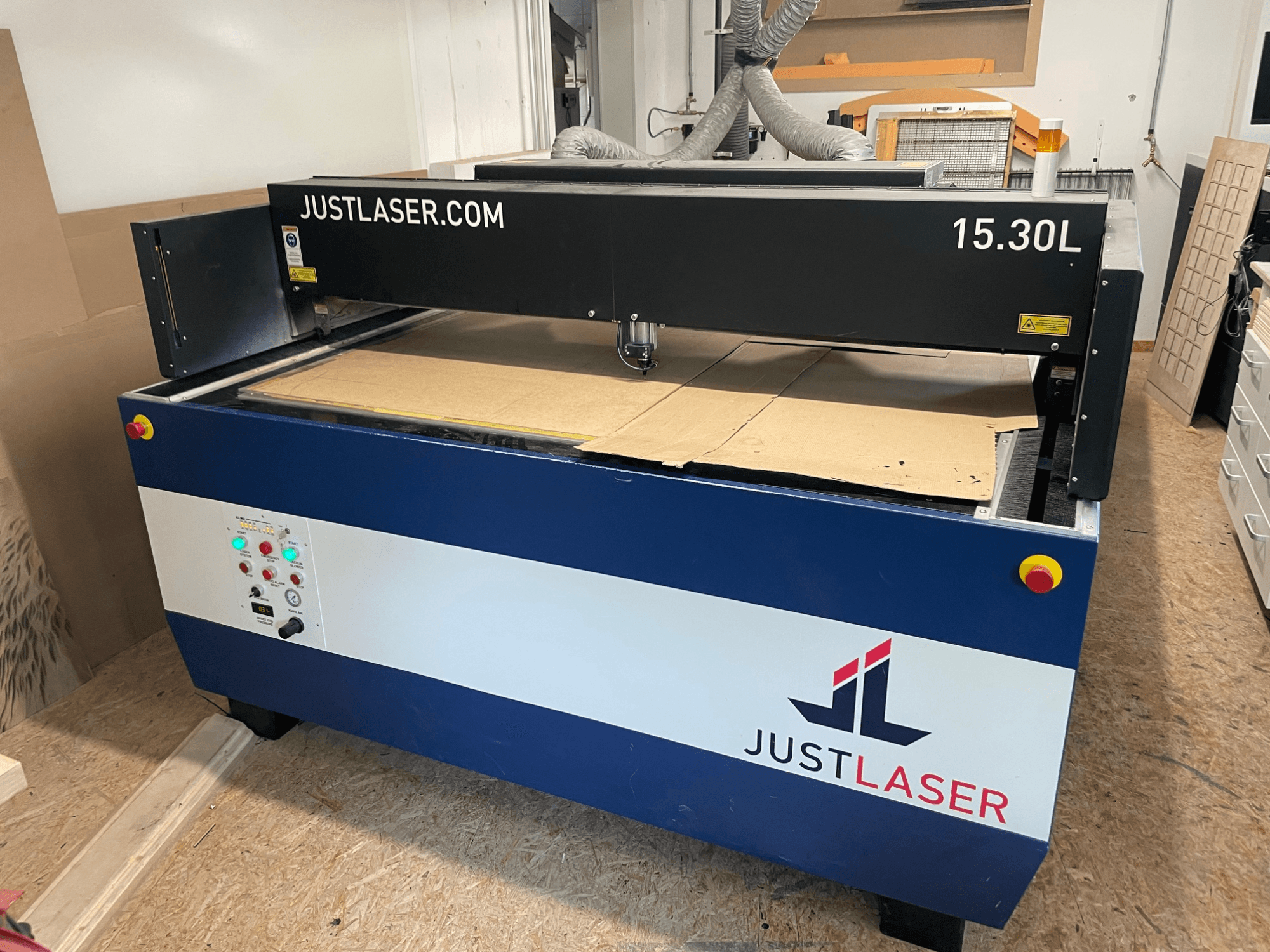

Máquina - JustLaser 15.30L-C500-MC

• Tipo de máquina: Sistema de corte y grabado por láser CO₂.

• Configuración: Sistema láser de pórtico plano abierto

• Altura máxima de la pieza de trabajo: 50 mm

• Velocidad máxima de grabado: 3,8 m/s

• Velocidad máxima de grabado (opción de corte de metal): 3,2 m/s

• Velocidad máxima de grabado (opción Z12): 1,5 m/s

• Velocidad máxima de corte: 0,5 m/s

• Motores: Servomotores DC sin escobillas

• Sistema Encoder: Sistema de medición incremental

• Óptica: Telescopio, lentes y espejos purgados por aire

• Lente estándar: 2,5

• Lente opcional: 5,0

• Software: Software láser KCAM

• Interfaz: G-Code, HPGL, Sistema AD-Logic

• Tarjeta de Control: Tarjeta de control KLCM

• Controles del operador: Interruptor de llave, parada de emergencia, ratón, teclado, monitor y PC incluidos

• Alimentación eléctrica: 3 × 400 V (3L + N + PE), 50/60 Hz

• Requisitos de escape de la mesa 3000 m³/h

• Requisitos de escape de los ejes: 1500 m³/h

• Presión máxima del aire: 10 bar

• Presión máxima de entrada: 12 bar

• Caudal máximo de aire: 240 l/min

• Tamaño de la conexión: 6 mm

• Nivel de ruido: 55 dB

• Certificación: CE

• Temperatura de funcionamiento: +15 °C a +25 °C

• Humedad: 40-70 % sin condensación

• Entorno: Sin polvo

• Escudo de protección láser activo

• Sensores de presión

• Cortina de luz

• Sistema de seguridad Interlock

• Opción de corte de metal incluida

• Seguidor de altura capacitivo

• Mesa de corte de metal

• Boquilla de cobre

• Juego de lentes de 2,5

• Sistema de cámara de impresión y corte k-vision

• Turbinas de alto rendimiento JustAIR (2 × 1500 m³/h)

Fuente láser - Kern Laser Systems

• Modelo KER50120-4K500 OPP

• Tipo de láser: Láser de CO₂ sellado

• Potencia del láser: 500 W (0,5 kW)

• Longitud de onda del láser: 10,6 µm

• Tensión de alimentación: 380-415 VCA

• Fase: Trifásica (4 hilos + tierra)

• Frecuencia: 50/60 Hz

• Tamaño máximo del fusible: 40 A

• Corriente a plena carga: 32,3 A

• Capacidad de desconexión: 40 A

• Corriente de cortocircuito nominal: 5000 A

• Capacidad de interrupción: 35000 A

• Amperaje de carga más grande: 16 A

• Clase de láser: Clase 4

• País de fabricación: EE.UU.

Enfriador - SMC HRS090-AF-40

• Tipo de refrigeración: Refrigeración por agua

• Capacidad de enfriamiento: 5 kW

• Refrigerante: R410A

• Carga de refrigerante: 1,5 kg

• Peso: 136 kg

• Alimentación eléctrica: 3~ 380-415 V, 50/60 Hz
