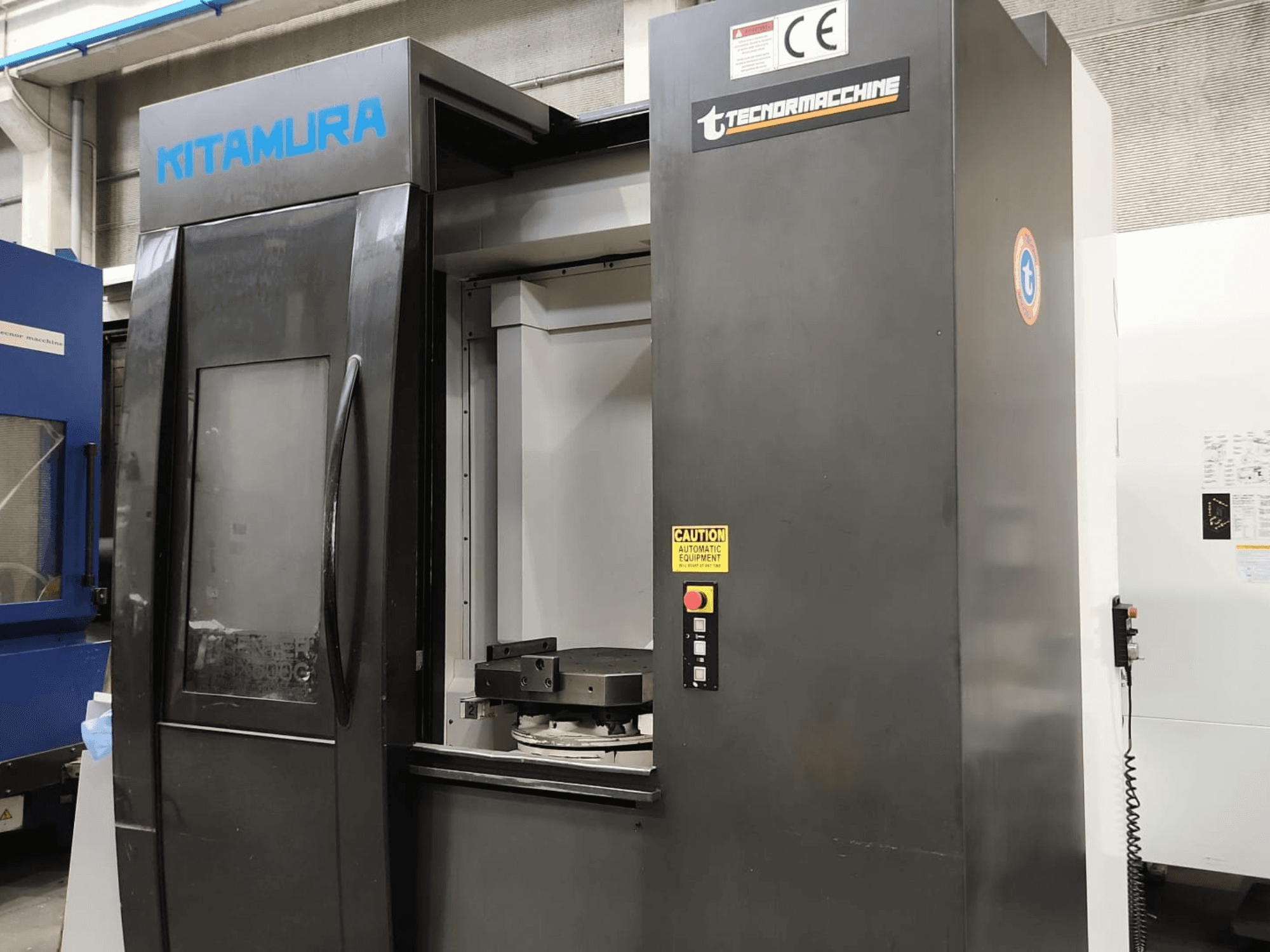

Esta máquina Kitamura Mycenter HX500iG de 4 ejes se fabricó en 2015. Ofrece un diámetro máximo de pieza de 800 mm y una altura máxima de pieza de 1.100 mm. La máquina incluye una robusta paleta de 500 x 500 mm y una capacidad de carga máxima de la mesa de 800 kg. Si busca capacidades de mecanizado de alta calidad, considere el centro de mecanizado horizontal Kitamura Mycenter HX500iG que tenemos a la venta. Póngase en contacto con nosotros para obtener más detalles.
Resumen
- marca: Kitamura
- año: 2015
- MODELO: Mycenter HX500iG
- tipo de aplicación: Fresado
- Ubicación: Italia
- tipo de máquina: Centro de mecanizado horizontal
Información técnica - Kitamura Mycenter HX500iG
Dimensiones
- Altura de la máquina: 1178 mm
- Longitud de la máquina: 4957 mm
- Peso de la máquina: 16100 kg
- Ancho de la máquina: 3585 mm
- Carga de mesa: 800 kg
Recorrido
- Número de ejes: 4
- Recorrido eje X: 870 mm
- Recorrido eje Y: 800 mm
- Recorrido eje Z: 930 mm
Especificación Técnica
- Peso máximo de herramienta: 10 kg
- Potencia del husillo: 22 kW
- Velocidad del husillo: 20000 RPM
- Tamaño del cono: BT 40
Información adicional
Controlador CNC: Arumatik-Mi
Tamaño del palé: 500 x 500 mm (19,7" x 19,7")
Número de palés: 2
Tiempo de cambio de palé: 8,8 s
Diámetro máximo de la pieza: Ø 800 mm (Ø 31,5")
Altura máxima de la pieza de trabajo: 1.100 mm (43,3")
Recorrido del eje B: 0–360° (4.º eje completo, accionado por motor DD)
Avance rápido del eje B: 43 200 grados/min (120 rpm)
Distancia entre la superficie de la mesa y el centro del husillo: 50–850 mm (2,0"–33,5")
Distancia entre el centro de la mesa y la punta del husillo: 140–1 070 mm (5,5"–42,1")
Método de accionamiento: Accionamiento por engranajes, de 4 etapas
Par máximo del husillo: 266,4 N·m (196,5 ft-lbs)
Motor del husillo: 22 kW (30 HP CA / 15 min) / 15 kW (20 HP CA / continuo)
Velocidad de avance rápido (X/Y/Z): 60 m/min (2.362 ipm)
Velocidad de avance de corte (X/Y/Z): 60 m/min (2.362 ipm)
Capacidad de almacenamiento de herramientas: 50 herramientas (carro fijo, bidireccional aleatorio)
Tipo de portaherramientas: CT(BT) 40 / HSK-A63 opcional
Diámetro máximo de la herramienta: Ø 95 mm (3,7") / Ø 170 mm (6,7") con el compartimento adyacente vacío
Longitud máxima de la herramienta: 600 mm (23,6")
Tiempo de cambio de herramienta a herramienta: 1,3 s
Tiempo de cambio de viruta a viruta: 3,8 s como mínimo
Escalas lineales: retroalimentación óptica de alta resolución en los ejes X/Y/Z
Escala rotativa: retroalimentación directa mediante codificador rotativo de alta resolución (0,02 s) en el eje B
Control de desplazamiento térmico: sistema de control avanzado e inteligente
Volumen del depósito de refrigerante: 700 litros
Requisitos de alimentación: 55 kVA, 200 V CA, trifásica
Requisitos de aire: 0,5 MPa, 410 L/min (90 psi, 14 cfm)
Equipamiento adicional
Refrigerante a través del husillo: sistema interno de refrigeración a alta presión de 20 bar (RCM 20 bar)
Transportador de virutas: tipo rascador / de dos niveles
Sensor de herramienta en el área de trabajo: transmisor de presencia de herramienta Renishaw/láser dentro del área de trabajo
*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
