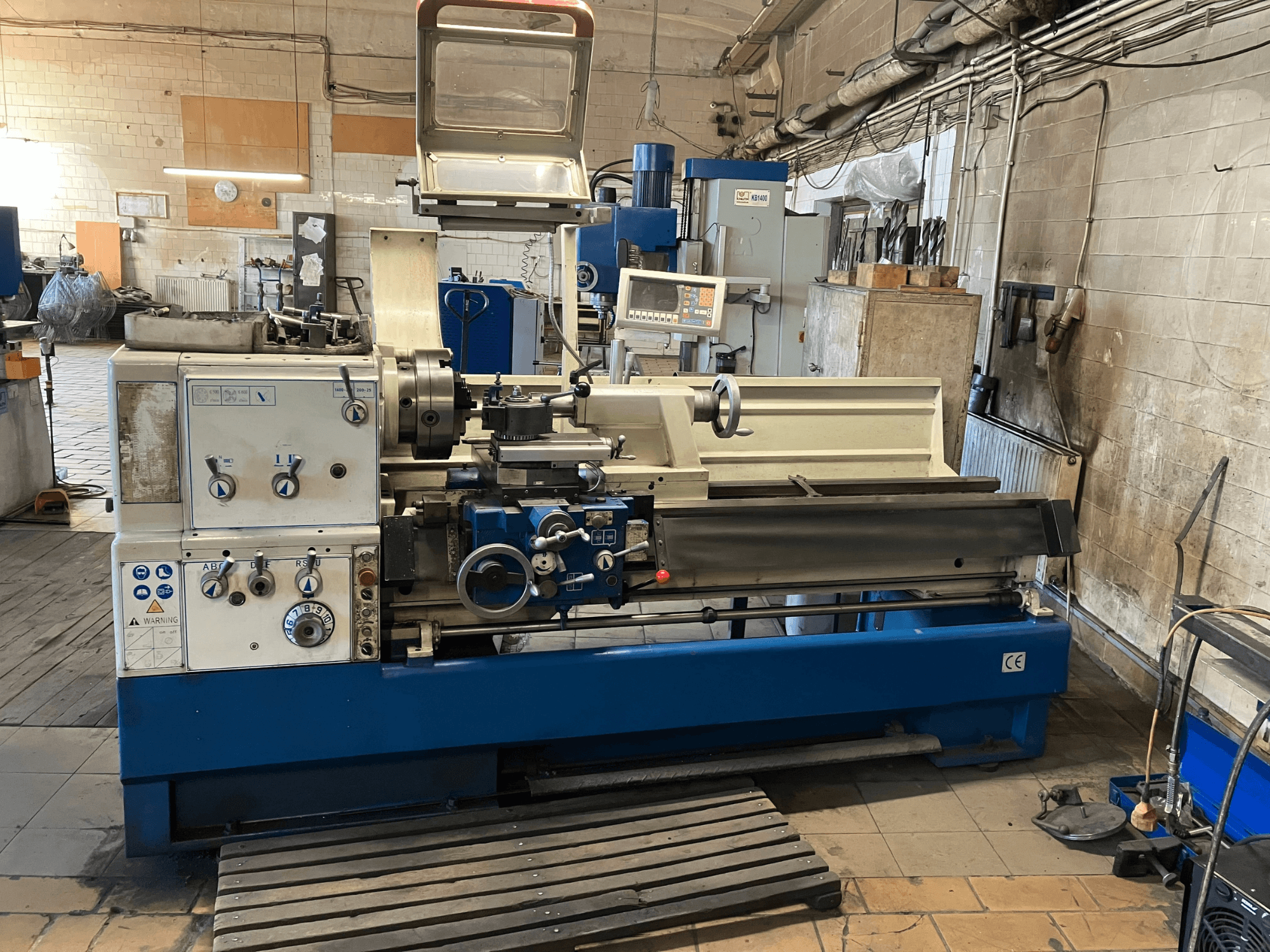

KNUTH - Turnado 280/1500RO-TUR-KNU-2018-00001

Especificaciones técnicas

• Distancia entre centros: 1 420 mm

• Diámetro de giro sobre la bancada: 560 mm

• Salida sobre el carro transversal: 360 mm

• Diámetro de giro en el hueco: 790 mm

• Longitud del hueco: 180 mm

• Ancho de la bancada: 350 mm

Recorridos

• Giro del carro compuesto: ±52°

Husillo

• Punta del husillo: Camlock D1-8

• Diámetro interior del husillo: 80 mm

• Cono del husillo: MT7

• Número de velocidades del husillo: 12

Velocidades de avance

• Avance longitudinal: 0,059–1,646 mm/rev

• Avance transversal: 0,020–0,573 mm/rev

Roscado

• Roscas métricas: 0,2–14 mm (47 rangos)

• Roscas modulares: 0,1–7 mm (39 rangos)

• Roscas Whitworth: 2–112 TPI (60 rangos)

• Roscas de paso diametral: 4–112 DP (50 rangos)

Contrapunto

• Conicidad del contrapunto: MT5

• Diámetro del husillo del contrapunto: 76 mm

• Recorrido del vástago del contrapunto: 180 mm

• Ajuste de desplazamiento del contrapunto: ±12 mm

Datos de la máquina

• Potencia del motor principal: 7,8 kW

• Tensión: 400 V

• Frecuencia: 50/60 Hz

Equipamiento adicional

• Lectura digital (DRO) de 3 ejes

• Portaherramientas de cambio rápido

• Transportador de virutas

• Amplio paquete de herramientas de serie
