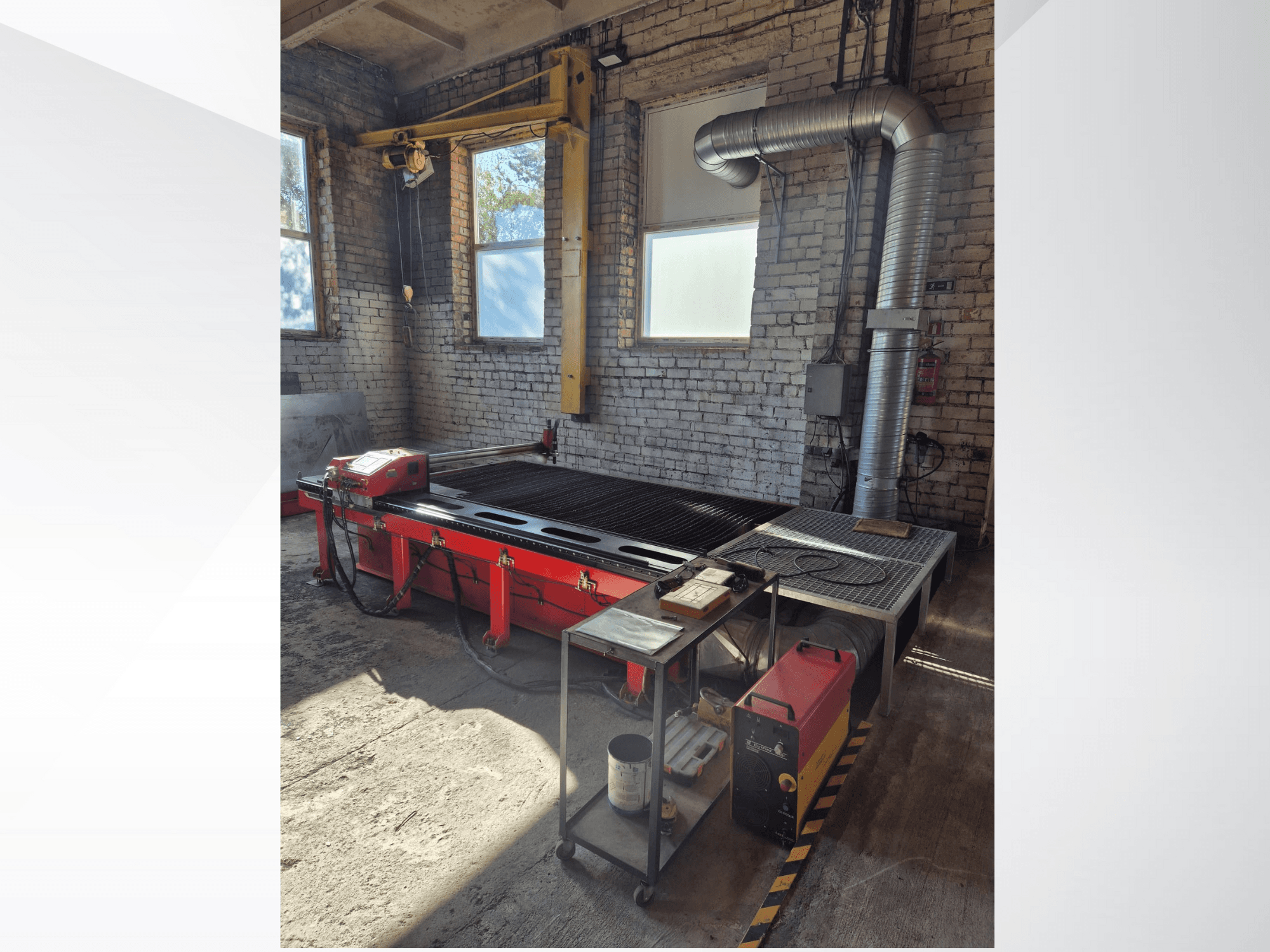

KOIKE - PNC-12 EXTREMELV-CUT-KOI-2015-00001

Información adicional

• Ejes: 2

• Área de corte efectiva: 1500 x 3000 mm

• Espesor máximo de corte: hasta 50 mm

• Velocidad de desplazamiento rápido: 4000 mm/min

• Velocidad máxima de corte: 3000 mm/min

• Mando: KOIKE D420

• Funciones de Control: Rotación, espejo, nesting, recuperación, selección de punto de perforación

• Pantalla CNC: 7" color, multilingüe

• Entrada de datos: USB / MDI

• Formato de programa: EIA

• Software: KOIKE PNC-CAM Expert V2E + licencia FastCAM

• Patrones de corte preinstalados: 47 formas

• Importación CAD: DXF, DWG

• Auto Nesting / Secuenciación: Sí

• Motores: Motores paso a paso (X/Y), motor CC para elevador de antorcha

• Tensión de entrada: 1~ 200-240V, 50/60 Hz

• Accionamiento X/Y: Cremallera y piñón, guías lineales

• Soporte de antorcha: Ø35 mm

• Control de altura inicial de la antorcha: Sí

• Protección contra colisión de la antorcha: Sí

• Control de Altura de Tensión del Arco: Sí (1:1 ó 50:1)

• Fuente de Plasma: Kjellberg CutFire 100i (100A)

• Tensión de red: 3~ 400V ±10%, 50 Hz

• Consumo de energía: 16,6 kVA (100% ciclo de trabajo)

• Corriente de corte: 35-100 A

• Ciclo de trabajo: 100% a 100 A

• Rango de corte: 1-20 mm (recomendado), máx. 40 mm

• Grosor de perforación: hasta 20 mm

• Tensión en circuito abierto: 330 V CC

• Rendimiento: 0,92

• Factor de potencia: 0,97

• Refrigeración: Refrigeración por aire (ventilador incorporado), refrigeración por gas de la antorcha

• Suministro de gas: Aire, 5,5 bar, 220 Nl/min

• Clase de protección: IP21

• Peso: 50 kg

• Dimensiones: 710 x 280 x 590 mm

• Fuente de plasma

• Unidad de control

• Ordenador portátil con licencia FastCAM

• Mesa de Plasma 3000 x 1500 mm (4 cámaras de aspiración)

• Unidad de ventilación con salidas

• Polipasto - 500 kg de capacidad de elevación

• Compresor de pistón 5,5 kW, 270 L, 10 bar

• Secador de aire 1500 L/min

• Imán de elevación y pinza para chapas

• Boquillas, electrodos y piezas de repuesto
