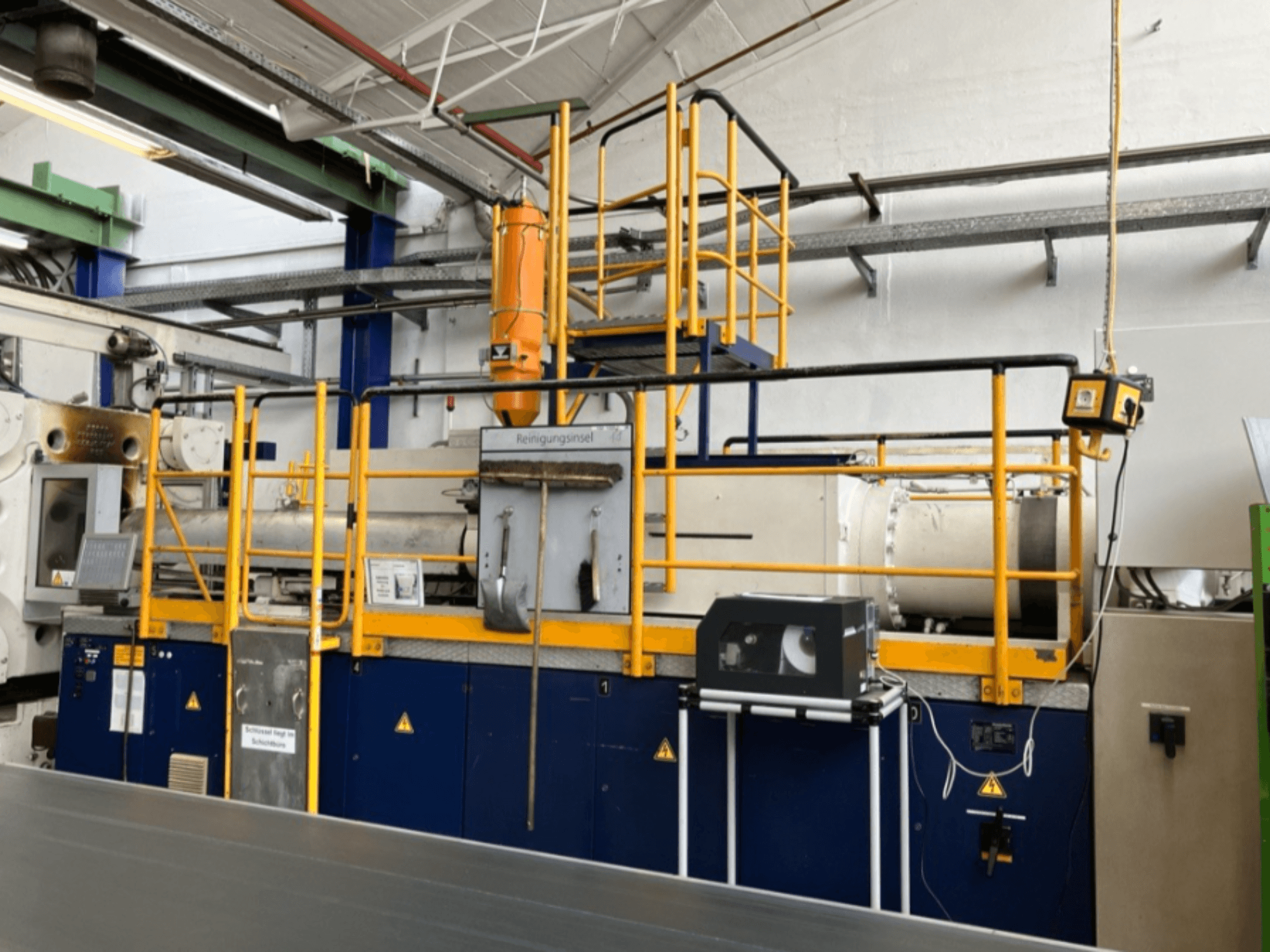

Krauss Maffei - 1000-8000 MDE-INJ-KRA-1997-00005

• Unidad de inyección

  • Velocidad del tornillo: 92 rpm

  • Etapas de velocidad de inyección:

    • 25% → 23 mm/s

    • 50% → 46 mm/s

    • 75% → 69 mm/s

    • 100% → 92 mm/s

  • Carrera de medición de la inyección: movimiento de avance de 200 mm utilizado realmente para inyectar la inyección

  • Límite de presión de inyección: 185 bar

• Sistema hidráulico

  • Presión diferencial de la bomba: 10 bar

  • Circuitos de presión:

    • Presión principal: 250 bar

    • Presión de inyección: 185 bar

    • Circuito hidráulico 150 bar

    • Presión secundaria: 120 bar

    • Presión auxiliar: 50 bar

  • Caída de presión de cierre: aprox. 4-6 bar/min

  • Rangos de presión de la válvula proporcional:

    • Mínima 50 bar

    • Máxima: 150 bar

  • Velocidad del husillo: 92 rpm

• Sistema de calefacción

  • Número de zonas de calentamiento 9

  • Ejemplos de potencia del calentador de cilindros 9100 W, 8200 W, 6200 W, 5200 W, 2400 W, 650 W, 300 W

  • Tensiones de funcionamiento registradas: 230 V, 220 V, 380 V

  • Desviación de la precisión de la temperatura: aprox. -1 K a +2 K

• Datos relevantes de estado / mantenimiento

  • Tolerancia de alineación de la máquina: <0,2 mm/m

  • Alineación de la unidad de inyección 0,0 mm de desviación longitudinal

  • Desviaciones de la unidad de sujeción: +0.3 / -0.4 / +0.3

  • Estado del aceite hidráulico:

    • Clase de limpieza ISO 16/14/11

    • Contenido de agua: <0,1%

    • Viscosidad a 40°C: aprox. 45 mm²/s

    • Viscosidad a 100°C: aprox. 6,6 mm²/s

    • Índice de viscosidad: aprox. 99

    • Nivel de contaminación por partículas: bajo (informe de laboratorio)

• Estado de mantenimiento (trabajo documentado)

  • Inspección eléctrica realizada

  • Mantenimiento mecánico realizado

  • Inspección de mangueras hidráulicas realizada

  • Análisis de aceite realizado

  • Mediciones de vibraciones realizadas

  • Calibración y ajuste realizados

  • Comprobación de la alineación de la máquina

• Horas: 111,569

Equipamiento adicional

• Robot: REMAK RE-CNC de 6 ejes

  • Plegado eje C 90°

  • Rotación eje A: 90

  • Rotación eje B: 270

  • X: 1000 mm

  • Y: 1400 mm

  • Z: 3500 mm
