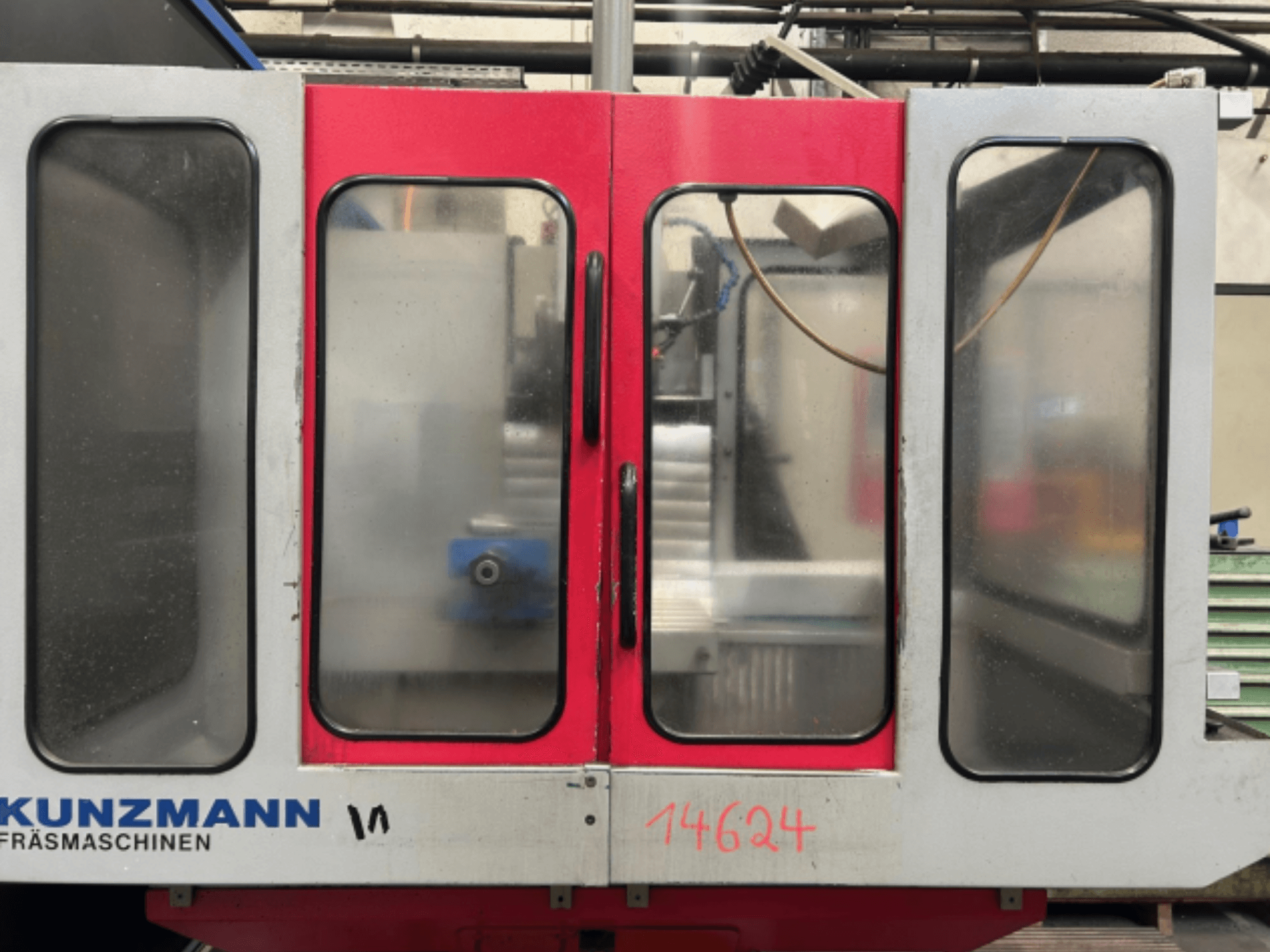

KUNZMANN - WF 4/3DE-MIL-KUN-2001-00001

Cabezal giratorio: ±90

Husillo y accionamientos (INDRAMAT):

• Motor husillo principal: 2AD104C-B050A1-CS06-A2N1

• Cono del husillo: SK40

• Diámetro del husillo: 22 mm

• Diámetro de la caña: 90 mm

• Carrera de la caña: 60 mm

Accionamientos de eje:

• X / Y / Z tipo de motor: MKD071B-061-GG1-KN

Velocidad y avance:

• Velocidades del husillo:

  • Rango I: 0-1.000 rpm (escalonada)

  • Rango II: 1.001-4.000 rpm (continua)

• Avance rápido:

  • Eje X: hasta 1.000 mm/min

  • Eje Y: hasta 1.000 mm/min

  • Eje Z: hasta 1.000 mm/min

• Fuerza de avance (X/Y/Z): aprox. 4 kN

Sistema eléctrico y de control (INDRAMAT):

• Módulos de alimentación:

  • Filtro de red: NFD03.1-480-030

  • Módulo condensador: CZM01.3-02-07

• Controladores:

  • Controlador de husillo: DKC11.3-100-7-FW

  • Controlador de eje: DKC01.3-040-7-FW

• Versiones de firmware:

  • Husillo: ESM 2.1-SMT-02V

  • Ejes: ESM 2.1-SMT-02V
