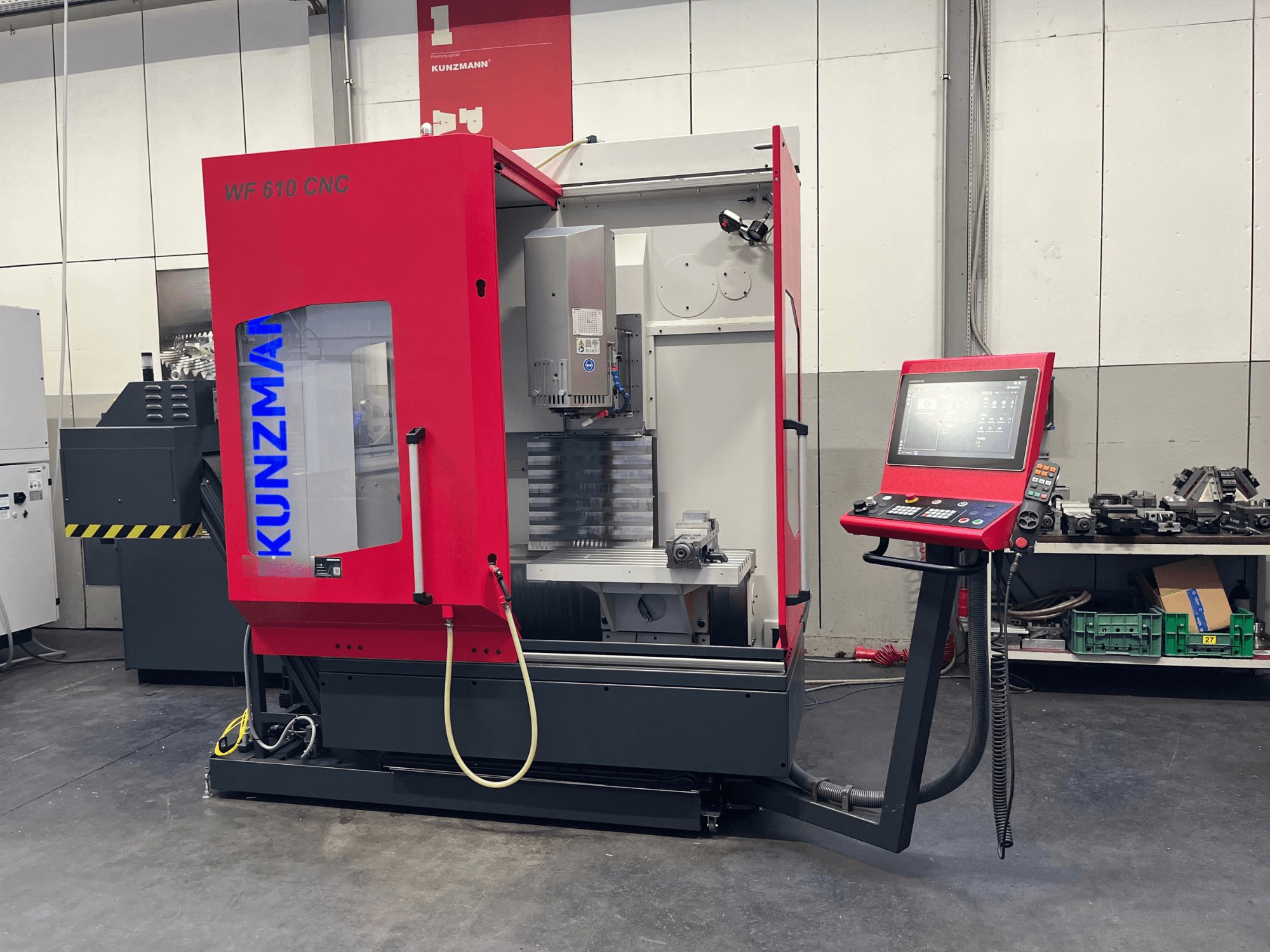

KUNZMANN - WF 610 CNCDE-MIL-KUN-2024-00001

- Máquina de demostración

- Horas de funcionamiento del husillo: 332 h

- Horas de ejecución de programas: 310 h

- Velocidad de avance (desplazamiento rápido): X/Y/Z hasta un máximo de 30/30/15 m/min

- Accionamiento principal (opción instalada): husillo motorizado SK 40, 1 - 12 000 rpm (fabricado en Suiza)

- Potencia del husillo: 8,5 kW (S1-100 % ED) / 11,5 kW (S6-40 % ED)

- Par del husillo: 43 Nm (S1-100 % ED a 1.880 rpm) / 58 Nm (S6-40 % ED a 1.880 rpm)

- Interfaz de la herramienta: SK 40 DIN ISO 7388-1 forma AD (anteriormente DIN 69871 AD) con perno de extracción DIN ISO 7388-3 forma AD (anteriormente DIN 69872)

- Sujeción de la herramienta: mecánica, fuerza de sujeción de 10 000 N, liberación hidráulica

- Cabezal de fresado vertical: de accionamiento directo, inclinable manualmente de -5 a +90°, husillo extensible con torniquete (recorrido de 70 mm, fijable)

- Superficie rígida de la mesa angular: 800 x 425 mm

- Ranuras en T de la mesa: 6 x 14 H7 (paso de 63 mm)

- Carga máxima de la mesa: 300 kg

- Cambiador de herramientas: cargador de discos de 20 posiciones, SK 40

- Diámetro máximo de la herramienta: 75 mm (almacén completo) / 150 mm (con posiciones adyacentes vacías)

- Longitud máxima de la herramienta: 250 mm

- Peso máximo de la herramienta: 8 kg

- Tiempo de cambio de herramienta: aprox. 3 s (de viruta a viruta, aprox. 15 s)

- Precisión de posicionamiento (ISO 230-2): 0,008 mm (sistemas de medición lineal directa)

- Repetibilidad (ISO 230-2): 0,006 mm (sistemas de medición lineal directa)

- Sistema de medición: sistema de medición lineal directo absoluto HEIDENHAIN (resolución de 0,001 mm)

- Refrigerante a través del husillo (IKZ): bomba de alta presión de 50 bar (26 l/min), ajuste de presión en 4 etapas (15/25/40/50 bar), filtro de doble interruptor de 25 µm

- Refrigeración interna por aire: refrigeración por aire a través del husillo, programable mediante función M

- Refrigeración por aire externa: manguera articulada flexible, programable mediante la función M

- Unidad de filtrado con banda de papel: filtro de tambor con depósito externo de 600 l, tejido filtrante tipo VDF150/50/50 (150 g/m²) (dimensiones: 1800 x 860 x 1620 mm)

- Transportador de virutas: transportador de cinta articulada integrado en un depósito de refrigerante de 115 l, inclinación de 60°, descarga lateral a la izquierda (altura 870 / 1060 / 1200 mm)

- Sonda de pieza de trabajo: sonda 3D HEIDENHAIN TS 460 (infrarrojos) con transceptor SE 661

- Preparación para ejes adicionales: preparación para el 4.º eje (controlador de eje en el armario eléctrico, interfaz precableada)

- Interfaz de automatización: kit de preparación para la célula cobot EDUCATION4.0 (interfaz de E/S con conector Harting, conexión neumática, más 2 conexiones neumáticas para la mesa, máx. 6 bar)

- Puerta de la cabina: puerta frontal corredera automática accionada por transmisión por correa (pulsador manual y programable)

- Opción de software: OCM (fresado de contornos optimizado) para fresado trocoidal avanzado

- Volante: volante electrónico HEIDENHAIN HR 510 FS con selección de ejes y parada de emergencia

- Tensión de funcionamiento: 400 V, 50 Hz

- Consumo de potencia: aprox. 21 kVA

- Tensión de control: 24 V - Suministro de aire comprimido: 6,5 - 10 bar (se requieren como mínimo 6,5 bar en la máquina)

- Peso de la máquina: aprox. 2.900 kg (con cambiador de herramientas)
