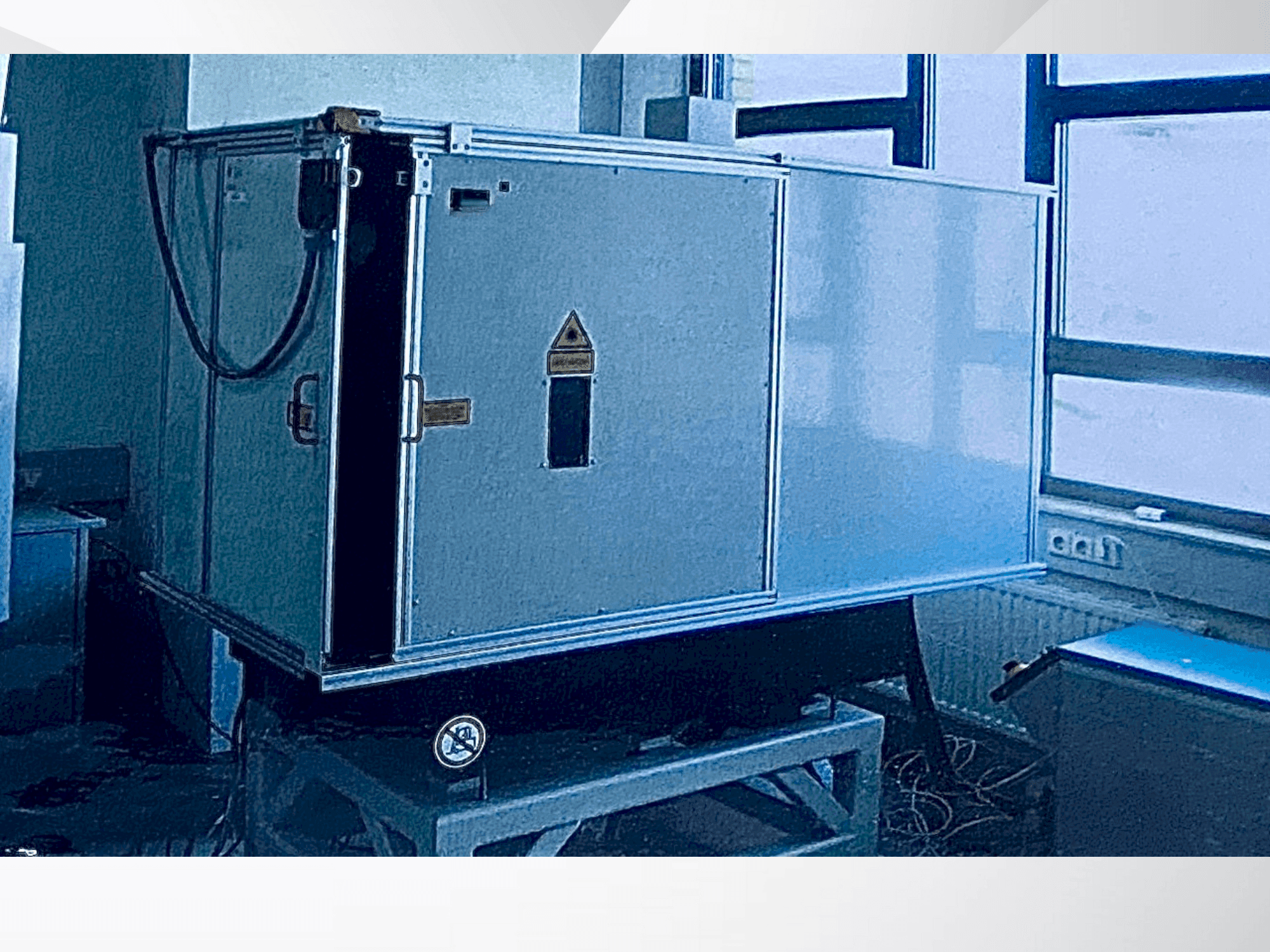

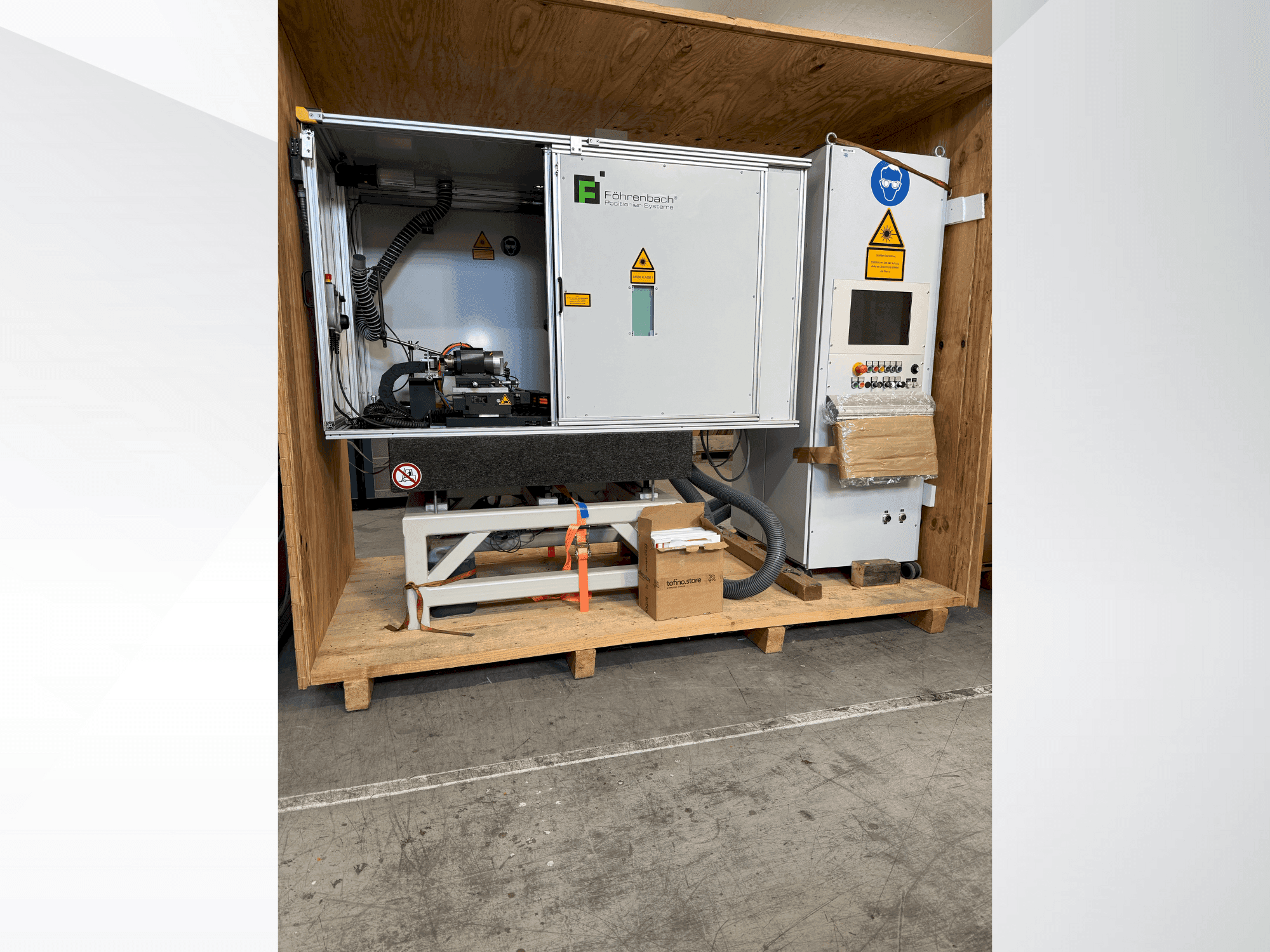

LASAG - KLS 246 CL60DE-OTH-LAS-2008-00001

• Aplicación: Sistema de posicionamiento de 4 ejes para procesamiento láser/corte láser

• Base y carcasa:

  • Estructura base de acero soldado; dimensiones LxAnxAl 1115 x 443 x 814 mm; color RAL 7035

  • Estructura de granito con placa base, ángulo de granito, unidades de rodamiento, casquillos roscados

  • Cabina de seguridad láser, clase 4 (EN 60825-1), cerramiento completo con mirillas

  • Puerta corredera frontal con tirador, ventana de seguridad láser integrada, cristal de protección láser apoyado en cámara

  • Paneles de chapa de acero de 2 mm, con recubrimiento en polvo RAL 7035; cubierta desmontable

  • Luz de señalización de 3 colores; interruptor de enclavamiento de la puerta; marco de perfil 30x30 y 60x30

• Configuración de ejes:

  • Eje A: Mesa giratoria de accionamiento directo RT3A 100x100

  • Eje Z: Carro de precisión PFS 325x300

  • Eje Y: Eje lineal PFL 230/400

  • Eje X: eje lineal 180/100

• Mesa XY (PFLG 400x100):

  • Recorrido: X 400 mm, Y 100 mm; velocidad 6 m/min

  • Precisión de posicionamiento ±0,005 mm/300 mm; repetibilidad ±0,001 mm

  • Aceleración 10 m/s²; carga máxima 1 kg

  • Fuerza continua con refrigeración 1110 N; accionamiento por motor lineal

  • Material: hierro fundido GGG-25; refrigeración por agua

  • Encoder: Heidenhain LC 483, clase de precisión ±5 µm

• Eje Z:

  • Recorrido 300 mm; velocidad 0,12 m/min

  • Precisión de posicionamiento 0,03 mm/300 mm; repetibilidad 0,003 mm

  • Husillo de bolas K25x5, clase de precisión T5; husillo precargado

  • Montaje del motor mediante acoplamiento de brida; material hierro fundido; instalación vertical

• Eje giratorio (eje A/C) RT3A100x100:

  • Motor síncrono trifásico de conmutación electrónica

  • Diámetro de la mesa 99 mm; agujero pasante 20 mm; centrado 30 H7

  • Peso 5,2 kg; clase de protección IP40 (IP54 con purga de aire)

  • Excentricidad <4 µm; planitud 4 µm; concentricidad ±1,5 µm

  • Velocidad máxima 1300 rpm

  • Sistema de medición: Renishaw Signum; periodo de señal 20 µm; salida 1 Vss

  • Tensión de enlace CC 600 V

  • Par: nominal refrigerado por aire 1,5 Nm; nominal refrigerado por agua 2,5 Nm; pico 5 Nm

• Sistema láser:

  • Tipo: LASAG KLS 246 CL60

  • Sistema eléctrico: 400 VCA, trifásico, 50/60 Hz, 11 kVA

  • Pesos: fuente de alimentación 200 kg; cabezal láser 35 kg; fuente láser 25 kg

  • Longitud del cable láser 4 m

  • Conexiones: alimentación de red, placa de enchufe, agua de refrigeración

• Sistema de control:

  • Software L2-CNC; sistema IPC para CNC 820-W; interfaz SERCOS

  • E/S: 24 entradas, 16 salidas; ampliable

  • Sistema operativo: Windows XP; RAM 512 MB; Ethernet 10/100 Mbit

  • Unidad de control manual con volante; arranque/parada; parada de emergencia; integración de parada de emergencia láser

  • Aceleración programable; compensación de errores de eje hasta 1000 puntos

  • Pantalla táctil TFT de 15

• Accionamientos:

  • Servomotor de CA, par nominal 2,35 Nm

  • Encoder absoluto 512 incrementos; con freno

Equipamiento adicional

• Refrigerador de recirculación de agua (AKW13):

  • Rango de temperatura de +6 a +26 °C; capacidad de refrigeración de 1,7 kW a 15 °C

  • Refrigerante R134a; carga 0,8 kg

  • Potencia del compresor 0,6 kW; consumo 1200 W

  • Alimentación 230 V, 50 Hz; corriente 6,4-6,5 A

  • Volumen del depósito 11 l; caudal 0,55 m³/h; presión <1 bar

  • Presión de servicio admisible 18 bar; bomba: centrífuga de latón

  • Dimensiones 360 x 705/815 x 750 mm; peso 60 kg; nivel de ruido <70 dB(A)

• Unidad de refrigeración del armario (Rittal SK):

  • Tensión nominal 230 V, 50 Hz, 1~

  • Corriente nominal 5,4 A; corriente de arranque 12,0 A; fusible previo 10 A

  • Potencia frigorífica nominal 825/875 W; potencia frigorífica útil 1000/790 W

  • Refrigerante R134a, 325 g

  • Presión admisible: HD/HP 25 bar, ND/LP 16 bar

  • Rango de temperatura 20 °C a 55 °C; nivel de ruido 64 dB(A); peso 39 kg
