LICON - LiFLEX II 766 i3 DT B22 AT-TUR-LIC-2016-00001

Datos técnicos

• Tipo de máquina: Centro de mecanizado horizontal de doble husillo

• Unidad de control: Siemens SINUMERIK 840D sl

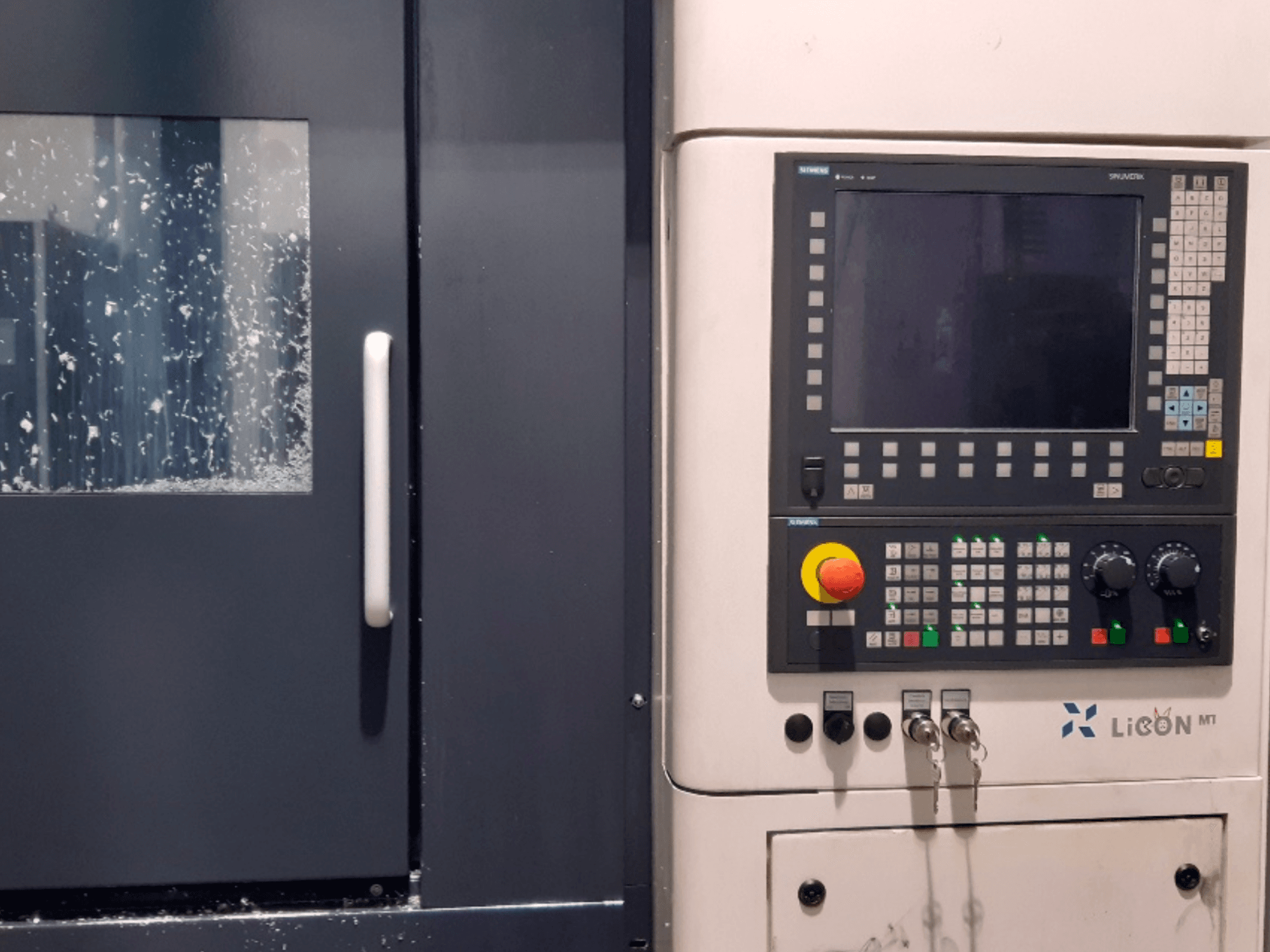

• Panel de mando: Siemens OP15T con TCU integrado

• Modo ECO

• Diagnóstico remoto (router eWON)

• Interfaz PROFIBUS para la carga automática de piezas

• Torre de señales (LED de 3 colores)

Recorridos

• Recorrido del eje X: 750 mm

• Recorrido del eje Y: 660 mm

• Recorrido del eje Z1: 650 mm

• Recorrido del eje Z2: 650 mm

Desplazamiento rápido

• Eje X: 60 m/min

• Eje Y: 60 m/min

• Ejes Z1/Z2: 90 m/min

Rendimiento de los ejes

• Aceleración del eje X: 6 m/s²

• Aceleración del eje Y: 6 m/s²

• Aceleración de los ejes Z1/Z2: 9 m/s²

• Fuerza de avance X: 15 000 N

• Fuerza de avance en el eje Y: 15 000 N

• Fuerza de avance Z1/Z2: 10 000 N

• Precisión de posicionamiento: 8 µm

Husillo

• Número de husillos: 2

• Husillos con motor de precisión

• Portaherramientas: HSK-A63 (DIN 69893-1)

• Velocidad del husillo: 12 000 rpm

• Potencia del husillo: 37 kW (40 % de carga continua)

• Par del husillo: 85 Nm (40 % de ciclo de trabajo)

• Par máximo: 100 Nm

• Accionamiento directo

Ejes / Sistema giratorio

• 2 ejes B controlados numéricamente

• 2 ejes rotativos NC (ejes A)

• Rango de giro: 0°–180°

• Tiempo de giro (0°–180°): aprox. 5 s

Tecnología

• Ejes X, Y y Z independientes para ambos husillos

• Sistema de medición directa independiente para cada eje

• Rango de corrección independiente del eje Z: 5 mm

Almacén de herramientas

• 96 posiciones para herramientas (2 × 48)

• Longitud máxima de la herramienta: 400 mm

• Diámetro máximo de la herramienta (con los compartimentos adyacentes ocupados): 80 mm

• Diámetro máximo de la herramienta (compartimentos adyacentes libres): 250 mm

• Peso máximo de la herramienta: 20 kg

Lubricación

• Lubricación centralizada automática

• Transferencia de fluidos de 5 canales (aceite o aire)

Refrigeración / Líquido refrigerante

• Refrigerante a través del husillo a 70 bar

• Capacidad del depósito de refrigerante: 2.300 l

• Caudal de refrigerante: 400 l/min

• Bomba de alta presión: 15 kW

• Rellenado automático de refrigerante

• Sistema de limpieza del refrigerante

• Refrigeración por agua

• Temperatura del agua de refrigeración: 22 °C

• Caudal de agua de refrigeración: 800 l/h

Gestión de virutas

• Transportador de virutas tipo rascador

• Altura de descarga del transportador de virutas: < 1.150 mm

• Preparado para el mecanizado en seco

• Compatible con MMS (lubricación con cantidad mínima)

Datos eléctricos

• Alimentación eléctrica: 400 V / 50 Hz

• Tensión de control: 24 V CC

• Carga conectada: 150 kW

Características adicionales

• Interfaz de carga automática de piezas

• Cambiador automático de herramientas

• Carcasa cerrada de la máquina

• Iluminación de la máquina

• Equipo neumático

• Sistema de monitorización de energía

• Conexiones automáticas de soportes

• Diseño modular de la máquina

Información adicional

• Sustitución del husillo del motor 11 en la semana 19 de 2024

• Motor del husillo 12 sustituido en la semana 24/2023
