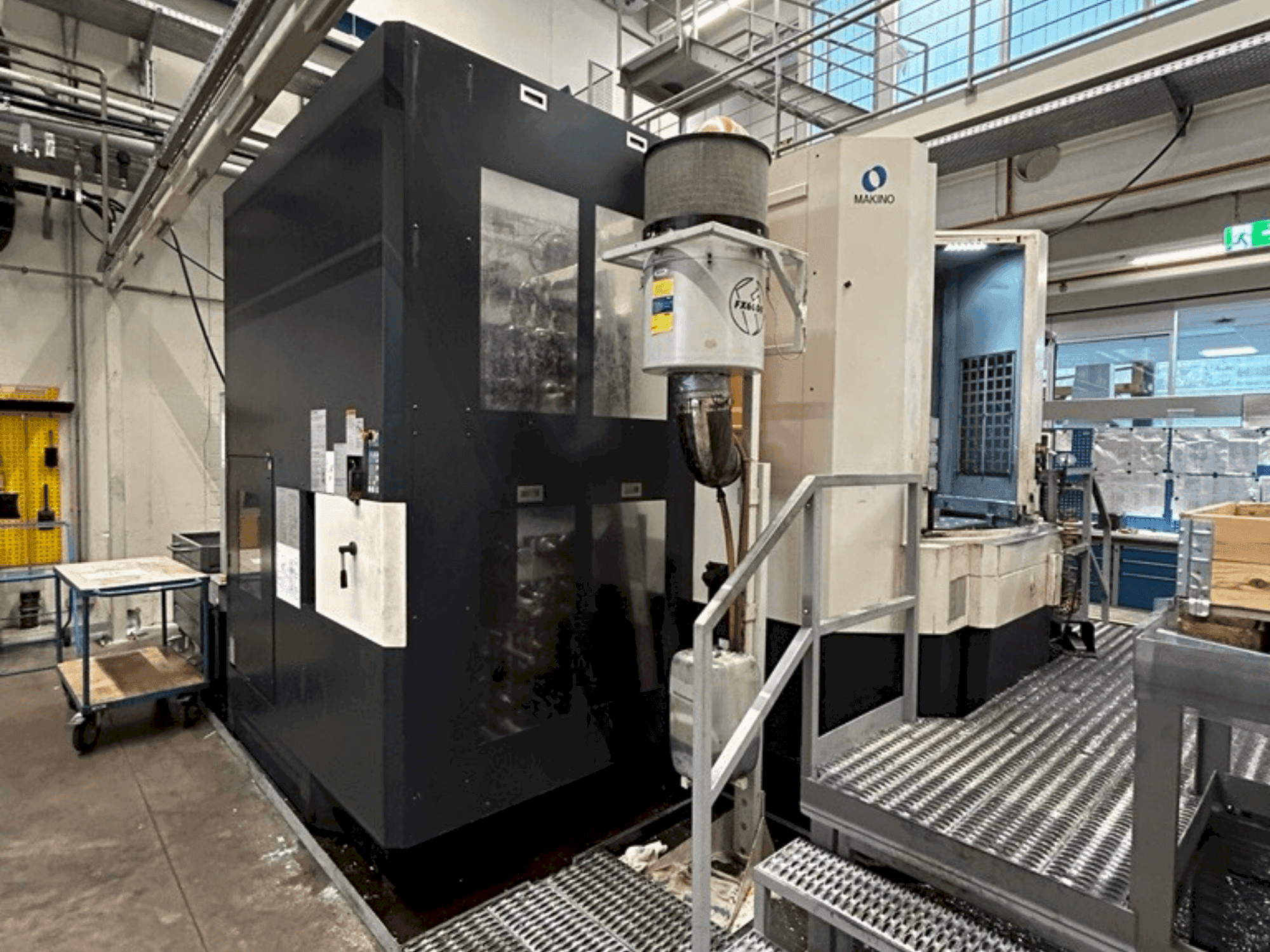

Makino - a81DE-MIL-MAK-2011-00001

Eje B (mesa de paletas): 360° continuo

Distancia desde el centro del palet

• Al centro del husillo 80-880 mm

• A la línea de medida del husillo: 50-1070 mm

Paleta

• Tamaño: 630 × 630 mm

• Superficie: 24 × orificios roscados M16 (opcional: ranuras en T de 22 mm*)

• Altura hasta la superficie del palet 1300 mm

• Carga máxima del palet 1200 kg (opcional: 1320 kg*)

Capacidad de la pieza de trabajo: Máx. Ø1000 × 1300 mm (diámetro × altura)

Indexación

• Unidad de ángulo de indexación: 1° (360 posiciones)

• Tiempo de indexado (90°/180°): 1,9/2,7 s (opcional: 1,6/2,3 s*)

Husillo

• Par (25% ED/continuo): 488/304 Nm

• Tiempo de aceleración hasta 10.000 rpm: 3,8/1,4 s

• Lubricación/refrigeración: Aceite-aire / camisa

Velocidades de avance

• Rápido: 50.000 mm/min

• Corte 1-50.000 mm/min

Cambiador automático de herramientas (ATC)

• Capacidad de almacenamiento de herramientas: 40 ó 60 herramientas

• Momento de herramienta máx: 45 Nm (sólo con almacenes de 97/137/186/242/300 herramientas)

• Tiempo de cambio de herramienta (herramienta a herramienta / viruta a viruta, MAS): 1.7 / 4.2 s

Puntos de apoyo: 3
