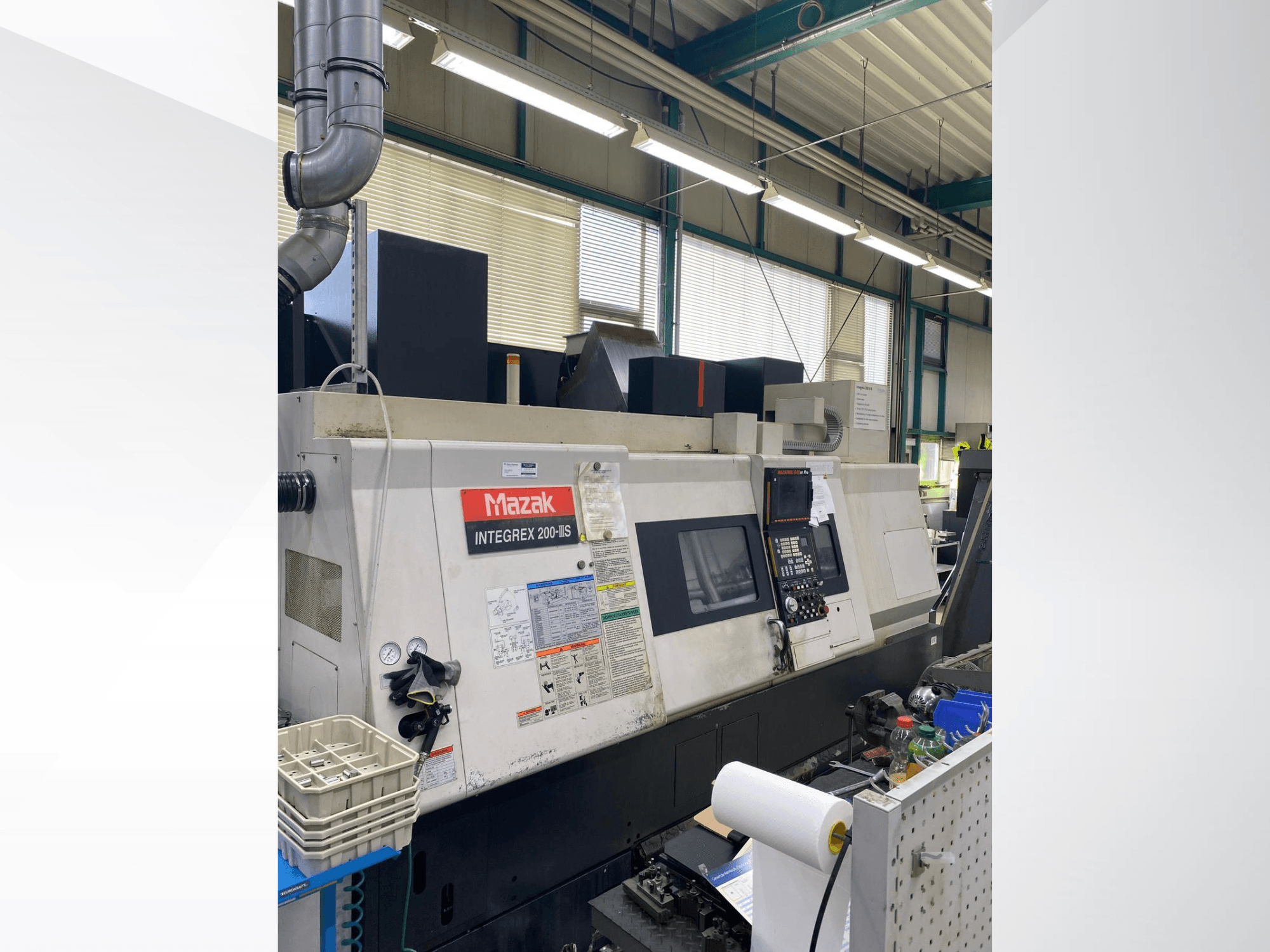

Mazak - INTEGREX 200 III SDE-TUR-MAZ-2004-00002

- Diámetro máximo de giro: 660 mm

- Diámetro máximo de torneado: 660 mm

- Diámetro máximo de torneado sobre el carro: 500 - 660 mm

- Diámetro máximo de trabajo de la barra: 51 mm

- Peso máximo de la pieza (mandril incluido) - Pieza en el mandril: 100 kg

- Peso máximo de la pieza (incluido el mandril) - Pieza en el eje: 150 kg

- Rango de velocidad del husillo principal (regulación continua): 35 - 5.000 rpm

- Potencia de accionamiento del husillo principal (potencia nominal a 30 min / funcionamiento continuo al 100 %): 22 kW / 15 kW

- Par máximo del husillo principal: 349 Nm

- Punta del husillo principal: A2-6"

- Agujero del husillo principal: diámetro 76 mm

- Diámetro del mandril del husillo principal: 210 mm

- Indexación del husillo principal (eje C): 0,0001°

- Potencia de accionamiento del segundo husillo (potencia nominal a 30 min / funcionamiento continuo al 100 %): 18,5 kW / 15 kW

- Rango de velocidad del segundo husillo: 35 - 5.000 rpm

- Par máximo del segundo husillo: 326 Nm

- Indexación del segundo husillo (eje C): 0,0001°

- Diámetro del mandril del segundo husillo: 210 mm

- Diseño de la torreta portaherramientas: torreta de husillo único para herramientas fijas o accionadas

- Potencia de accionamiento de las herramientas accionadas (motor IPM) (20 % de tiempo de servicio): 15 kW

- Par máximo de las herramientas accionadas: 120 Nm

- Rango de velocidad de las herramientas accionadas: 15 - 12 000 rpm

- Conicidad de la herramienta: sistema de cambio rápido MAZAK KM 63 (para herramientas fijas)

- Tipo de almacén de herramientas: tipo tambor

- Capacidad del almacén de herramientas: 80 ranuras (equipado para herramientas fijas y accionadas)

- Peso de la herramienta: máx. 10 kg

- Diámetro de la herramienta: máx. 90 mm

- Diámetro de la herramienta (con ranuras adyacentes libres): máx. 125 mm

- Longitud de la herramienta: máx. 300 mm

- Tiempo de cambio de herramienta (paso 1 de herramienta a herramienta): aprox. 1,3 s

- Recorrido del eje Y: +/- 80 mm

- Recorrido del eje W: 1050 mm

- Rango de giro del eje B: de -30° a +195°

- Velocidad de avance rápido del eje X: 38 m/min

- Velocidad de avance rápido del eje Y: 26 m/min

- Velocidad de desplazamiento rápido del eje Z: 38 m/min

- Velocidad de avance rápido del eje W: 30 m/min

- Velocidad de avance rápido del eje C: 400 rpm

- Rango de avance del eje X: 0 - 8 000 mm/min

- Rango de avance del eje Z: 0 - 8.000 mm/min

- Rango de avance del eje Y: 0 - 8 000 mm/min

- Capacidad del depósito de refrigerante: 220 L

- Caudal de la bomba: aprox. 20 l/min

- Presión de la bomba: aprox. 5 bar

- Potencia de la bomba: 635 W

- Carga conectada: 61,4 kVA

- Tensión de funcionamiento: 400 V / 50 Hz

- Presión neumática: 5 bar, 500 l/min

- Horas totales de funcionamiento: 3.520 horas (registradas el 4 de mayo de 2026)

- Tiempo de proceso automático: 1.581 horas

- Tiempo de corte automático: 1 267 horas

- Tiempo de corte puro: 905 horas

- Tiempo de funcionamiento: 615 horas

- Accesorios estándar / Equipamiento adicional:

- Eje B (eje de posicionamiento de 0,0001°)

- Eje C (0,0001°)

- Eje Y

- Orientación del husillo en el segundo husillo

- Sincronización del husillo principal y del segundo husillo

- Mandril hidráulico de 3 mordazas, diámetro 210 mm, tipo KITAGAWA B-208, que incluye 1 juego de mordazas blandas (husillo principal)

- Mandril hidráulico de tres mordazas de 210 mm de diámetro, tipo KITAGAWA B-208, que incluye un juego de mordazas blandas (segundo husillo)

- Pedal doble para abrir y cerrar los mandriles del husillo principal y del segundo husillo

- Indicación del estado de los mandriles (abiertos/cerrados) para el husillo principal y el segundo husillo

- Dispositivo de soplado de aire en el mandril (segundo husillo)

- Ajustador de herramientas (Tool Eye)

- Enclavamiento de la puerta frontal

- Sistema completo de refrigeración

- Protección contra el refrigerante y las virutas gracias a un área de trabajo totalmente cerrada

- Iluminación del área de trabajo

- Sistema de transporte de virutas (se aprecia la unidad Mayfran ConSep)
