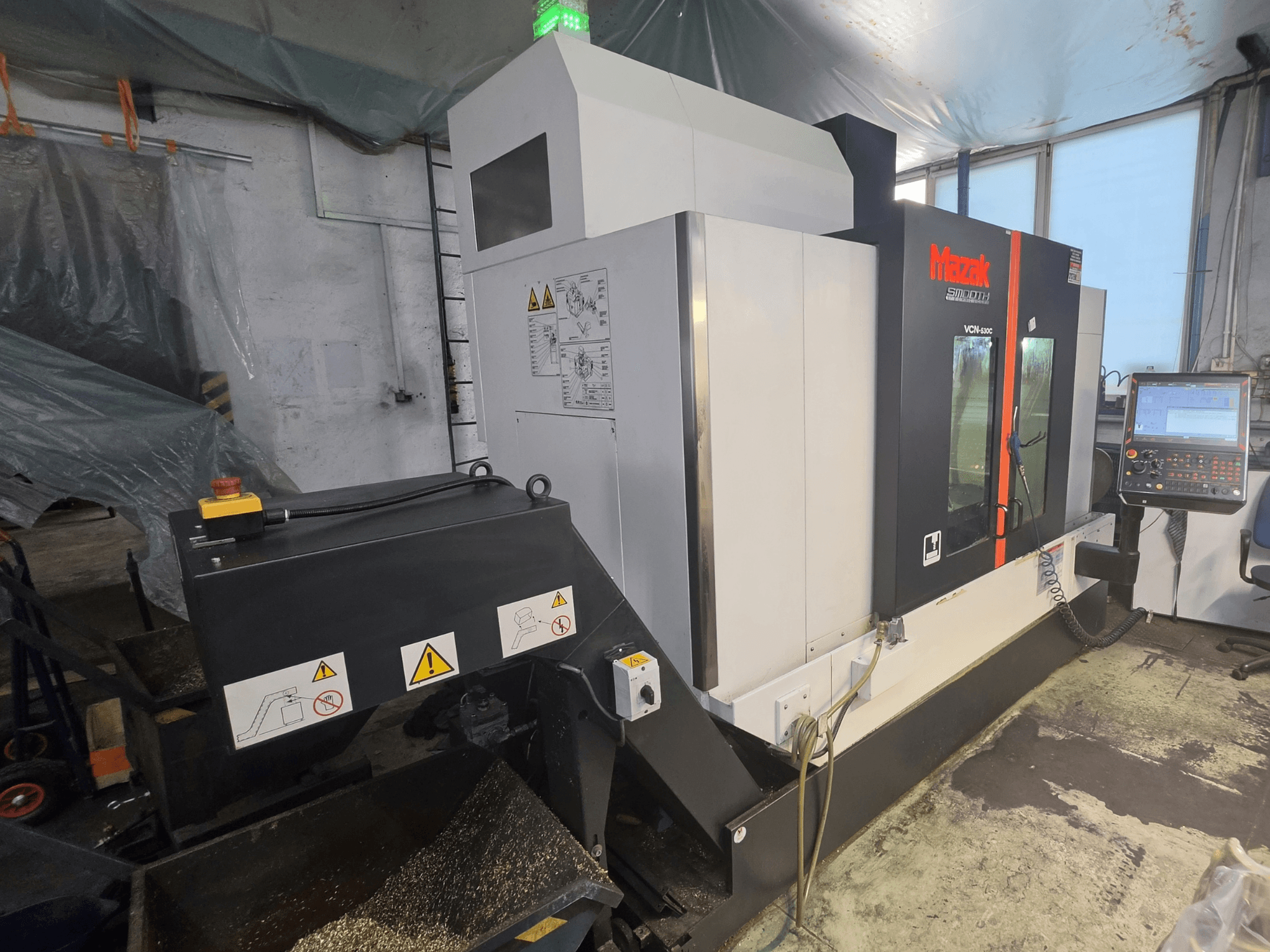

Mazak - MAZAK VCN-530CPL-MIL-MAZ-2020-00001

Área de trabajo y recorridos

• Distancia entre la mesa y la punta del husillo: 150–660 mm

• Distancia entre la superficie de la columna y el centro del husillo: 586 mm

Mesa

• Dimensiones: 1.300 × 550 mm

• Ranuras en T: 5 × 18 mm; paso de 100 mm

Husillo

• Accionamiento: de dos rangos, seleccionado eléctricamente

• Diámetro del cojinete del husillo: 70 mm

• Tiempo de aceleración: 2,0 s

• Potencia del motor: 18,5 kW (5 min) / 11 kW (40 % ED) / 7,5 kW (S1)

Velocidades de avance

• Desplazamiento rápido X/Y/Z: 42 m/min

• Avance de corte X/Y/Z: 1–42 000 mm/min

Cambiador automático de herramientas

• Diámetro máximo de la herramienta: 80 mm (herramientas adyacentes) / 125 mm (compartimentos adyacentes vacíos)

• Longitud máxima de la herramienta: 350 mm (desde la línea de referencia)

• Selección de herramientas: memoria aleatoria MAZATROL, ruta más corta

• Tiempo de cambio de herramienta: 1,3 s

Gestión del refrigerante y de las virutas

• Refrigerante de alta presión a través del husillo: aprox. 15 kgf/cm² (~14,7 bar)

• Depósito de refrigerante: 250 L

• Lavado con refrigerante de las cubiertas

• Pistola de lavado manual

• Soplado de aire de la pieza de trabajo

• Preparación para la extracción de neblina

Funciones de control y preparación de la sonda

• Roscado síncrono

• Tamaño máximo del programa: 8 MB

• Constante de pendiente G00 (optimización del movimiento rápido)

• Preparación para el palpador de pieza Renishaw OMP60

Dimensiones de la máquina

• Superficie ocupada: 2.880 × 3.102 mm

Equipamiento adicional

• Mesa giratoria Kitagawa NC, serie MR250 (Tipo: MR250RAE13)

  • Fecha de fabricación: octubre de 2020

  • Peso: 85 kg

  • Incluye soporte mecánico para MR250

• Transportador de virutas con correa articulada en el lado izquierdo de CROWTHER

• Iluminación adicional de la zona de trabajo

• Torre de señalización LED tricolor

• Manuales y etiquetas de seguridad en polaco
